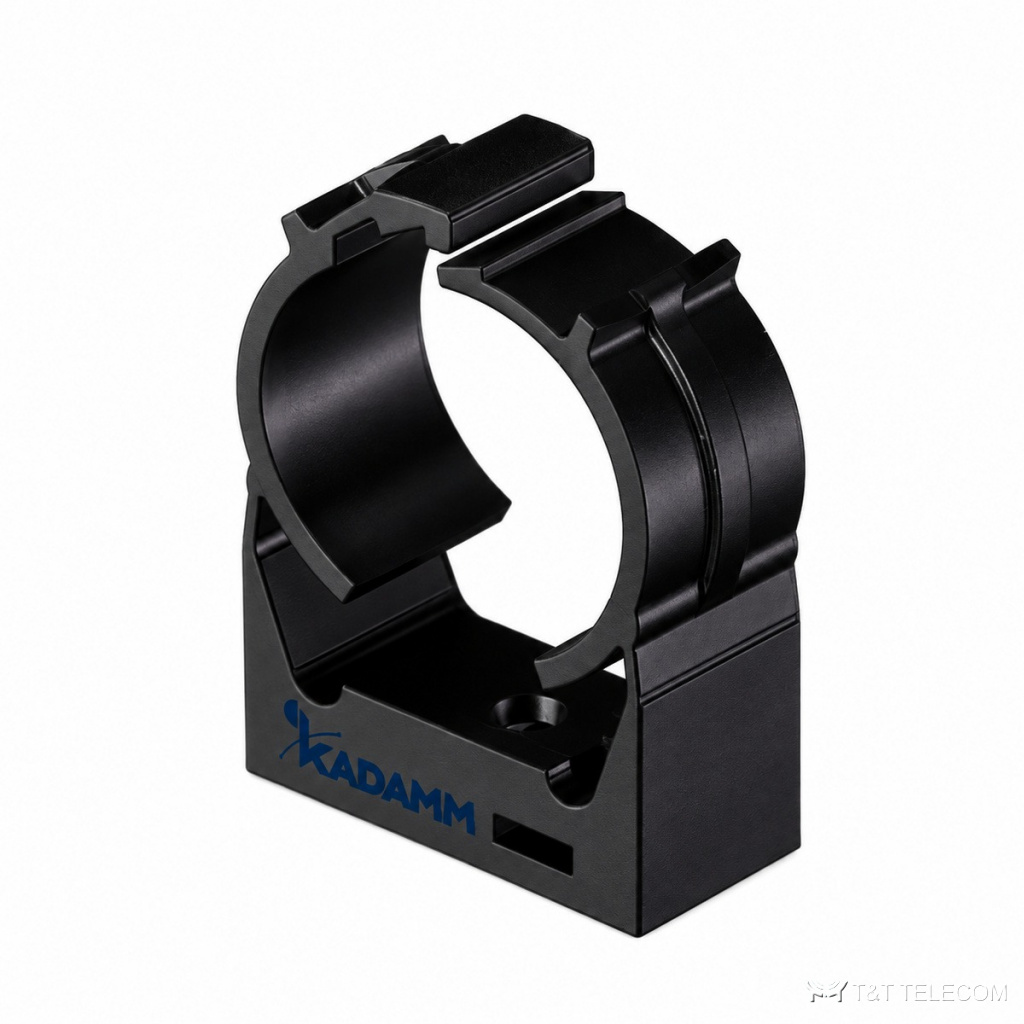

Зажимы излучающего кабеля KADAMM ЗИК, для излучающего кабеля 1/2–1-5/8"

Зажимы излучающего кабеля KADAMM ЗИК, для излучающего кабеля 1/2–1-5/8"
Зажимы излучающего кабеля и волноводов
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: крепления и монтаж АФУKADAMM ЗИК — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Зажимы излучающего кабеля KADAMM ЗИК — серия из 47 исполнений, для излучающего кабеля 1/2–1-5/8".

Зажимы KADAMM ЗИК фиксируют излучающий кабель или волновод на стене и своде тоннеля, сохраняя зазор до поверхности. В тоннелях метро и автодорог KADAMM ЗИК держат кабель без пережатия оболочки, чтобы не менялись его характеристики.

Что входит в серию ЗИК

Примеры исполнений KADAMM ЗИК: зажим излучающего кабеля 1-1/4"; зажим излучающего кабеля 1-1/4" с анкерным болтом M8×60 мм; зажим излучающего кабеля 1-1/4" с анкерным болтом M8×60 мм. Кабели для KADAMM ЗИК — от 5 до 51 мм по наружному диаметру. Масса одного исполнения ЗИК — от 0 до 0,44 кг брутто.

Материалы и условия работы

У серии KADAMM ЗИК: материал — PA66 / нержавеющая сталь AISI 304 / полиамид PA6 (по исполнению); работа при −40…+85 °C (у части исполнений).

Характеристики KADAMM ЗИК

ПараметрЗначение
ГорючестьUL94 HB / UL94 V-0 (по исполнению)
Рабочая температура−40…+85 °C (у части исполнений)
Материал держателя (блока)PA66 / нержавеющая сталь AISI 304 / полиамид PA6 (по исполнению)
Цвет держателячёрный (у части исполнений)
Материал основанияполиамид PA6 / полипропилен (PP) (по исполнению)
Цвет основаниячёрный (у части исполнений)
Размер кабеляпо исполнению
Шаг установки, макс., м1 / 1,0 / 10,0 (по исполнению)
Болтпо исполнению
Диаметр сверленияпо исполнению
Высота основания50,0 мм / 80 мм / 80,0 мм (по исполнению)
Диаметр основания48,3 мм / 59 мм / 59,0 мм (по исполнению)

Исполнения KADAMM ЗИК

АртикулИсполнениеДиаметр по оболочке, мин.Диаметр по оболочке, макс.Диаметр кабеля, мин.Диаметр кабеля, макс.Масса брутто, кг
KADAMM ЗИК-1.1/4Зажим излучающего кабеля 1-1/4"————0,011
KADAMM ЗИК-1.1/4-АБ60Зажим излучающего кабеля 1-1/4" с анкерным болтом M8×60 мм38,0 мм41,0 мм——0,130
KADAMM ЗИК-1.1/4-АБ60Р2Зажим излучающего кабеля 1-1/4" с анкерным болтом M8×60 мм38,0 мм41,0 мм——0,145
KADAMM ЗИК-1.1/4-АЗЗажим излучающего кабеля 1-1/4" с забивным анкером M8×30 мм——38 мм41 мм0,122
KADAMM ЗИК-1.1/4-ГПЗажим излучающего кабеля 1-1/4" с пружинной гайкой M6 для профиля——38,0 мм41,0 мм0,125
KADAMM ЗИК-1.1/4-ГПР2Зажим излучающего кабеля 1-1/4" с пружинной гайкой M6 для профиля——38,0 мм41,0 мм0,125
KADAMM ЗИК-1.1/4-ДПЗажим излучающего кабеля 1-1/4" с пластиковым дюбелем M6×30 мм——38 мм41 мм0,084
KADAMM ЗИК-1.1/4-КМ8Зажим излучающего кабеля 1-1/4" в комплекте с комплектом крепежа M8×25 мм38,0 мм41,0 мм——0,115
KADAMM ЗИК-1.1/4-КМ8Р2Зажим излучающего кабеля 1-1/4" в комплекте с комплектом крепежа M8×25 мм38,0 мм41,0 мм——0,106
KADAMM ЗИК-1.1/4-НЗажим излучающего кабеля 1-1/4" с внутренней насечкой————0,21
KADAMM ЗИК-1.1/4-ТЗажим излучающего кабеля 1-1/4" для подвеса на стальном тросе38,0 мм41,0 мм——0,135
KADAMM ЗИК-1.5/8Зажим излучающего кабеля 1-5/8"————0,026
KADAMM ЗИК-1.5/8-АБ140Зажим излучающего кабеля 1-5/8" с металлическим анкерным болтом M8×140 мм——49 мм51 мм0,131
KADAMM ЗИК-1.5/8-АБ140УЗажим излучающего кабеля 1-5/8" с металлическим анкерным болтом M8×140 мм и U-образной скобой49,0 мм51,0 мм——0,135
KADAMM ЗИК-1.5/8-АБ140УР2Зажим излучающего кабеля 1-5/8" с металлическим анкерным болтом M8×140 мм и U-образной скобой49,0 мм51,0 мм——0,135
KADAMM ЗИК-1.5/8-АБ60Зажим излучающего кабеля 1-5/8" с анкерным болтом M8×60 мм48,0 мм51,0 мм——0,135
KADAMM ЗИК-1.5/8-АЗЗажим излучающего кабеля 1-5/8" с забивным анкером M8×30 мм——48 мм51 мм0,125
KADAMM ЗИК-1.5/8-ДПЗажим излучающего кабеля 1-5/8" с пластиковым дюбелем M6×30 мм——49 мм51 мм0,086
KADAMM ЗИК-1.5/8Р2Зажим излучающего кабеля 1-5/8"————0,265
KADAMM ЗИК-1/2Зажим излучающего кабеля 1/2"————0,044
KADAMM ЗИК-1/2-АЗЗажим излучающего кабеля 1/2" с забивным анкером M8×30 мм——15 мм17 мм0,115
KADAMM ЗИК-1/2-ГПЗажим излучающего кабеля 1/2" с пружинной гайкой M6 для профиля——15,0 мм17,0 мм0,115
KADAMM ЗИК-1/2-ДПЗажим излучающего кабеля 1/2" с пластиковым дюбелем M6×30 мм——15,0 мм17,0 мм0,060
KADAMM ЗИК-1/2-ДПОЗажим излучающего кабеля 1/2" с пластиковым дюбелем M6×30 мм и огнестойким кольцом——15 мм17 мм0,105
KADAMM ЗИК-1/2-ДПР2Зажим излучающего кабеля 1/2" с пластиковым дюбелем M6×30 мм——15 мм17 мм0,070
KADAMM ЗИК-1/2-НЗажим излучающего кабеля 1/2" с внутренней насечкой————0,004
KADAMM ЗИК-1/2-РЗажим излучающего кабеля 1/2" с резиновой вставкой 1/2–5/8"——5,0 мм8,0 мм0,033
KADAMM ЗИК-1/2-УЗажим излучающего кабеля 1/2" со скобой15,0 мм17,0 мм——0,142
KADAMM ЗИК-1/2Р2Зажим излучающего кабеля 1/2"————0,44
KADAMM ЗИК-7/8Зажим излучающего кабеля 7/8"————0,012
KADAMM ЗИК-7/8-АБ140Зажим излучающего кабеля 7/8" с металлическим анкерным болтом M8×140 мм——27 мм29 мм0,127
KADAMM ЗИК-7/8-АБ140Р2Зажим излучающего кабеля 7/8" с металлическим анкерным болтом M8×140 мм27,0 мм29,0 мм——0,135
KADAMM ЗИК-7/8-АБ60Зажим излучающего кабеля 7/8" с анкерным болтом M8×60 мм27,0 мм29,0 мм——0,125
KADAMM ЗИК-7/8-АЗЗажим излучающего кабеля 7/8" с забивным анкером M8×30 мм——27 мм29 мм0,122
KADAMM ЗИК-7/8-В105Зажим излучающего кабеля 7/8" с болтом M8×105 мм и гайкой——27,0 мм29,0 мм0,125
KADAMM ЗИК-7/8-В120УЗажим излучающего кабеля 7/8" с винтом M8×120 мм и U-образной скобой27,0 мм29,0 мм——0,148
KADAMM ЗИК-7/8-В90Зажим излучающего кабеля 7/8" с винтом M5×90 мм——27 мм29 мм0,122
KADAMM ЗИК-7/8-В95Зажим излучающего кабеля 7/8" с винтом M5×95 мм——27 мм29 мм0,122
KADAMM ЗИК-7/8-ДПЗажим излучающего кабеля 7/8" с пластиковым дюбелем M6×30 мм——27 мм29 мм0,080
KADAMM ЗИК-7/8-ДПУЗажим излучающего кабеля 7/8" с пластиковым дюбелем M6×30 мм и U-образной скобой27,0 мм29,0 мм——0,115
KADAMM ЗИК-7/8-КВ100Зажим излучающего кабеля 7/8" в комплекте с болтом M6×100 мм27,0 мм29,0 мм——0,092
KADAMM ЗИК-7/8-КВ110Зажим излучающего кабеля 7/8" в комплекте с болтом M6×110 мм27,0 мм29,0 мм——0,092
KADAMM ЗИК-7/8-КГСЗажим излучающего кабеля 7/8" в комплекте со стопорной гайкой M827,0 мм29,0 мм——0,118
KADAMM ЗИК-7/8-НЗажим излучающего кабеля 7/8" с внутренней насечкой————0,16
KADAMM ЗИК-7/8-ПЛЗажим излучающего кабеля 7/8" с монтажной пластиной M6——27,0 мм29,0 мм0,025
KADAMM ЗИК-7/8Р2Зажим излучающего кабеля 7/8"26,0 мм28,0 мм——0,016
KADAMM ЗИК-7/8Р3Зажим излучающего кабеля 7/8"————0,011

Как выбрать исполнение ЗИК

  • Зажим KADAMM ЗИК выбирают по диаметру излучающего кабеля и требуемому зазору до стены.
  • Шаг установки KADAMM ЗИК задают по проекту: в тоннеле он обычно меньше, чем на открытой стене.
  • В заявке указывайте полный артикул строки таблицы, например KADAMM ЗИК-1.1/4.

К странице KADAMM ЗИК приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
