Детали и комплекты заземления KADAMM ЗД — серия из 7 исполнений.
Изделия KADAMM ЗД соединяют экран фидера или корпус оборудования с контуром заземления объекта связи. Через KADAMM ЗД грозовой и наведённый ток уходит в землю, минуя приёмопередатчик и разъёмы тракта.
Что входит в серию ЗД
Примеры исполнений KADAMM ЗД: кольцо заземления, нержавеющая сталь AISI 304; провода 10 и 12 AWG с наконечниками, крепёж, бутилкаучуковая и самослипающаяся ленты; лента медная 5/8" для комплектов заземления. Масса одного исполнения ЗД — от 0 до 0,7 кг брутто. Длина изделий ЗД по таблице — от 41 до 247,24 мм.
Материалы и условия работы
У серии KADAMM ЗД: работа при −40…+125 °C / −40…+80 °C / −40…+85 °C (по исполнению); соляной туман: ≥72ч, по ISO 9227:2017 / ≥96ч, по ISO 9227:2017 (по исполнению).
Характеристики KADAMM ЗД
| Параметр | Значение |
|---|---|
| Цвет | серебристый (у части исполнений) |
| Рабочая температура | −40…+125 °C / −40…+80 °C / −40…+85 °C (по исполнению) |
| Коррозионная стойкость (соляной туман) | ≥72ч, по ISO 9227:2017 / ≥96ч, по ISO 9227:2017 (по исполнению) |
| Монтажное отверстие | 4,75 мм / 7 мм (по исполнению) |
Исполнения KADAMM ЗД
| Артикул | Исполнение | Материал | Ширина | Длина | Масса брутто, кг |
|---|---|---|---|---|---|
| KADAMM ЗД-К | Кольцо заземления, нержавеющая сталь AISI 304 | нержавеющая сталь AISI 304 | — | — | 0,01 |
| KADAMM ЗД-КГ | провода 10 и 12 AWG с наконечниками, крепёж, бутилкаучуковая и самослипающаяся ленты | — | — | — | 0,7 |
| KADAMM ЗД-Л-5/8 | Лента медная 5/8" для комплектов заземления | — | — | 41 мм | 0,015 |

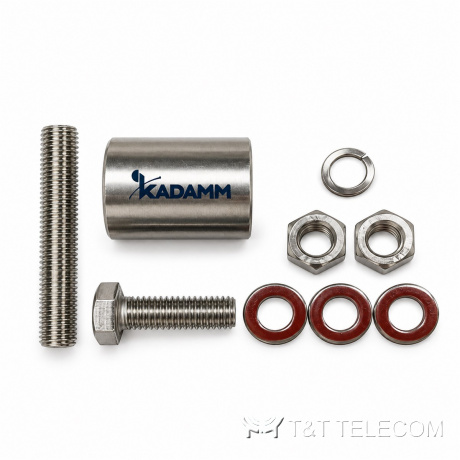

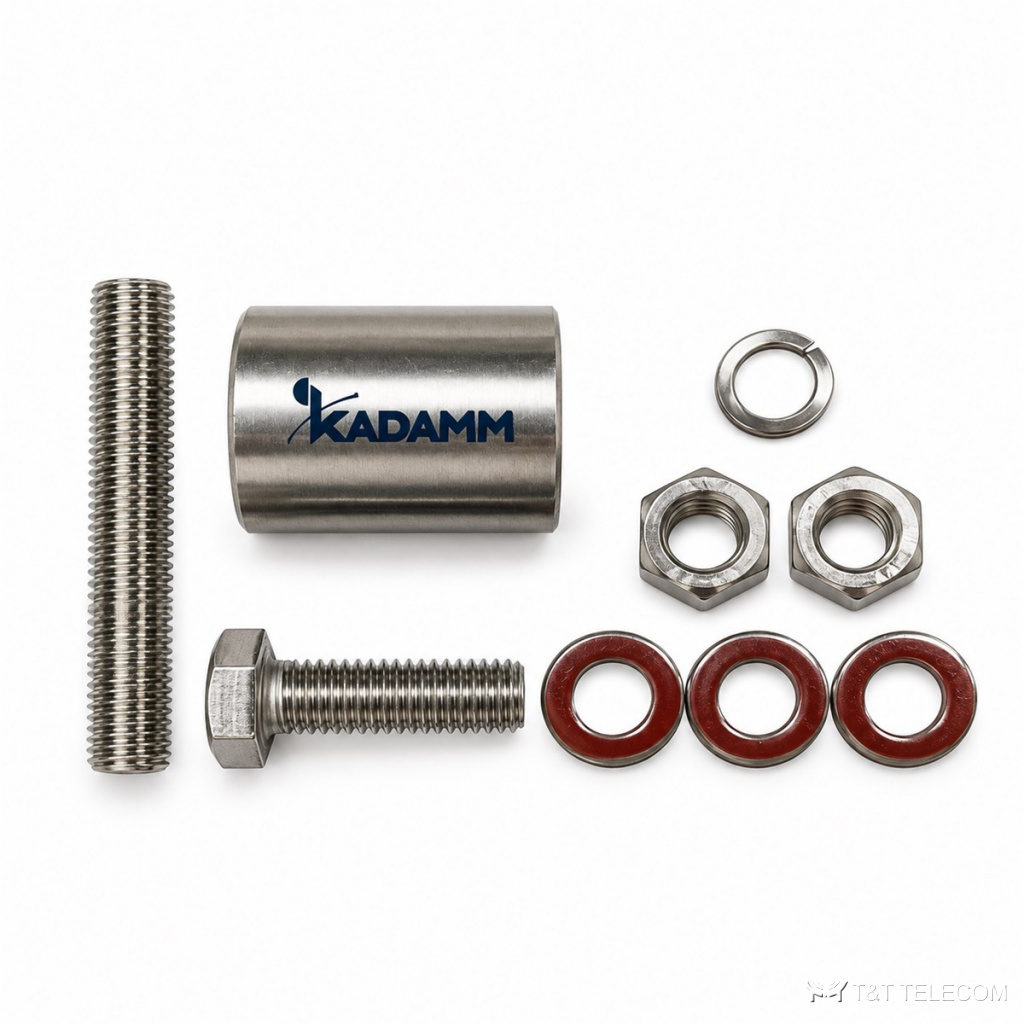

| KADAMM ЗД-С-М8 | Комплект шпильки заземления М8 с гайкой, шайбами и втулкой, нержавеющая сталь AISI 316 | нержавеющая сталь AISI 316 | — | — | 0,156 |
| KADAMM ЗД-С-М10 | Комплект шпильки заземления М10 с гайкой, шайбами и втулкой, нержавеющая сталь AISI 316 | нержавеющая сталь AISI 316 | — | — | 0,366 |
| KADAMM ЗД-Х-247 | Хомут-лента заземления 247 мм, нержавеющая сталь AISI 316 | нержавеющая сталь AISI 316 | 7,62 мм | 247,24 мм | 0,0012 |
| KADAMM ЗД-Ш-2х3/8 | Шайба под наконечник заземления с двумя отверстиями 3/8", нержавеющая сталь AISI 304 | нержавеющая сталь AISI 304 | 19,2 мм | — | 0,005 |
Как выбрать исполнение ЗД
- Комплект KADAMM ЗД подбирают по размеру фидера: хомут должен плотно лечь на внешний проводник.
- Длина и сечение провода заземления KADAMM ЗД должны позволить дотянуться до шины без натяжения.
- В заявке указывайте полный артикул строки таблицы, например KADAMM ЗД-К.
К странице KADAMM ЗД приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
