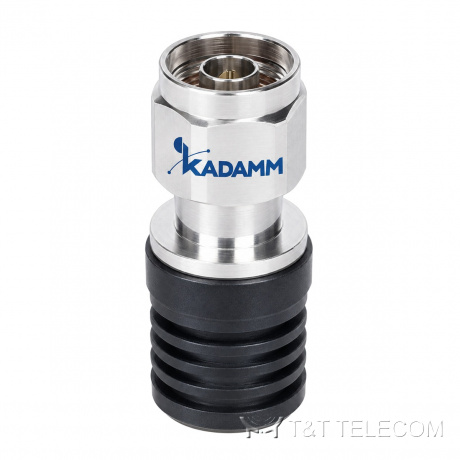

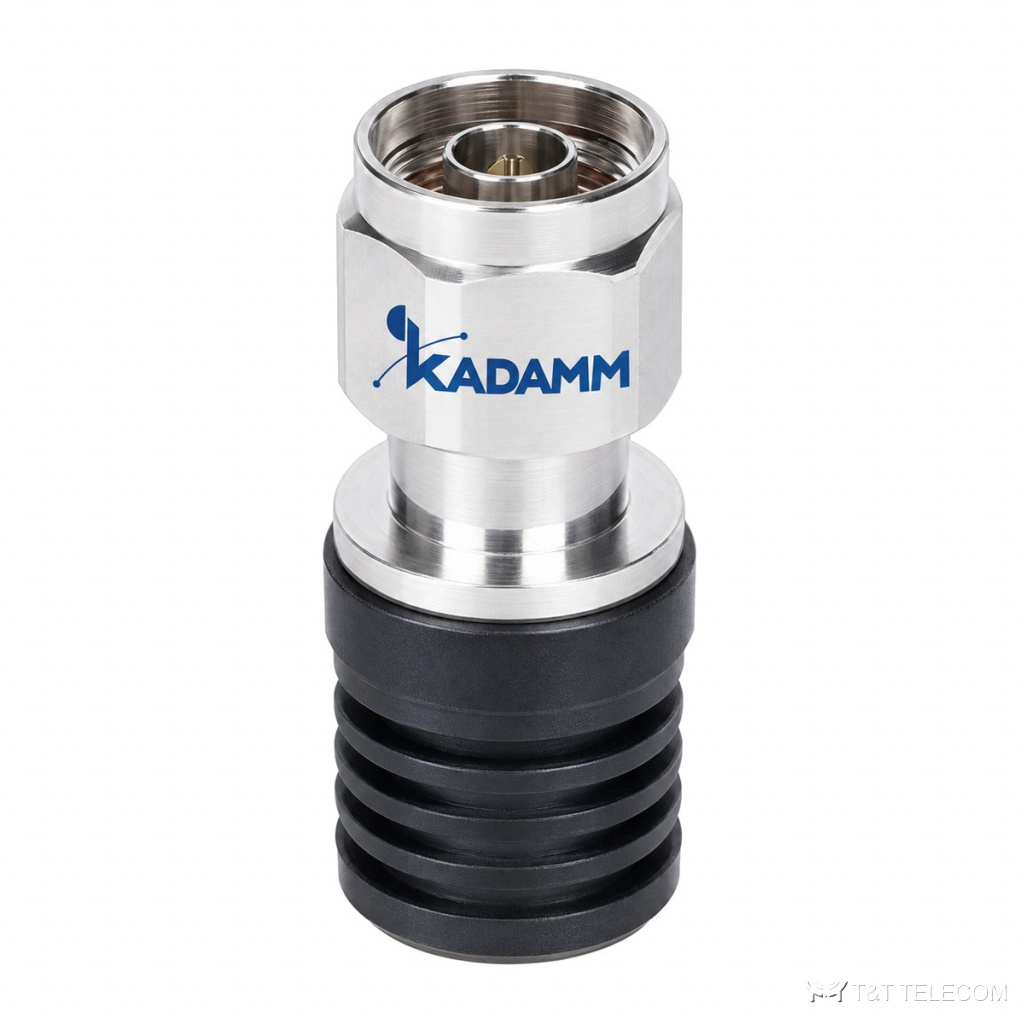

Согласованные нагрузки 50 Ом KADAMM НС-6000 — стандартные, DC–6000 МГц

Согласованные нагрузки 50 Ом KADAMM НС-6000 — стандартные, DC–6000 МГц
Согласованные нагрузки 50 Ом
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: ВЧ-оборудование и антенныKADAMM НС. Нагрузки согласованные — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM НС-6000 — согласованная нагрузка для полосы DC–6000 МГц. Свободный выход в тракте закрывают НС-6000, чтобы отражённая волна не портила КСВН и уровни на остальных портах. Ключевые данные НС-6000: PIM3 ≤−105 дБн; мощность 2, 5, 10, 25, 50, 100, 200 Вт (по исполнению); разъёмы N и 4.3-10 и 7-16 (DIN); IP65.

Область применения

  • Диапазоны НС-6000 подходят для: УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц, УКВ ЧМ-вещание 88–108 МГц, LTE-3500 / 5G 3,3–3,8 ГГц.
  • Эквивалент антенны при настройке передатчиков и ретрансляторов: НС-6000.
  • Наружная установка: исполнение НС-6000 — IP65.

Технические характеристики

ПараметрЗначение
Диапазон частотDC–6000 МГц
Мощность2, 5, 10, 25, 50, 100, 200 Вт (по исполнению)
Возвратные потери≥21 дБ (DC–3000 МГц), ≥19 дБ (3000–3800 МГц), ≥17 дБ (3800–6000 МГц)
КСВН≤1,20 (DC–3000 МГц), ≤1,26 (3000–3800 МГц), ≤1,33 (3800–6000 МГц)
PIM3≤−105 dBc
Волновое сопротивление50 Ом
РазъёмыN / 4.3-10 / 7-16, розетка и вилка
Корпусацилиндр Ø22…радиатор 200×176 мм (по мощности)
Монтажна порт / настенный
Температура эксплуатации−40…+65 °C
ИсполнениеIP65

Состав серии

АртикулСоединительМощностьВесВозвратные потери (КСВН)
KADAMM НС-2-6000-NFрозетка N (N female)2 Вт0,2–0,25 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-2-6000-NMвилка N (N male)2 Вт0,2–0,25 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-2-6000-43Fрозетка 4.3-10 (female)2 Вт0,2–0,25 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-2-6000-43Mвилка 4.3-10 (male)2 Вт0,2–0,25 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-2-6000-716Fрозетка 7-16 (female)2 Вт0,2–0,25 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-2-6000-716Mвилка 7-16 (male)2 Вт0,2–0,25 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-5-6000-NFрозетка N (N female)5 Вт0,2–0,25 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-5-6000-NMвилка N (N male)5 Вт0,2–0,25 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-5-6000-43Fрозетка 4.3-10 (female)5 Вт0,2–0,25 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-5-6000-43Mвилка 4.3-10 (male)5 Вт0,2–0,25 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-5-6000-716Fрозетка 7-16 (female)5 Вт0,2–0,25 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-5-6000-716Mвилка 7-16 (male)5 Вт0,2–0,25 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-10-6000-NFрозетка N (N female)10 Вт0,3–0,35 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-10-6000-NMвилка N (N male)10 Вт0,3–0,35 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-10-6000-43Fрозетка 4.3-10 (female)10 Вт0,3–0,35 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-10-6000-43Mвилка 4.3-10 (male)10 Вт0,3–0,35 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-10-6000-716Fрозетка 7-16 (female)10 Вт0,3–0,35 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-10-6000-716Mвилка 7-16 (male)10 Вт0,3–0,35 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-25-6000-NFрозетка N (N female)25 Вт0,3–0,35 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-25-6000-NMвилка N (N male)25 Вт0,3–0,35 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-25-6000-43Fрозетка 4.3-10 (female)25 Вт0,3–0,35 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-25-6000-43Mвилка 4.3-10 (male)25 Вт0,3–0,35 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-25-6000-716Fрозетка 7-16 (female)25 Вт0,3–0,35 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-25-6000-716Mвилка 7-16 (male)25 Вт0,3–0,35 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-50-6000-NFрозетка N (N female)50 Вт0,45–0,5 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-50-6000-NMвилка N (N male)50 Вт0,45–0,5 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-50-6000-43Fрозетка 4.3-10 (female)50 Вт0,45–0,5 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-50-6000-43Mвилка 4.3-10 (male)50 Вт0,45–0,5 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-50-6000-716Fрозетка 7-16 (female)50 Вт0,45–0,5 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-50-6000-716Mвилка 7-16 (male)50 Вт0,45–0,5 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-100-6000-NFрозетка N (N female)100 Вт2,5–2,6 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-100-6000-NMвилка N (N male)100 Вт2,5–2,6 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-100-6000-43Fрозетка 4.3-10 (female)100 Вт2,5–2,6 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-100-6000-43Mвилка 4.3-10 (male)100 Вт2,5–2,6 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-100-6000-716Fрозетка 7-16 (female)100 Вт2,5–2,6 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-100-6000-716Mвилка 7-16 (male)100 Вт2,5–2,6 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-200-6000-NFрозетка N (N female)200 Вт3,0–3,1 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-200-6000-NMвилка N (N male)200 Вт3,0–3,1 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-200-6000-43Fрозетка 4.3-10 (female)200 Вт3,0–3,1 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-200-6000-43Mвилка 4.3-10 (male)200 Вт3,0–3,1 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-200-6000-716Fрозетка 7-16 (female)200 Вт3,0–3,1 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)
KADAMM НС-200-6000-716Mвилка 7-16 (male)200 Вт3,0–3,1 кг≥21 дБ до 3000 МГц, ≥19 дБ 3000–3800 МГц, ≥17 дБ 3800–6000 МГц (КСВН ≤1,20; ≤1,26; ≤1,33)

Подбор под проект

  • Рабочие частоты НС-6000: DC–6000 МГц.
  • Мощность НС-6000 выбирают с запасом над мощностью в точке установки: 2, 5, 10, 25, 50, 100, 200 Вт (по исполнению).
  • Мощность на входах НС-6000 — не выше 2, 5, 10, 25, 50, 100, 200 Вт (по исполнению).
  • В общих трактах операторов важен PIM3 — у НС-6000 он ≤−105 дБн.
  • Под разъёмы НС-6000 (N и 4.3-10 и 7-16 (DIN)) готовят джамперы того же типа.
  • Температура эксплуатации НС-6000: −40…+65 °C.

Классификация и стандарты

ПоказательДокумент
Наименование по номенклатуре РФНагрузка согласованная коаксиальная
Классификацияподгруппа Э, вид Э9 «Нагрузки» по ГОСТ 15094-69 — устройства, применяемые в качестве конечного элемента для поглощения энергии
Присоединительные размеры соединителейтип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4)
Климатическое исполнениеУХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики»)
Степень защиты оболочкиIP65 по ГОСТ 14254-2015 (IEC 60529)
Терминология и параметрыКСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78

Поставка и документы

Подберём KADAMM НС-6000 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие разъёмы у НС-6000?
N и 4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.

Какую мощность НС-6000 выбрать?
Не ниже мощности, которая может прийти на этот порт, с запасом. Для общих трактов операторов берут модели с низким PIM.

Какие разъёмы у НС-6000?
N / 4.3-10 / 7-16, розетка и вилка.
