Согласованные нагрузки 50 Ом KADAMM НСП-6000 — Low-PIM, DC–6000 МГц
Согласованные нагрузки 50 Ом
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

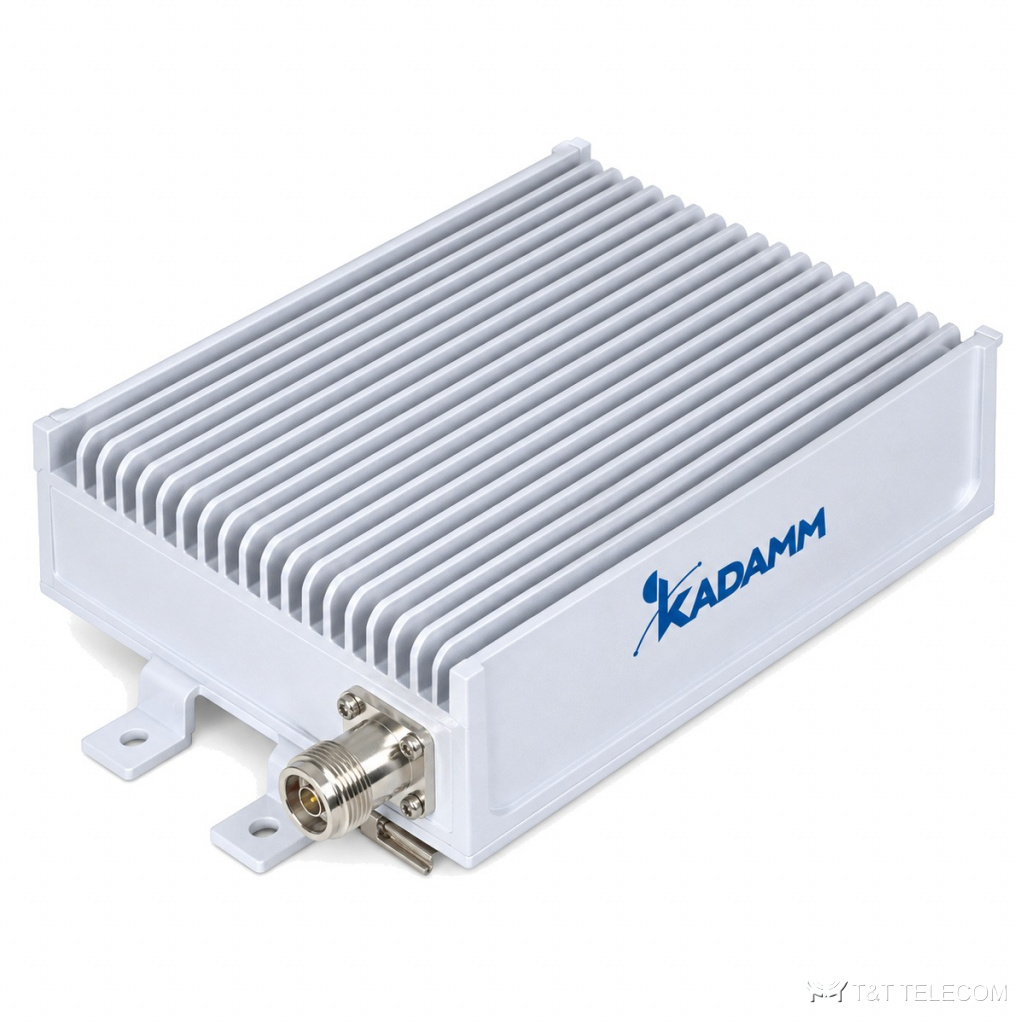

KADAMM НСП-6000 — согласованная нагрузка, DC–6000 МГц. НСП-6000 поглощает мощность на неиспользуемом порту делителя, гибридного комбайнера или ответвителя и держит согласование тракта. Ключевые данные НСП-6000: PIM3 ≤−160 дБн; мощность 5, 25, 50, 100, 200 Вт (по исполнению); разъёмы N и 4.3-10 и 7-16 (DIN); IP65.
Для каких систем подходит
- Диапазоны НСП-6000 подходят для: УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц, УКВ ЧМ-вещание 88–108 МГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- Закрытие свободных выходов делителей, гибридных комбайнеров и ответвителей в DAS: НСП-6000.
- Монтаж НСП-6000 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | DC–6000 МГц |
| Мощность | 5, 25, 50, 100, 200 Вт (по исполнению) |
| Возвратные потери | ≥18 дБ (5 Вт); 25–200 Вт: ≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (у 25–100 Вт нормировано с 340 МГц) |
| КСВН | ≤1,29 (5 Вт); 25–200 Вт: ≤1,26 до 3800 МГц, ≤1,29 3800–6000 МГц |
| PIM3 | ≤−160 dBc |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N / 4.3-10 / 7-16, розетка и вилка |
| Корпуса | Ø50×80 мм (5 Вт), 176×145×47,5 мм (25 Вт), 176×145×67 мм (50 и 100 Вт), 176×176×98 мм (200 Вт) |
| Монтаж | на порт / настенный |
| Температура эксплуатации | −20…+65 °C (5 Вт), −40…+65 °C (25–200 Вт) |
| Исполнение | IP65 |
Артикулы серии
| Артикул | Соединитель | Мощность | Вес | Возвратные потери (КСВН) |
|---|---|---|---|---|
| KADAMM НСП-5-6000-NF | розетка N (N female) | 5 Вт | 1,2 кг | ≥18 дБ (КСВН ≤1,29) |
| KADAMM НСП-5-6000-NM | вилка N (N male) | 5 Вт | 1,2 кг | ≥18 дБ (КСВН ≤1,29) |
| KADAMM НСП-5-6000-43F | розетка 4.3-10 (female) | 5 Вт | 1,2 кг | ≥18 дБ (КСВН ≤1,29) |
| KADAMM НСП-5-6000-43M | вилка 4.3-10 (male) | 5 Вт | 1,2 кг | ≥18 дБ (КСВН ≤1,29) |
| KADAMM НСП-5-6000-716F | розетка 7-16 (female) | 5 Вт | 1,2 кг | ≥18 дБ (КСВН ≤1,29) |
| KADAMM НСП-5-6000-716M | вилка 7-16 (male) | 5 Вт | 1,2 кг | ≥18 дБ (КСВН ≤1,29) |
| KADAMM НСП-25-6000-NF | розетка N (N female) | 25 Вт | 1,9–2,0 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-25-6000-NM | вилка N (N male) | 25 Вт | 1,9–2,0 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-25-6000-43F | розетка 4.3-10 (female) | 25 Вт | 1,9–2,0 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-25-6000-43M | вилка 4.3-10 (male) | 25 Вт | 1,9–2,0 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-25-6000-716F | розетка 7-16 (female) | 25 Вт | 1,9–2,0 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-25-6000-716M | вилка 7-16 (male) | 25 Вт | 1,9–2,0 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-50-6000-NF | розетка N (N female) | 50 Вт | 2,3–2,4 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-50-6000-NM | вилка N (N male) | 50 Вт | 2,3–2,4 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-50-6000-43F | розетка 4.3-10 (female) | 50 Вт | 2,3–2,4 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-50-6000-43M | вилка 4.3-10 (male) | 50 Вт | 2,3–2,4 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-50-6000-716F | розетка 7-16 (female) | 50 Вт | 2,3–2,4 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-50-6000-716M | вилка 7-16 (male) | 50 Вт | 2,3–2,4 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-100-6000-NF | розетка N (N female) | 100 Вт | 2,3–2,4 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-100-6000-NM | вилка N (N male) | 100 Вт | 2,3–2,4 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-100-6000-43F | розетка 4.3-10 (female) | 100 Вт | 2,3–2,4 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-100-6000-43M | вилка 4.3-10 (male) | 100 Вт | 2,3–2,4 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-100-6000-716F | розетка 7-16 (female) | 100 Вт | 2,3–2,4 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-100-6000-716M | вилка 7-16 (male) | 100 Вт | 2,3–2,4 кг | ≥19 дБ 340–3800 МГц, ≥18 дБ 3800–6000 МГц, ниже 340 МГц — уточняйте у менеджера (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-200-6000-NF | розетка N (N female) | 200 Вт | 4,4 кг | ≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-200-6000-NM | вилка N (N male) | 200 Вт | 4,4 кг | ≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-200-6000-43F | розетка 4.3-10 (female) | 200 Вт | 4,4 кг | ≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-200-6000-43M | вилка 4.3-10 (male) | 200 Вт | 4,4 кг | ≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-200-6000-716F | розетка 7-16 (female) | 200 Вт | 4,4 кг | ≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29) |
| KADAMM НСП-200-6000-716M | вилка 7-16 (male) | 200 Вт | 4,4 кг | ≥19 дБ до 3800 МГц, ≥18 дБ 3800–6000 МГц (КСВН ≤1,26; ≤1,29) |
На что смотреть при выборе
- Рабочие частоты НСП-6000: DC–6000 МГц.
- Мощность НСП-6000 выбирают с запасом над мощностью в точке установки: 5, 25, 50, 100, 200 Вт (по исполнению).
- Мощность на входах НСП-6000 — не выше 5, 25, 50, 100, 200 Вт (по исполнению).
- Интермодуляция НСП-6000: PIM3 ≤−160 дБн.
- Под разъёмы НСП-6000 (N и 4.3-10 и 7-16 (DIN)) готовят джамперы того же типа.
- Температура эксплуатации НСП-6000: −20…+65 °C (5 Вт), −40…+65 °C (25–200 Вт).
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Нагрузка согласованная коаксиальная Low-PIM |
| Классификация | подгруппа Э, вид Э9 «Нагрузки» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM НСП-6000 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у НСП-6000?
N / 4.3-10 / 7-16, розетка и вилка.
Как заказать НСП-6000?
Пришлите схему или перечень систем: подберём исполнение, разъёмы и комплектующие тракта.
Какие разъёмы у НСП-6000?
N и 4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.
