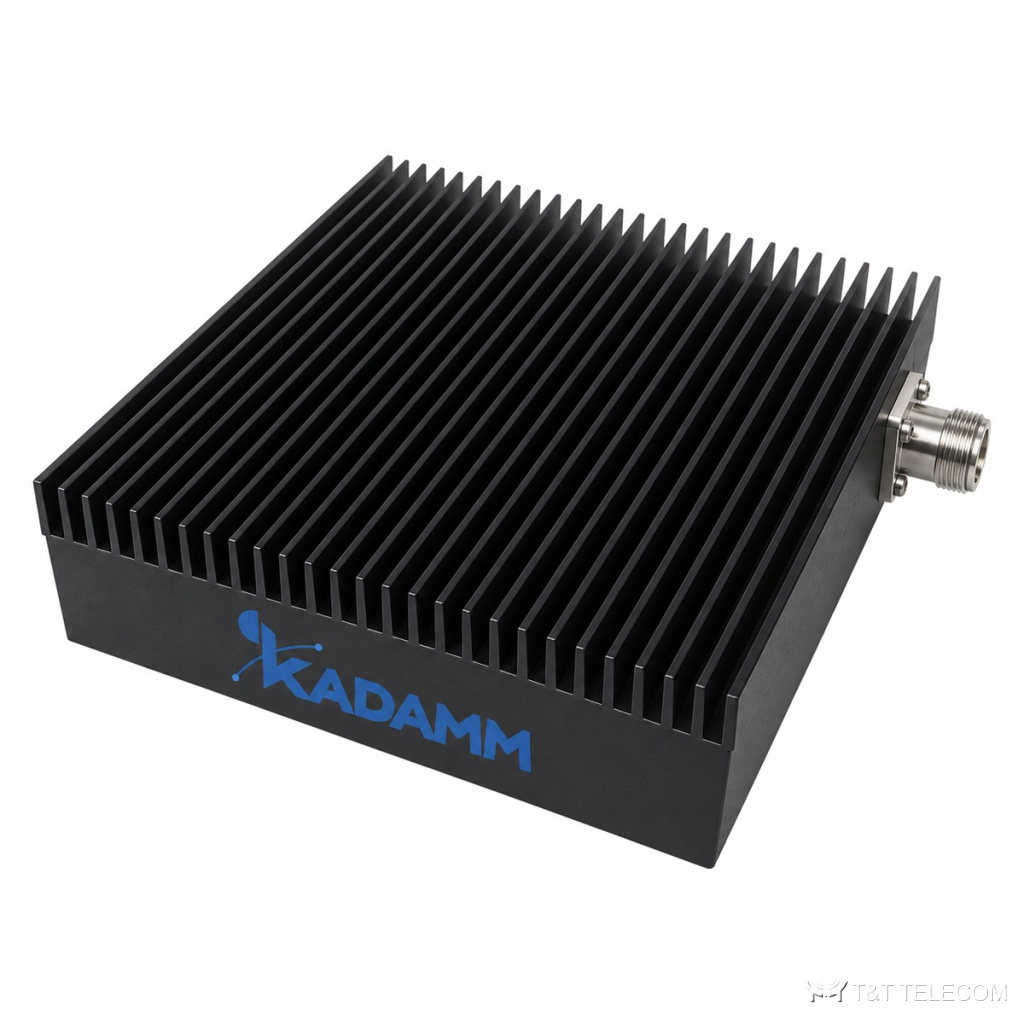

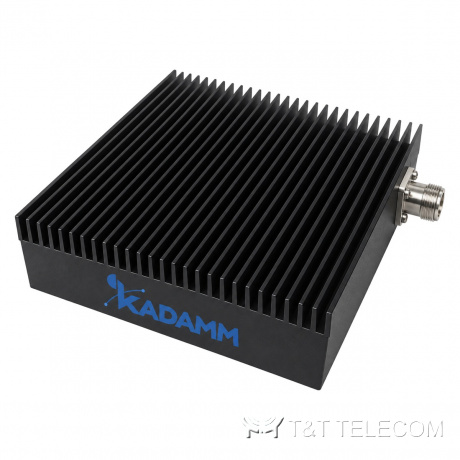

Согласованная нагрузка 50 Ом KADAMM НС-200-790/3800 — 790–3800 МГц, 200 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НС-200-790/3800 — согласованная нагрузка, 790–3800 МГц. НС-200-790/3800 поглощает мощность на неиспользуемом порту делителя, гибридного комбайнера или ответвителя и держит согласование тракта. Ключевые данные НС-200-790/3800: PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт; разъёмы 4.3-10; IP65.
Где применяют
- Диапазоны НС-200-790/3800 подходят для: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Закрытие свободных выходов делителей, гибридных комбайнеров и ответвителей в DAS: НС-200-790/3800.
- Наружная установка: исполнение НС-200-790/3800 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–3800 МГц |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 male |
| Рабочая температура | −30 … +125 °C |
| Исполнение | IP65 |
| Относительная влажность | 5–95% |
| Масса | 3,95 кг |
На что смотреть при выборе
- Полоса НС-200-790/3800 — 790–3800 МГц; она должна накрывать все частоты в тракте.
- Мощность НС-200-790/3800 выбирают с запасом над мощностью в точке установки: 200 Вт.
- Мощность на входах НС-200-790/3800 — не выше 200 Вт.
- В общих трактах операторов важен PIM3 — у НС-200-790/3800 он ≤−160 дБн при 2×43 дБм.
- Разъёмы НС-200-790/3800 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НС-200-790/3800: −30 … +125 °C.
Поставка и документы
KADAMM НС-200-790/3800 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у НС-200-790/3800?
4.3-10; другие исполнения — уточняйте при заказе.
Какую мощность НС-200-790/3800 выбрать?
Не ниже мощности, которая может прийти на этот порт, с запасом. Для общих трактов операторов берут модели с низким PIM.
Какие разъёмы у НС-200-790/3800?
4.3-10 male.
