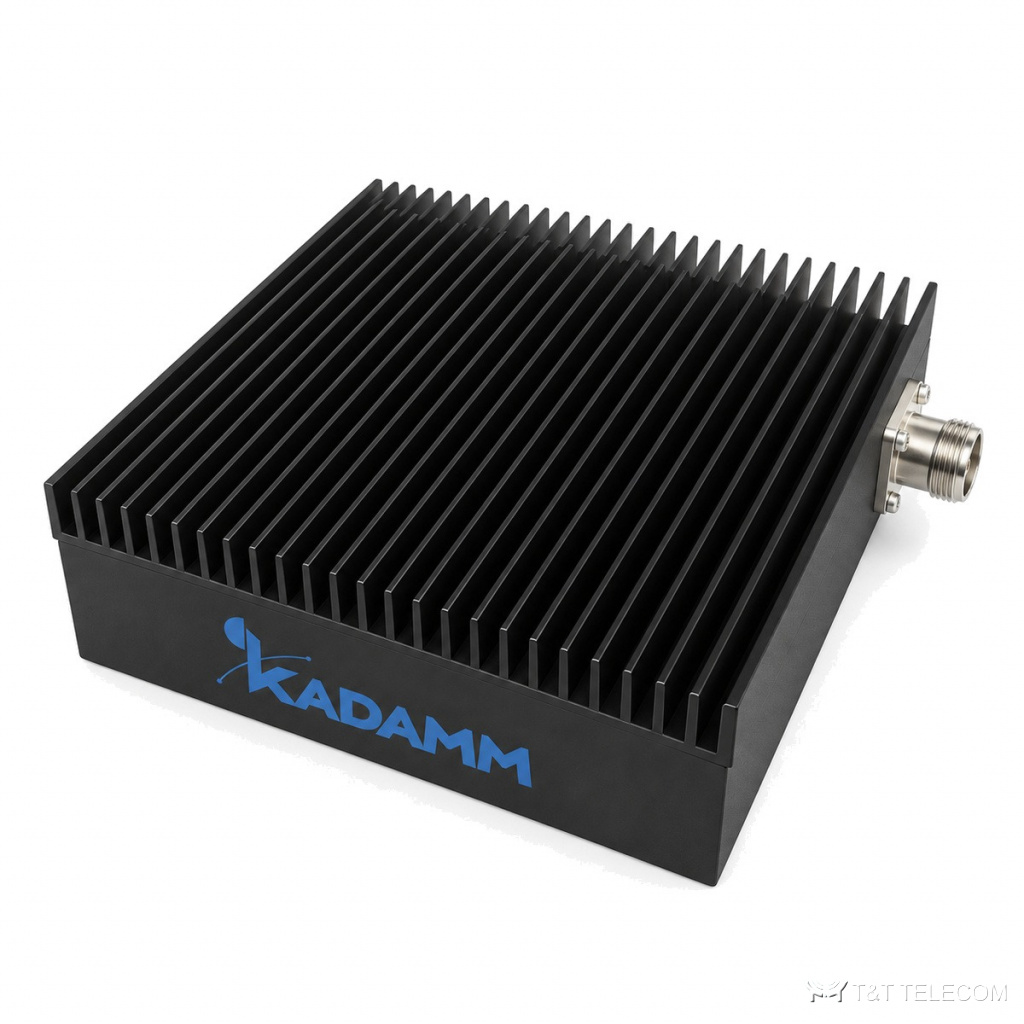

Согласованная нагрузка 50 Ом KADAMM НС-100-790/3800 — 790–3800 МГц, 100 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НС-100-790/3800: согласованная нагрузка, полоса 790–3800 МГц. Как эквивалент антенны НС-100-790/3800 принимает мощность передатчика при настройке и измерениях, ничего не излучая. Основное по НС-100-790/3800: PIM3 ≤−160 дБн при 2×43 дБм; мощность 100 Вт; разъёмы 4.3-10; IP65.
Область применения
- Через НС-100-790/3800 проходят GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Закрытие свободных выходов делителей, гибридных комбайнеров и ответвителей в DAS: НС-100-790/3800.
- Наружная установка: исполнение НС-100-790/3800 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–3800 МГц |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 male |
| Рабочая температура | −30 … +125 °C |
| Исполнение | IP65 |
| Относительная влажность | 5–95% |
| Масса | 3,95 кг |
На что смотреть при выборе
- Рабочие частоты НС-100-790/3800: 790–3800 МГц.
- Мощность НС-100-790/3800 выбирают с запасом над мощностью в точке установки: 100 Вт.
- Допустимая мощность НС-100-790/3800 — 100 Вт; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у НС-100-790/3800 он ≤−160 дБн при 2×43 дБм.
- Разъёмы НС-100-790/3800 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НС-100-790/3800: −30 … +125 °C.
Поставка и документы
Подберём KADAMM НС-100-790/3800 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у НС-100-790/3800?
4.3-10; другие исполнения — уточняйте при заказе.
Какую мощность НС-100-790/3800 выбрать?
Не ниже мощности, которая может прийти на этот порт, с запасом. Для общих трактов операторов берут модели с низким PIM.
Какие разъёмы у НС-100-790/3800?
4.3-10 male.
