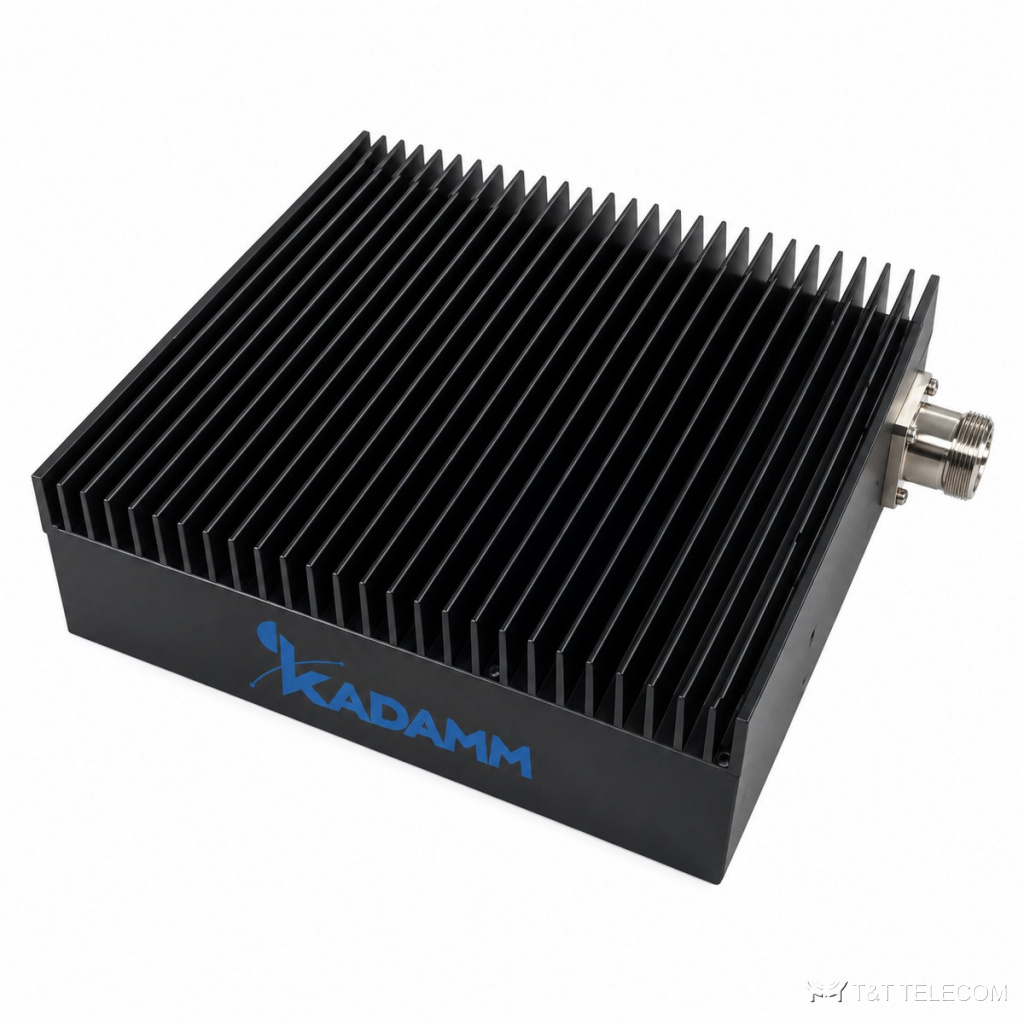

KADAMM НС-100-790/2700 — согласованная нагрузка для полосы 790–2700 МГц. Как эквивалент антенны НС-100-790/2700 принимает мощность передатчика при настройке и измерениях, ничего не излучая. Основное по НС-100-790/2700: PIM3 ≤−160 дБн при 2×43 дБм; мощность 100 Вт; разъёмы 4.3-10; IP65.
Для каких систем подходит
- Диапазоны НС-100-790/2700 подходят для: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Закрытие свободных выходов делителей, гибридных комбайнеров и ответвителей в DAS: НС-100-790/2700.
- Монтаж НС-100-790/2700 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–2700 МГц |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 male |
| Рабочая температура | −30 … +125 °C |
| Исполнение | IP65 |
| Относительная влажность | 5–95% |
| Масса | 3,95 кг |
Подбор под проект
- Рабочие частоты НС-100-790/2700: 790–2700 МГц.
- Мощность НС-100-790/2700 выбирают с запасом над мощностью в точке установки: 100 Вт.
- Допустимая мощность НС-100-790/2700 — 100 Вт; для нескольких несущих считают сумму.
- Интермодуляция НС-100-790/2700: PIM3 ≤−160 дБн при 2×43 дБм.
- Под разъёмы НС-100-790/2700 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации НС-100-790/2700: −30 … +125 °C.
Поставка и документы
KADAMM НС-100-790/2700 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какую мощность НС-100-790/2700 выбрать?
Не ниже мощности, которая может прийти на этот порт, с запасом. Для общих трактов операторов берут модели с низким PIM.
Какие разъёмы у НС-100-790/2700?
4.3-10 male.
Как заказать НС-100-790/2700?
Пришлите схему или перечень систем: подберём исполнение, разъёмы и комплектующие тракта.
