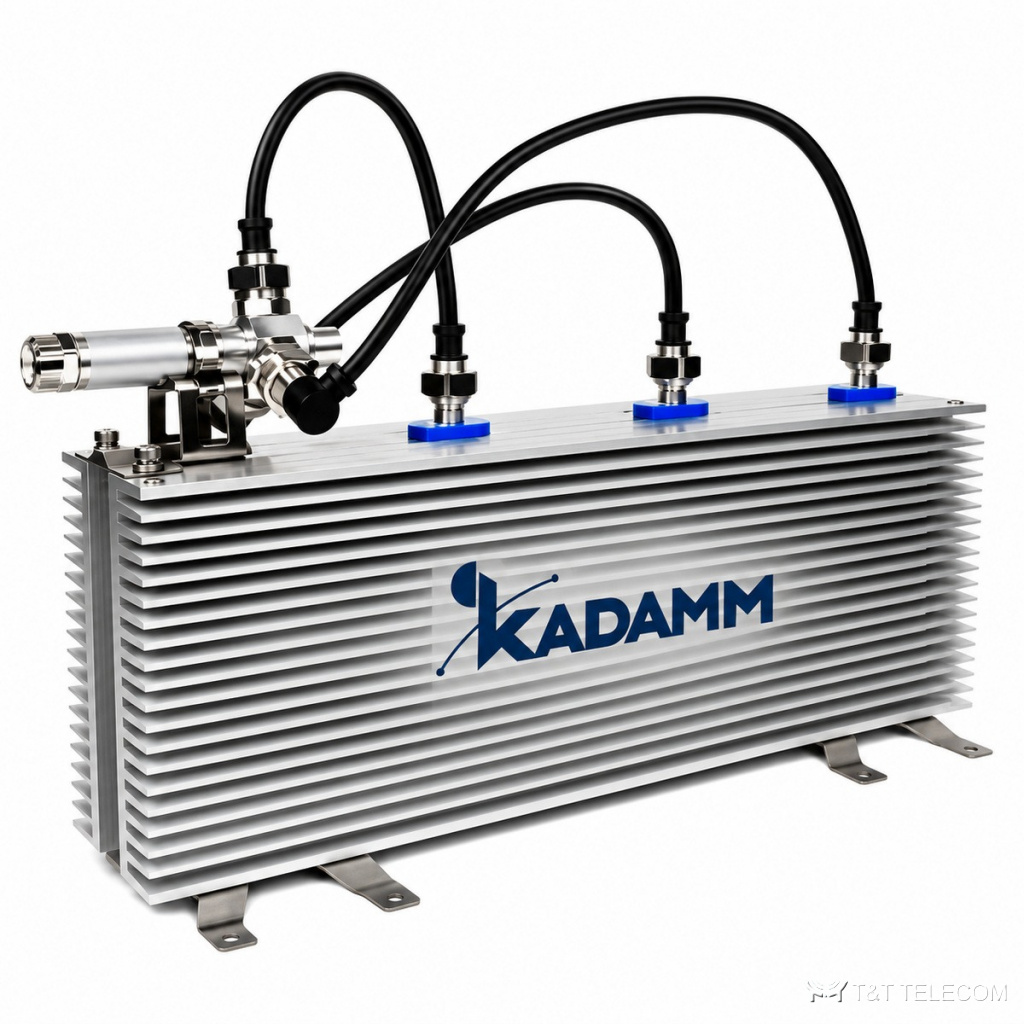

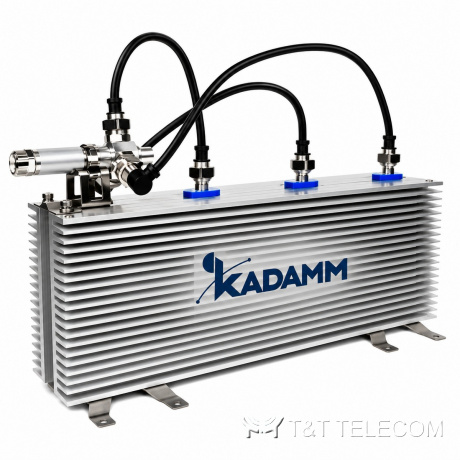

Согласованные нагрузки 50 Ом KADAMM НСП-300-698/4000 — 698–4000 МГц, 300 Вт, ИМ3 −160 дБн
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НСП-300-698/4000: согласованная нагрузка, полоса 698–4000 МГц. Свободный выход в тракте закрывают НСП-300-698/4000, чтобы отражённая волна не портила КСВН и уровни на остальных портах. Параметры НСП-300-698/4000 коротко: PIM3 ≤−160 дБн при 2×43 дБм; мощность 300 Вт средняя; разъёмы N и 4.3-10 и 7-16 (DIN).
Для каких систем подходит
- Полосы НСП-300-698/4000 охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Эквивалент антенны при настройке передатчиков и ретрансляторов: НСП-300-698/4000.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–4000 МГц |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 / 7-16 / N вилка |
Состав серии
| Артикул | Разъём | КСВН | ИМ3 | Мощность |
|---|---|---|---|---|
| KADAMM НСП-300-698/4000-43 | 4.3-10 вилка | ≤1,25 | ≤−160 дБн | 300 Вт |
| KADAMM НСП-300-698/4000-716 | 7-16 вилка | ≤1,25 | ≤−160 дБн | 300 Вт |
| KADAMM НСП-300-698/4000-N | N вилка | ≤1,25 | ≤−160 дБн | 300 Вт |
Подбор под проект
- Полоса НСП-300-698/4000 — 698–4000 МГц; она должна накрывать все частоты в тракте.
- Мощность НСП-300-698/4000 выбирают с запасом над мощностью в точке установки: 300 Вт средняя.
- Мощность на входах НСП-300-698/4000 — не выше 300 Вт средняя.
- В общих трактах операторов важен PIM3 — у НСП-300-698/4000 он ≤−160 дБн при 2×43 дБм.
- Под разъёмы НСП-300-698/4000 (N и 4.3-10 и 7-16 (DIN)) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Нагрузка согласованная коаксиальная |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM НСП-300-698/4000 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у НСП-300-698/4000?
4.3-10 / 7-16 / N вилка.
Как заказать НСП-300-698/4000?
Пришлите схему или перечень систем: подберём исполнение, разъёмы и комплектующие тракта.
Какие разъёмы у НСП-300-698/4000?
N и 4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.
