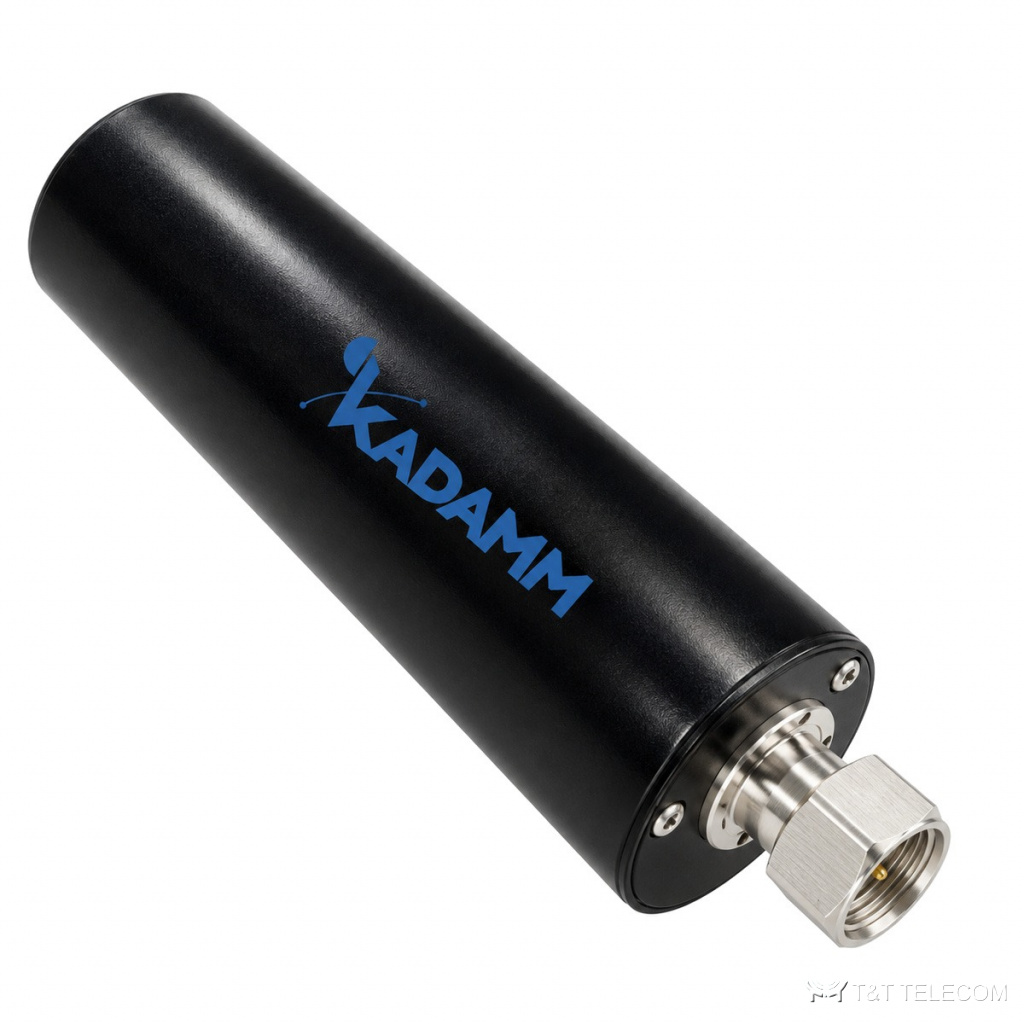

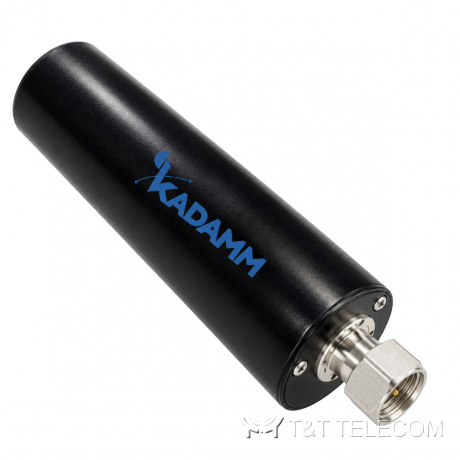

Согласованная нагрузка 50 Ом KADAMM НС-50-DC/3000 — 0–3000 МГц, 50 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НС-50-DC/3000 — согласованная нагрузка, DC–3000 МГц. Свободный выход в тракте закрывают НС-50-DC/3000, чтобы отражённая волна не портила КСВН и уровни на остальных портах. Параметры НС-50-DC/3000 коротко: PIM3 ≤−160 дБн при 2×43 дБм; мощность 50 Вт; разъёмы 4.3-10; IP65.
Область применения
- Полосы НС-50-DC/3000 охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, УКВ ЧМ-вещание 88–108 МГц.
- Закрытие свободных выходов делителей, гибридных комбайнеров и ответвителей в DAS: НС-50-DC/3000.
- Монтаж НС-50-DC/3000 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | DC–3000 МГц |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc при 2×43 дБм |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 male |
| Рабочая температура | −30 … +125 °C |
| Исполнение | IP65 |
| Относительная влажность | 5–95% |
| Габариты | ø30×73,3 мм |
| Масса | 0,95 кг |
На что смотреть при выборе
- Полоса НС-50-DC/3000 — DC–3000 МГц; она должна накрывать все частоты в тракте.
- Мощность НС-50-DC/3000 выбирают с запасом над мощностью в точке установки: 50 Вт.
- Мощность на входах НС-50-DC/3000 — не выше 50 Вт.
- В общих трактах операторов важен PIM3 — у НС-50-DC/3000 он ≤−160 дБн при 2×43 дБм.
- Под разъёмы НС-50-DC/3000 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации НС-50-DC/3000: −30 … +125 °C.
Поставка и документы
Поставляем KADAMM НС-50-DC/3000 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у НС-50-DC/3000?
4.3-10; другие исполнения — уточняйте при заказе.
Какую мощность НС-50-DC/3000 выбрать?
Не ниже мощности, которая может прийти на этот порт, с запасом. Для общих трактов операторов берут модели с низким PIM.
Какие разъёмы у НС-50-DC/3000?
4.3-10 male.
