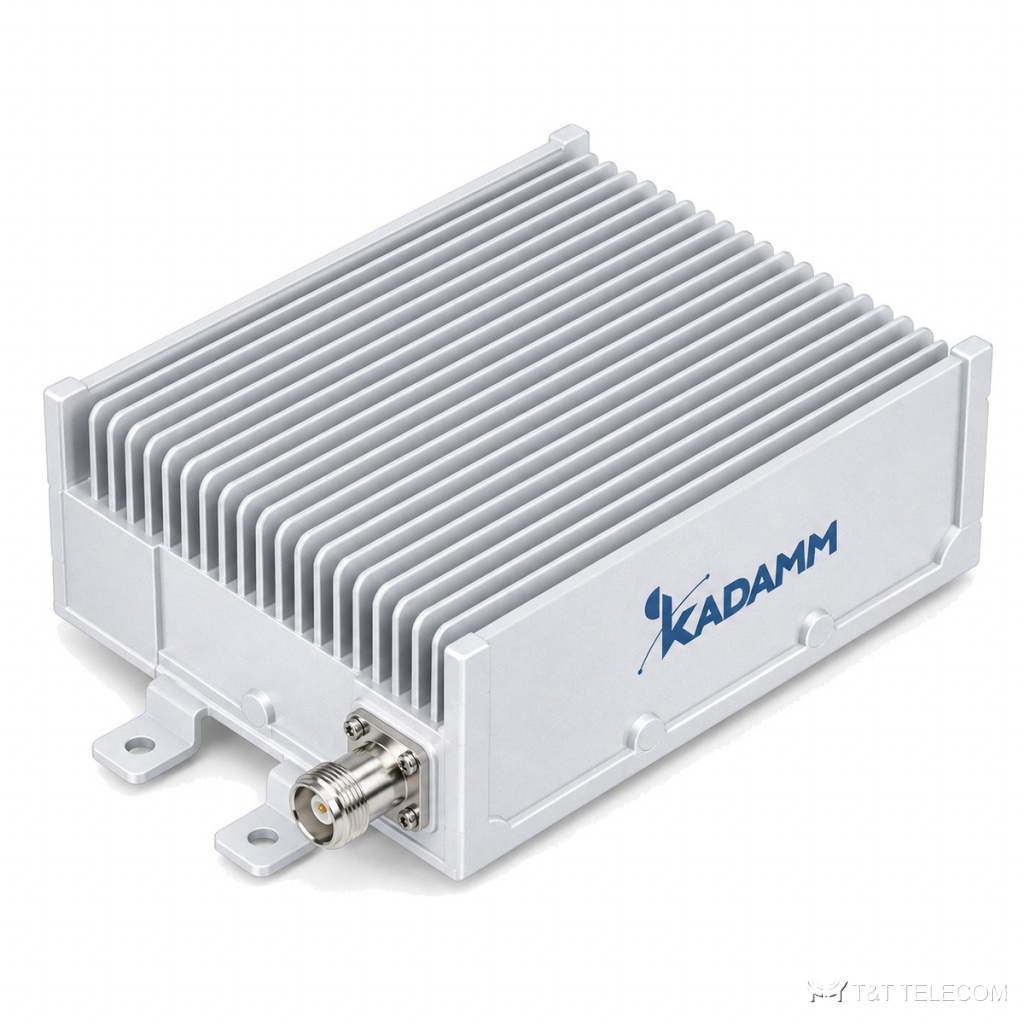

KADAMM НСП-4000: согласованная нагрузка, полоса DC–4000 МГц. Как эквивалент антенны НСП-4000 принимает мощность передатчика при настройке и измерениях, ничего не излучая. Ключевые данные НСП-4000: PIM3 ≤−160 дБн; мощность 5, 25, 50, 100, 200 Вт (по исполнению); разъёмы N и 4.3-10 и 7-16 (DIN); IP65.
Где применяют
- Полосы НСП-4000 охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), УКВ ЧМ-вещание 88–108 МГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- Закрытие свободных выходов делителей, гибридных комбайнеров и ответвителей в DAS: НСП-4000.
- Монтаж НСП-4000 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | DC–4000 МГц |
| Мощность | 5, 25, 50, 100, 200 Вт (по исполнению) |
| Возвратные потери | ≥18 дБ (5 Вт), ≥19 дБ (25–200 Вт) |
| КСВН | ≤1,29 (5 Вт), ≤1,26 (25–200 Вт) |
| PIM3 | ≤−160 dBc |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N / 4.3-10 / 7-16, розетка и вилка |
| Корпуса | Ø50×80 мм (5 Вт), 176×145×47,5 мм (25 Вт), 176×145×67 мм (50 и 100 Вт), 176×176×98 мм (200 Вт) |
| Монтаж | на порт / настенный |
| Температура эксплуатации | −20…+65 °C (5 Вт), −40…+65 °C (25–200 Вт) |
| Исполнение | IP65 |
Исполнения и артикулы для заказа
| Артикул | Соединитель | Мощность | Вес | Возвратные потери (КСВН) |
|---|---|---|---|---|
| KADAMM НСП-5-4000-NF | розетка N (N female) | 5 Вт | 1,2 кг | ≥18 дБ (КСВН ≤1,29) |
| KADAMM НСП-5-4000-NM | вилка N (N male) | 5 Вт | 1,2 кг | ≥18 дБ (КСВН ≤1,29) |
| KADAMM НСП-5-4000-43F | розетка 4.3-10 (female) | 5 Вт | 1,2 кг | ≥18 дБ (КСВН ≤1,29) |
| KADAMM НСП-5-4000-43M | вилка 4.3-10 (male) | 5 Вт | 1,2 кг | ≥18 дБ (КСВН ≤1,29) |
| KADAMM НСП-5-4000-716F | розетка 7-16 (female) | 5 Вт | 1,2 кг | ≥18 дБ (КСВН ≤1,29) |
| KADAMM НСП-5-4000-716M | вилка 7-16 (male) | 5 Вт | 1,2 кг | ≥18 дБ (КСВН ≤1,29) |
| KADAMM НСП-25-4000-NF | розетка N (N female) | 25 Вт | 1,9–2,0 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-25-4000-NM | вилка N (N male) | 25 Вт | 1,9–2,0 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-25-4000-43F | розетка 4.3-10 (female) | 25 Вт | 1,9–2,0 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-25-4000-43M | вилка 4.3-10 (male) | 25 Вт | 1,9–2,0 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-25-4000-716F | розетка 7-16 (female) | 25 Вт | 1,9–2,0 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-25-4000-716M | вилка 7-16 (male) | 25 Вт | 1,9–2,0 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-50-4000-NF | розетка N (N female) | 50 Вт | 2,3–2,4 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-50-4000-NM | вилка N (N male) | 50 Вт | 2,3–2,4 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-50-4000-43F | розетка 4.3-10 (female) | 50 Вт | 2,3–2,4 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-50-4000-43M | вилка 4.3-10 (male) | 50 Вт | 2,3–2,4 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-50-4000-716F | розетка 7-16 (female) | 50 Вт | 2,3–2,4 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-50-4000-716M | вилка 7-16 (male) | 50 Вт | 2,3–2,4 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-100-4000-NF | розетка N (N female) | 100 Вт | 2,3–2,4 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-100-4000-NM | вилка N (N male) | 100 Вт | 2,3–2,4 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-100-4000-43F | розетка 4.3-10 (female) | 100 Вт | 2,3–2,4 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-100-4000-43M | вилка 4.3-10 (male) | 100 Вт | 2,3–2,4 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-100-4000-716F | розетка 7-16 (female) | 100 Вт | 2,3–2,4 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-100-4000-716M | вилка 7-16 (male) | 100 Вт | 2,3–2,4 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-200-4000-NF | розетка N (N female) | 200 Вт | 3,7–3,8 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-200-4000-NM | вилка N (N male) | 200 Вт | 3,7–3,8 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-200-4000-43F | розетка 4.3-10 (female) | 200 Вт | 3,7–3,8 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-200-4000-43M | вилка 4.3-10 (male) | 200 Вт | 3,7–3,8 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-200-4000-716F | розетка 7-16 (female) | 200 Вт | 3,7–3,8 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-200-4000-716M | вилка 7-16 (male) | 200 Вт | 3,7–3,8 кг | ≥19 дБ (КСВН ≤1,26) |
| KADAMM НСП-100-4000-716M-Ц | вилка 7-16, цилиндр Ø54×305 | 100 Вт | 1,2 кг | ≥18 дБ в полосе 600–4000 МГц (КСВН ≤1,3) |
Как подобрать
- Рабочие частоты НСП-4000: DC–4000 МГц.
- Мощность НСП-4000 выбирают с запасом над мощностью в точке установки: 5, 25, 50, 100, 200 Вт (по исполнению).
- Мощность на входах НСП-4000 — не выше 5, 25, 50, 100, 200 Вт (по исполнению).
- Интермодуляция НСП-4000: PIM3 ≤−160 дБн.
- Под разъёмы НСП-4000 (N и 4.3-10 и 7-16 (DIN)) готовят джамперы того же типа.
- Температура эксплуатации НСП-4000: −20…+65 °C (5 Вт), −40…+65 °C (25–200 Вт).
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Нагрузка согласованная коаксиальная Low-PIM |
| Классификация | подгруппа Э, вид Э9 «Нагрузки» по ГОСТ 15094-69 |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM НСП-4000 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какую мощность НСП-4000 выбрать?
Не ниже мощности, которая может прийти на этот порт, с запасом. Для общих трактов операторов берут модели с низким PIM.
Какие разъёмы у НСП-4000?
N / 4.3-10 / 7-16, розетка и вилка.
Как заказать НСП-4000?
Пришлите схему или перечень систем: подберём исполнение, разъёмы и комплектующие тракта.
