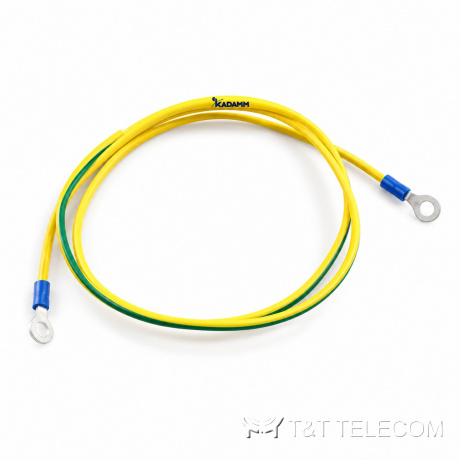

Провода заземления с наконечниками KADAMM ПЗ, сечение 2,1–13,3 мм², длина 0,45–3 м
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

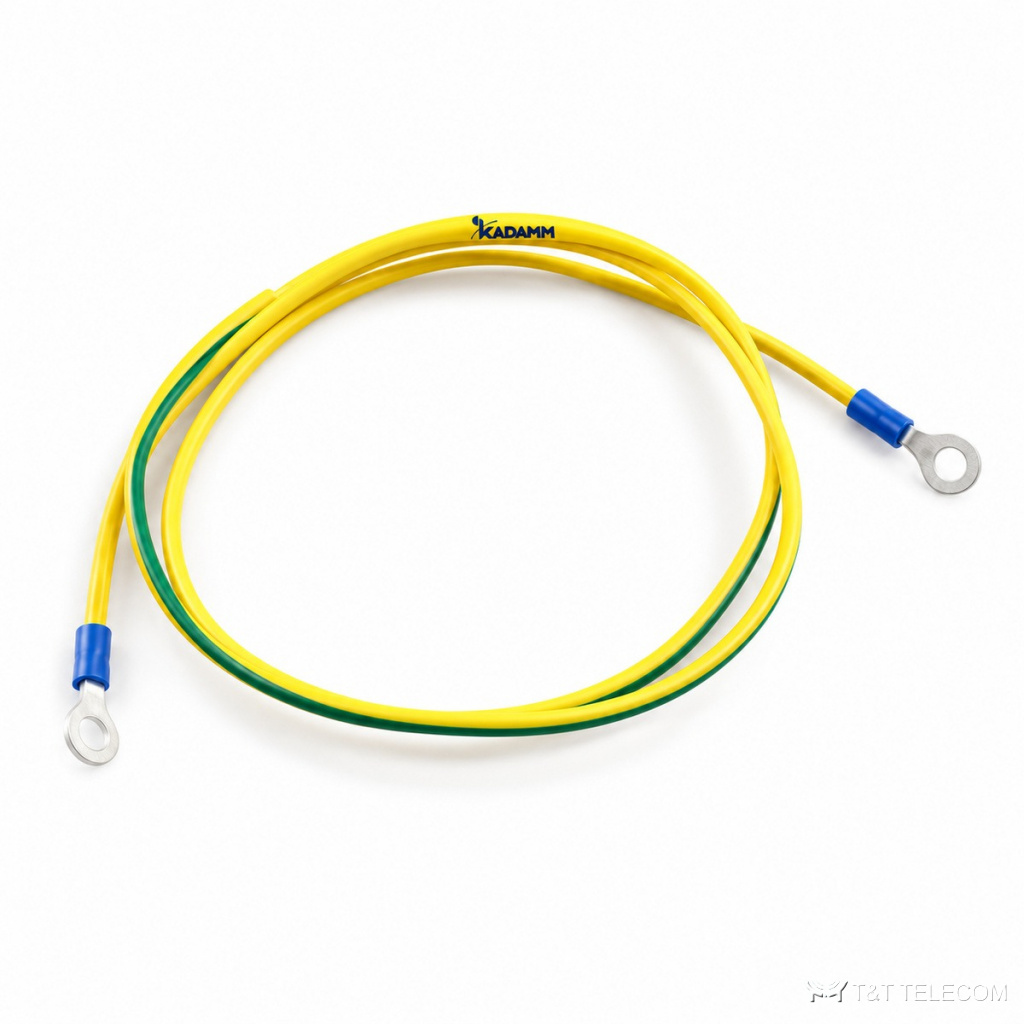

Провода заземления с наконечниками KADAMM ПЗ — серия из 14 исполнений, сечение 2,1–13,3 мм², длина 0,45–3 м.
Изделия KADAMM ПЗ соединяют экран фидера или корпус оборудования с контуром заземления объекта связи. Через KADAMM ПЗ грозовой и наведённый ток уходит в землю, минуя приёмопередатчик и разъёмы тракта.
Что входит в серию ПЗ
Примеры исполнений KADAMM ПЗ: провод заземления 10 мм² с наконечниками, 2,5 м; провод заземления 13,3 мм² с наконечниками, 0,45 м; провод заземления 13,3 мм² с наконечниками, 1 м. Масса одного исполнения ПЗ — от 0,04 до 0,55 кг брутто.
Материалы и условия работы
У серии KADAMM ПЗ: материал — лужёная медь / медь (по исполнению); работа при −10…+70 °C / −15…+105 °C / −20…+105 °C (по исполнению).
Характеристики KADAMM ПЗ
| Параметр | Значение |
|---|---|
| Материал жилы | лужёная медь / медь (по исполнению) |
| Изоляция | ПВХ (у части исполнений) |
| Цвет изоляции | по исполнению |
| Сечение (AWG) | по исполнению |
| Материал наконечника | лужёная медь (у части исполнений) |
| Наконечник 1 | с двумя отверстиями / с одним отверстием (по исполнению) |
| Наконечник 2 | с двумя отверстиями / с одним отверстием (по исполнению) |
| Конструкция жилы | по исполнению |
| Отверстие наконечника 1 | по исполнению |
| Отверстие наконечника 2 | по исполнению |
| Диаметр по изоляции | по исполнению |
| Длина провода, м | по исполнению |
| Напряжение изоляции | 450V/750V / 600 V / 600V (по исполнению) |
| Рабочая температура | −10…+70 °C / −15…+105 °C / −20…+105 °C (по исполнению) |
Исполнения KADAMM ПЗ
| Артикул | Исполнение | Масса брутто, кг |
|---|---|---|
| KADAMM ПЗ-10-2.5 | Провод заземления 10 мм² с наконечниками, 2,5 м | 0,302 |
| KADAMM ПЗ-13.3-0.45 | Провод заземления 13,3 мм² с наконечниками, 0,45 м | 0,14 |
| KADAMM ПЗ-13.3-1 | Провод заземления 13,3 мм² с наконечниками, 1 м | 0,36 |
| KADAMM ПЗ-13.3-1Р2 | Провод заземления 13,3 мм² с наконечниками, 1 м | 0,24 |
| KADAMM ПЗ-13.3-1Р3 | Провод заземления 13,3 мм² с наконечниками, 1 м | 0,482 |
| KADAMM ПЗ-13.3-1Р4 | Провод заземления 13,3 мм² с наконечниками, 1 м | 0,211 |
| KADAMM ПЗ-13.3-2 | Провод заземления 13,3 мм² с наконечниками, 2 м | 0,38 |
| KADAMM ПЗ-13.3-2Р2 | Провод заземления 13,3 мм² с наконечниками, 2 м | 0,48 |
| KADAMM ПЗ-13.3-2Р3 | Провод заземления 13,3 мм² с наконечниками, 2 м | 0,48 |
| KADAMM ПЗ-13.3-3 | Провод заземления 13,3 мм² с наконечниками, 3 м | 0,550 |
| KADAMM ПЗ-2.1-1 | Провод заземления 2,1 мм² с наконечниками, 1 м | 0,035 |
| KADAMM ПЗ-3.3-1 | Провод заземления 3,3 мм² с наконечниками, 1 м | 0,045 |
| KADAMM ПЗ-П-25х6-300 | Перемычка заземления плетёная 25×6 мм, длина 300 мм, лужёная медь | 0,221 |
| KADAMM ПЗ-П-25х6-500 | Перемычка заземления плетёная 25×6 мм, длина 500 мм, лужёная медь | 0,35 |
Как выбрать исполнение ПЗ
- Комплект KADAMM ПЗ подбирают по размеру фидера: хомут должен плотно лечь на внешний проводник.
- Длина и сечение провода заземления KADAMM ПЗ должны позволить дотянуться до шины без натяжения.
- В заявке указывайте полный артикул строки таблицы, например KADAMM ПЗ-10-2.5.
К странице KADAMM ПЗ приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM ПЗ — техническое описание 229.5 КБ
