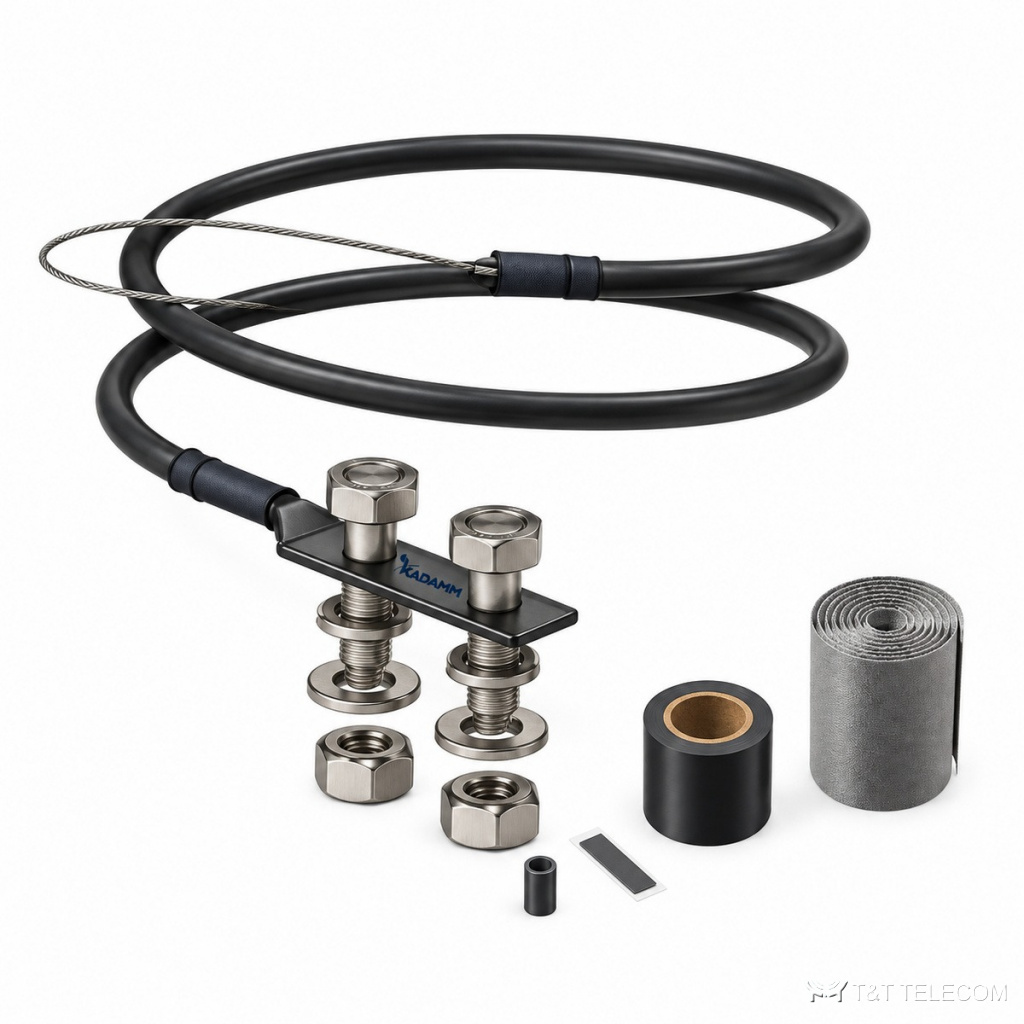

Устройства заземления кабеля стандартные KADAMM УЗ-С — серия из 13 исполнений, фидеры 1/4–5/8".
Через KADAMM УЗ-С грозовой и наведённый ток уходит в землю, минуя приёмопередатчик и разъёмы тракта. Изделия KADAMM УЗ-С соединяют экран фидера или корпус оборудования с контуром заземления объекта связи.
Что входит в серию УЗ-С
Примеры исполнений KADAMM УЗ-С: устройство заземления кабеля стандартное 1/4–5/8", провод 0,6 м; устройство заземления кабеля стандартное 1/4–5/8", провод 0,65 м; устройство заземления кабеля стандартное 1/4–5/8", провод 0,6 м. Масса одного исполнения УЗ-С — от 0,06 до 0,69 кг брутто.
Материалы и условия работы
У серии KADAMM УЗ-С: материал — лужёная медь / медь (по исполнению); работа при −40…+70 °C (у части исполнений).
Характеристики KADAMM УЗ-С
| Параметр | Значение |
|---|---|
| Переходное сопротивление контакта | не более 10 мОм |
| Материал провода заземления | лужёная медь / медь (по исполнению) |
| Материал винтов | нержавеющая сталь (у части исполнений) |
| Материал шайб | нержавеющая сталь (у части исполнений) |
| Материал пружинных шайб | нержавеющая сталь (у части исполнений) |
| Материал гаек | нержавеющая сталь (у части исполнений) |
| ПВХ-лента | ПВХ (у части исполнений) |
| Бутилкаучуковая лента | бутилкаучук (у части исполнений) |
| Винт | по исполнению |
| Материал плетёной перемычки | лужёная медь (у части исполнений) |
| Материал лент | ПВХ и бутилкаучук (у части исполнений) |
| Рабочая температура | −40…+70 °C (у части исполнений) |
Исполнения KADAMM УЗ-С
| Артикул | Исполнение | Кабель | Длина провода заземления, м | Сечение провода заземления | Материал хомута заземления | Наконечник | Отверстие наконечника | Герметизация | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM УЗ-С-1/4-5/8-0.6 | Устройство заземления кабеля стандартное 1/4–5/8", провод 0,6 м | 1/4"-5/8" | 0,6 | AWG 10 | — | с одним отверстием | 3/8" | бутилкаучук и изоляционная лента | 0,257 |
| KADAMM УЗ-С-1/4-5/8-0.65 | Устройство заземления кабеля стандартное 1/4–5/8", провод 0,65 м | 1/4″-5/8″ | 0,65 | AWG 10 | — | с одним отверстием | 3/8" | бутилкаучук и изоляционная лента | 0,507 |
| KADAMM УЗ-С-1/4-5/8-0.6Р2 | Устройство заземления кабеля стандартное 1/4–5/8", провод 0,6 м | 1/4″-5/8″ | 0,6 | AWG 6 | — | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,487 |
| KADAMM УЗ-С-1/4-5/8-1 | Устройство заземления кабеля стандартное 1/4–5/8", провод 1 м | 1/4"-5/8" | 1 | AWG 6 | — | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,371 |
| KADAMM УЗ-С-3.5-1.05 | Устройство заземления кабеля стандартное 3.5 мм, провод 1,05 м | — | 1,05 | AWG 12 | — | с одним отверстием | 4,3 мм | — | 0,058 |
| KADAMM УЗ-С-3/8-0.8 | Устройство заземления кабеля стандартное 3/8", провод 0,8 м | — | 0,8 | AWG10 | медь, лужёная | с двумя отверстиями | 3/8" | — | 0,281 |
| KADAMM УЗ-С-3/8-0.8Р2 | Устройство заземления кабеля стандартное 3/8", провод 0,8 м | — | 0,8 | AWG10 | медь, лужёная | с двумя отверстиями | 3/8" | — | 0,315 |
| KADAMM УЗ-С-3/8-1.0 | Устройство заземления кабеля стандартное 3/8", провод 1,0 м | — | 1,0 | AWG6 | медь, лужёная | с одним отверстием | M8 | — | 0,358 |
| KADAMM УЗ-С-3/8-1.0Р2 | Устройство заземления кабеля стандартное 3/8", провод 1,0 м | — | 1,0 | AWG6 | медь, лужёная | с двумя отверстиями | M8 | — | 0,316 |
| KADAMM УЗ-С-3/8-2 | Устройство заземления кабеля стандартное 3/8", провод 3,0 м | — | 2 (опционально до 3) | AWG10 | медь, лужёная | с двумя отверстиями | M8 | — | 0,445 |
| KADAMM УЗ-С-3/8-2.0 | Устройство заземления кабеля стандартное 3/8", провод 2,0 м | — | 2,0 | AWG10 | медь, лужёная | с двумя отверстиями | M8 | — | 0,382 |
| KADAMM УЗ-С-5-26-1 | Устройство заземления кабеля стандартное 5–26 мм, провод 1 м | — | 1 | AWG 6 | — | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,366 |
| KADAMM УЗ-С-5-26-2 | Устройство заземления кабеля стандартное 5–26 мм, провод 2 м | — | 2 | AWG 6 | — | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,685 |
Как выбрать исполнение УЗ-С
- Длина и сечение провода заземления KADAMM УЗ-С должны позволить дотянуться до шины без натяжения.
- Комплект KADAMM УЗ-С подбирают по размеру фидера: хомут должен плотно лечь на внешний проводник.
- В заявке указывайте полный артикул строки таблицы, например KADAMM УЗ-С-1/4-5/8-0.6.
К странице KADAMM УЗ-С приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
