Устройства заземления кабеля универсальные KADAMM УЗ-У, фидеры 1/4–1-5/8"
Заземление кабеля: комплекты, шины, провода
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

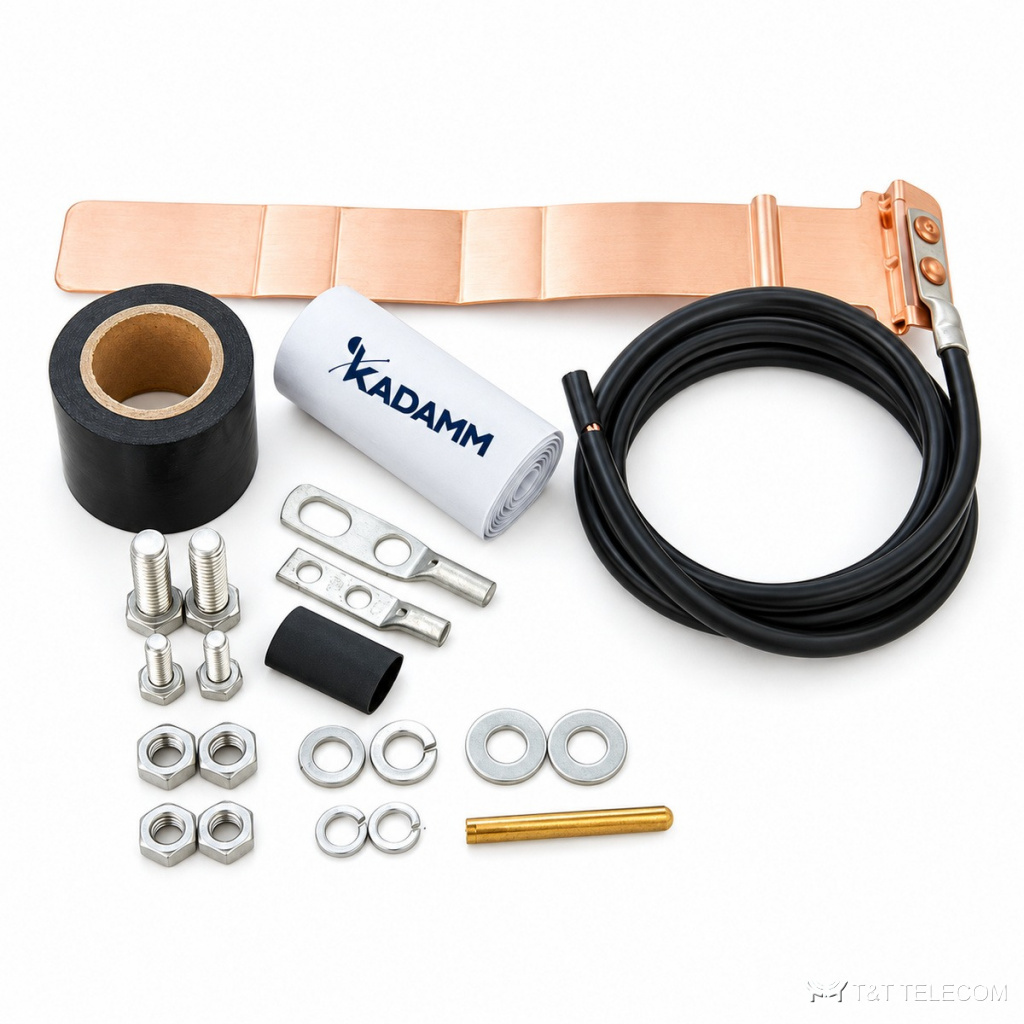

Устройства заземления кабеля универсальные KADAMM УЗ-У — серия из 19 исполнений, фидеры 1/4–1-5/8".
Через KADAMM УЗ-У грозовой и наведённый ток уходит в землю, минуя приёмопередатчик и разъёмы тракта. Изделия KADAMM УЗ-У соединяют экран фидера или корпус оборудования с контуром заземления объекта связи.
Что входит в серию УЗ-У
Примеры исполнений KADAMM УЗ-У: устройство заземления кабеля универсальное малое 1/4–3/8", провод 0,6 м; устройство заземления кабеля универсальное малое 1/4–3/8", провод 0,7 м, лужёная медь; устройство заземления кабеля универсальное малое 1/4–3/8", провод 1,0 м, лужёная медь, без комплекта герметизации. Масса одного исполнения УЗ-У — от 0,19 до 1,8 кг брутто.
Материалы и условия работы
У серии KADAMM УЗ-У: материал — медь / медь, лужёная (по исполнению); работа при −40…+70 °C.
Характеристики KADAMM УЗ-У
| Параметр | Значение |
|---|---|
| Рабочая температура | −40…+70 °C |
| Материал провода заземления | медь / медь, лужёная (по исполнению) |
| Винт | по исполнению |
| Материал винтов | нержавеющая сталь (у части исполнений) |
| Материал шайб | нержавеющая сталь (у части исполнений) |
| Материал пружинных шайб | нержавеющая сталь (у части исполнений) |
| Материал гаек | нержавеющая сталь (у части исполнений) |
| ПВХ-лента | ПВХ (у части исполнений) |
| Бутилкаучуковая лента | бутилкаучук (у части исполнений) |
| Переходное сопротивление контакта | не более 10 мОм / ≤ 10 мОм (по исполнению) |
Исполнения KADAMM УЗ-У
| Артикул | Исполнение | Кабель | Длина провода заземления, м | Сечение провода заземления | Материал хомута заземления | Наконечник | Отверстие наконечника | Герметизация | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM УЗ-УМ-1/4-3/8-0.6 | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 0,6 м | 1/4"-3/8" | 0,6 | AWG 6 | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,245 |
| KADAMM УЗ-УМ-1/4-3/8-0.7Л | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 0,7 м, лужёная медь | 1/4"-3/8" | 0,7 | 10 мм² | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,254 |
| KADAMM УЗ-УМ-1/4-3/8-1.0ЛБ | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 1,0 м, лужёная медь, без комплекта герметизации | 1/4"-3/8" | 1 | 13,3 мм² (6 AWG), опционально до 16 мм² | медь | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,201 |
| KADAMM УЗ-УМ-1/4-3/8-1.5 | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 1,5 м | — | 1,5 | AWG6 | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,472 |
| KADAMM УЗ-УМ-1/4-3/8-1.5Л | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 1,5 м, лужёная медь | 1/4"-3/8" | 1,5 | AWG 6 | медь, лужёная | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,473 |
| KADAMM УЗ-УН-1/2-3-1.5 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м | 1/2"-3" | — | AWG6 | медь | с двумя отверстиями | — | бутилкаучук и изоляционная лента | 0,60 |
| KADAMM УЗ-УН-1/2-3-1.5Л | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | — | AWG6 | лужёная медь | с двумя отверстиями | — | бутилкаучук и изоляционная лента | 0,60 |
| KADAMM УЗ-УН-1/2-3-1.5ЛБ | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь, без комплекта герметизации | 1/2"-3" | — | AWG6 | лужёная медь | с двумя отверстиями | — | — | 0,20 |
| KADAMM УЗ-УН-1/2-3-1.5ЛР2 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | 1,5 | AWG 6 | медь, лужёная | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 1,805 |
| KADAMM УЗ-УН-1/2-3-1.5ЛР3 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | — | AWG6, UL1015 | лужёная медь | с двумя отверстиями, соответствует UL | — | бутилкаучук и изоляционная лента | 0,60 |
| KADAMM УЗ-УН-1/2-3-1.5ЛР4 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | — | AWG6 | лужёная медь | с одним отверстием | 6 мм | — | 0,32 |
| KADAMM УЗ-УН-1/2-3-1.5ЛР5 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | 1,5 | AWG 6 | медь, лужёная | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,587 |
| KADAMM УЗ-УН-1/4-1.5/8-0.5 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,5 м | 1/4" – 1-5/8" | 0,5 | AWG 6 | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,23 |
| KADAMM УЗ-УН-1/4-1.5/8-0.5Б | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,5 м, без комплекта герметизации | 1/4"-1-5/8" | 0,5 | AWG 6 | медь, лужёная | с одним отверстием | M8 | — | 0,230 |
| KADAMM УЗ-УН-1/4-1.5/8-0.6 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,6 м | 1/4"-1-5/8" | 0,6 | AWG6, UL1015 | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,251 |
| KADAMM УЗ-УН-1/4-1.5/8-0.6Р2 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,6 м | 1/4" – 1-5/8" | 0,6 | AWG 6 | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,251 |
| KADAMM УЗ-УН-1/4-1.5/8-0.6Р3 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,6 м | 1/4"-1-5/8" | 0,6 | AWG6, UL1283 | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,251 |
| KADAMM УЗ-УН-1/4-1.5/8-0.6Р4 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,6 м | 1/4"-1-5/8" | 0,6 | 16мм 2 | медь, лужёная | с одним отверстием | M10 | бутилкаучук и изоляционная лента | 0,194 |
| KADAMM УЗ-УН-1/4-1.5/8-2Б | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 2 м, без комплекта герметизации | 1/4"-1-5/8" | 2 | AWG6 | медь, лужёная | с одним отверстием | M8 | — | 0,460 |
Как выбрать исполнение УЗ-У
- Длина и сечение провода заземления KADAMM УЗ-У должны позволить дотянуться до шины без натяжения.
- Комплект KADAMM УЗ-У подбирают по размеру фидера: хомут должен плотно лечь на внешний проводник.
- В заявке указывайте полный артикул строки таблицы, например KADAMM УЗ-УМ-1/4-3/8-0.6.
К странице KADAMM УЗ-У приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM УЗ-У — техническое описание 306.22 КБ
