Шины заземления KADAMM ШЗ, медь / T2 медь / латунь

Name: Шины заземления KADAMM ШЗ, медь / T2 медь / латунь
Brand: KADAMM
SKU: KADAMM ШЗ

Заземление кабеля: комплекты, шины, провода

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: крепления и монтаж АФУ KADAMM ШЗ — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Шины заземления KADAMM ШЗ — серия из 18 исполнений, медь / T2 медь / латунь.

Через KADAMM ШЗ грозовой и наведённый ток уходит в землю, минуя приёмопередатчик и разъёмы тракта. Изделия KADAMM ШЗ соединяют экран фидера или корпус оборудования с контуром заземления объекта связи.

Что входит в серию ШЗ

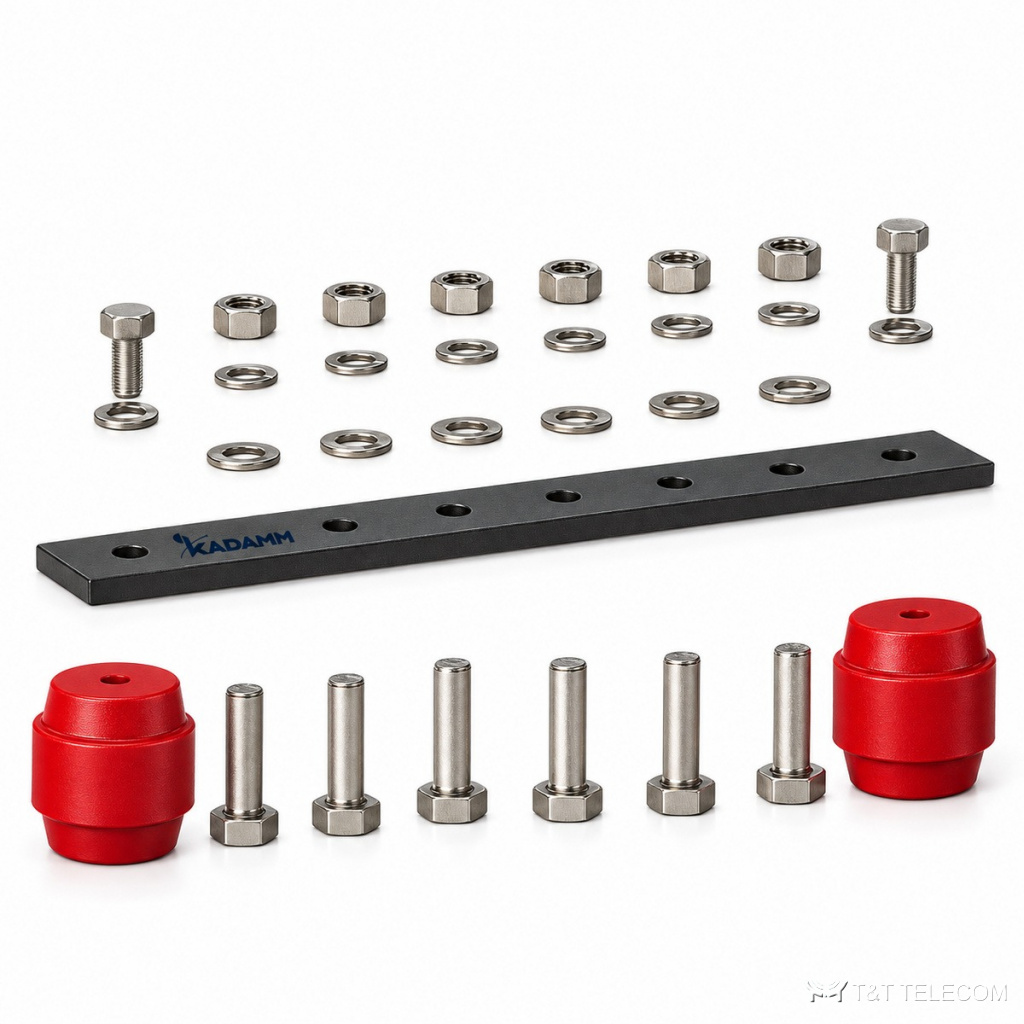

Примеры исполнений KADAMM ШЗ: шина-уголок заземления под 1 проходной разъём N; шина заземления 200×30×4 мм, медь, с крепежом; шина заземления 250×17×17 мм, латунь, с крепежом. Масса одного исполнения ШЗ — от 0,46 до 2,9 кг брутто. Длина изделий ШЗ по таблице — от 180 до 508 мм.

Характеристики KADAMM ШЗ

Параметр	Значение
Покрытие	по исполнению
Материал шины	по исполнению
Материал крепежа	нержавеющая сталь / нержавеющая сталь AISI 304 (по исполнению)
Материал изоляторов	композит DMC (полиэфирный пресс-материал) (у части исполнений)
Вставка изолятора	латунь Л63 (у части исполнений)
Материал кронштейна	нержавеющая сталь AISI 304 / сталь Q235 / сталь Q235 оцинкованная (по исполнению)
Число отверстий	по исполнению
Длина шины	по исполнению
Ширина шины	по исполнению
Толщина шины	по исполнению
Монтажное отверстие	11 мм / 11,1 мм / 9 мм (по исполнению)

Исполнения KADAMM ШЗ

Артикул	Исполнение	Материал	Ширина	Длина	Толщина	Масса брутто, кг
KADAMM ШЗ-1N	Шина-уголок заземления под 1 проходной разъём N	медь	—	—	—	0,661
KADAMM ШЗ-200х30х4-М	Шина заземления 200×30×4 мм, медь, с крепежом	—	—	—	—	0,455
KADAMM ШЗ-250х17х17-Л	Шина заземления 250×17×17 мм, латунь, с крепежом	—	—	—	—	0,455
KADAMM ШЗ-4У	Шина-уголок заземления на 4 отверстия	медь	69,85 мм	228,6 мм	—	0,75
KADAMM ШЗ-5х40х300-Ц	Шина заземления 5×40×300 мм, оцинкованная сталь, с крепежом	—	40 мм	300 мм	5 мм	0,955
KADAMM ШЗ-5х60х450-М	Шина заземления 5×60×450 мм, медь, с крепежом	—	—	450 мм	5 мм	1,555
KADAMM ШЗ-6х102х305-МЛ	Шина заземления 6×102×305 мм, лужёная медь	—	—	—	—	1,34
KADAMM ШЗ-6х102х508-МЛ	Шина заземления 6×102×508 мм, лужёная медь	—	—	—	—	2,2
KADAMM ШЗ-6х51х254-М	Шина заземления 6×51×254 мм, медь, с крепежом	сталь Q235 оцинкованная	—	—	—	1,226
KADAMM ШЗ-6х51х254-МЛ	Шина заземления 6×51×254 мм, лужёная медь, с крепежом	—	50,8 мм	254 мм	6,35 мм	1,165
KADAMM ШЗ-6х51х254-МЛР2	Шина заземления 6×51×254 мм, лужёная медь, с крепежом	сталь Q235	50,8 мм	254 мм	6,35 мм	1,665
KADAMM ШЗ-6х51х254-МЛР3	Шина заземления 6×51×254 мм, лужёная медь, с крепежом	сталь Q235 оцинкованная	—	—	—	1,226
KADAMM ШЗ-6х51х254-МР2	Шина заземления 6×51×254 мм, медь, с крепежом	—	—	—	—	1,226
KADAMM ШЗ-6х51х305-МЛ	Шина заземления 6×51×305 мм, лужёная медь, с крепежом	сталь Q235	50,8 мм	304,8 мм	6,35 мм	1,599
KADAMM ШЗ-6х51х508-М	Шина заземления 6×51×508 мм, медь, с крепежом	сталь Q235	50,8 мм	508 мм	6,35 мм	2,905
KADAMM ШЗ-6х64х318-МЛ	Шина заземления 6×64×318 мм, лужёная медь	медь	—	317,5 мм	—	0,864
KADAMM ШЗ-Г-180х15	Шина-гребёнка однополюсная 180×15×2,5 мм, лужёная медь	медь	—	180 мм	2,5 мм	0,96
KADAMM ШЗ-К-6х25х102-МЛ	Шина заземления 6×25×102 мм, лужёная медь, в комплекте с изоляторами и крепежом	—	—	—	—	0,52

Как выбрать исполнение ШЗ

Длина и сечение провода заземления KADAMM ШЗ должны позволить дотянуться до шины без натяжения.
Комплект KADAMM ШЗ подбирают по размеру фидера: хомут должен плотно лечь на внешний проводник.
В заявке указывайте полный артикул строки таблицы, например KADAMM ШЗ-1N.

К странице KADAMM ШЗ приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
