Соединители проводов заземления KADAMM СП, провод 27–365 мм²

Соединители проводов заземления KADAMM СП, провод 27–365 мм²
Заземление кабеля: комплекты, шины, провода
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: крепления и монтаж АФУKADAMM СП — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Соединители проводов заземления KADAMM СП — серия из 11 исполнений, провод 27–365 мм².

Изделия KADAMM СП соединяют экран фидера или корпус оборудования с контуром заземления объекта связи. Через KADAMM СП грозовой и наведённый ток уходит в землю, минуя приёмопередатчик и разъёмы тракта.

Что входит в серию СП

Примеры исполнений KADAMM СП: соединитель болтовой ответвительный для провода 35 мм²; соединитель болтовой ответвительный для провода 50–70 мм²; биметаллическая гильза, смазка, термоусадочная перчатка и трубки. Масса одного исполнения СП — от 0,02 до 0,35 кг брутто.

Материалы и условия работы

У серии KADAMM СП: материал — нержавеющая сталь AISI 304 (у части исполнений); работа при −40…+85 °C (у части исполнений).

Характеристики KADAMM СП

ПараметрЗначение
Цветжёлтый / трубки и перчатка — чёрные; смазка — белая; провода — синий и коричневый; гильза — серебристая и жёлтая / фуксия (по исполнению)
Материал болтовнержавеющая сталь AISI 304 (у части исполнений)
Покрытиелужение (у части исполнений)
БолтM10 / M12 / M8 (по исполнению)
Рабочая температура−40…+85 °C (у части исполнений)

Исполнения KADAMM СП

АртикулИсполнениеМатериалМасса брутто, кг

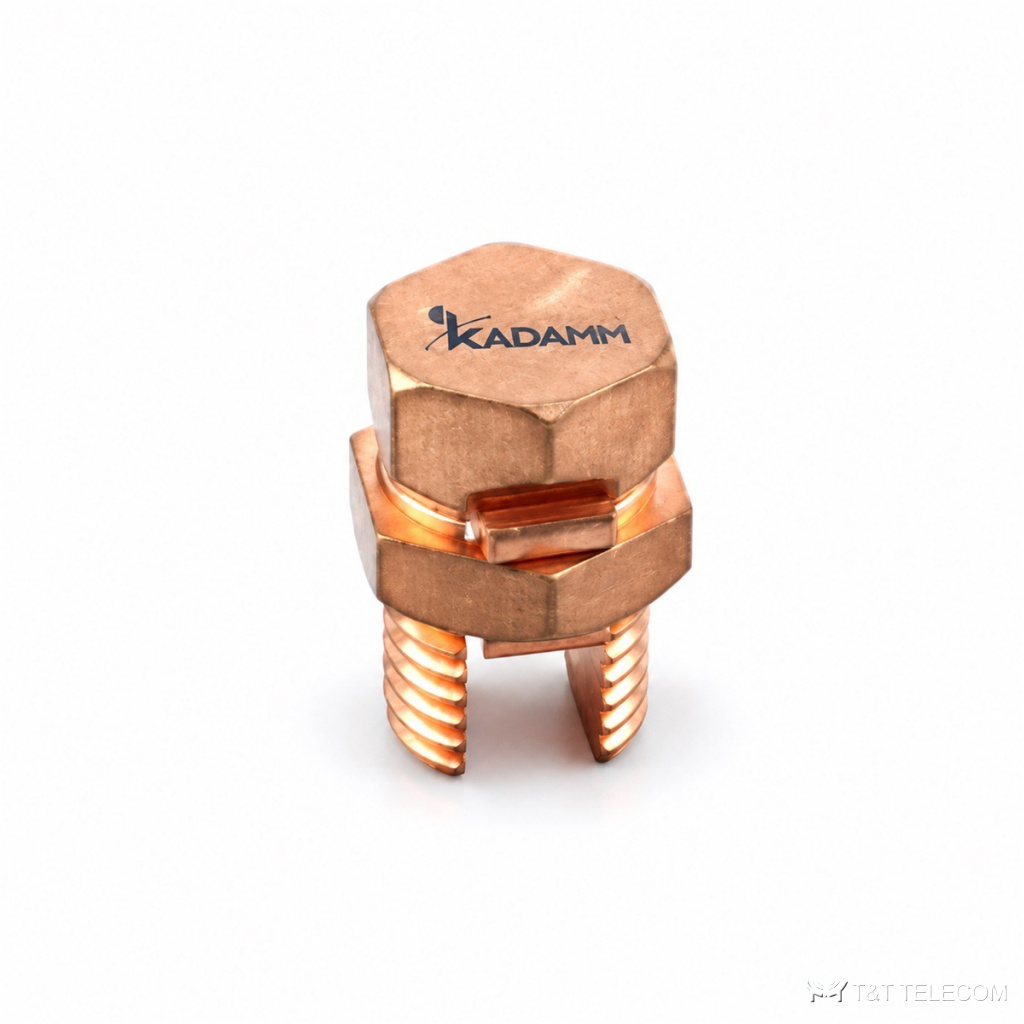

KADAMM СП-Б-35Соединитель болтовой ответвительный для провода 35 мм²латунь0,22
KADAMM СП-Б-50-70Соединитель болтовой ответвительный для провода 50–70 мм²латунь0,098
KADAMM СП-БМбиметаллическая гильза, смазка, термоусадочная перчатка и трубкигильза — медь и алюминиевый сплав (биметаллическая); термоусадочные трубки и перчатка — полиэтилен; провода — медь в оболочке ПВХ0,312
KADAMM СП-М-33.6-67.4магистраль 33,6–67,4 мм², ответвление 13,3–67,4 мм²латунь0,35
KADAMM СП-М-53.5-107магистраль 53,5–107 мм², ответвление 13,3–107 мм²латунь0,35
KADAMM СП-М-127-177магистраль 127–177 мм², ответвление 13,3–177 мм²латунь0,35
KADAMM СП-М-203-253магистраль 203–253 мм², ответвление 21,2–253 мм²латунь0,35
KADAMM СП-С-27-44Соединитель C-образный ответвительный для провода 27–44 мм²T3 медь0,02
KADAMM СП-С-77-98Соединитель C-образный ответвительный для провода 77–98 мм²T3 медь0,04
KADAMM СП-С-123-154Соединитель C-образный ответвительный для провода 123–154 мм²T3 медь0,324
KADAMM СП-С-289-365Соединитель C-образный ответвительный для провода 289–365 мм²медь М1 (T2)0,324

Как выбрать исполнение СП

  • Комплект KADAMM СП подбирают по размеру фидера: хомут должен плотно лечь на внешний проводник.
  • Длина и сечение провода заземления KADAMM СП должны позволить дотянуться до шины без натяжения.
  • В заявке указывайте полный артикул строки таблицы, например KADAMM СП-Б-35.

К странице KADAMM СП приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
