Устройства заземления кабеля быстрого монтажа KADAMM УЗ-Б, фидеры 1/4–1-5/8"

Устройства заземления кабеля быстрого монтажа KADAMM УЗ-Б, фидеры 1/4–1-5/8"
Заземление кабеля: комплекты, шины, провода
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: крепления и монтаж АФУKADAMM УЗ-Б — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

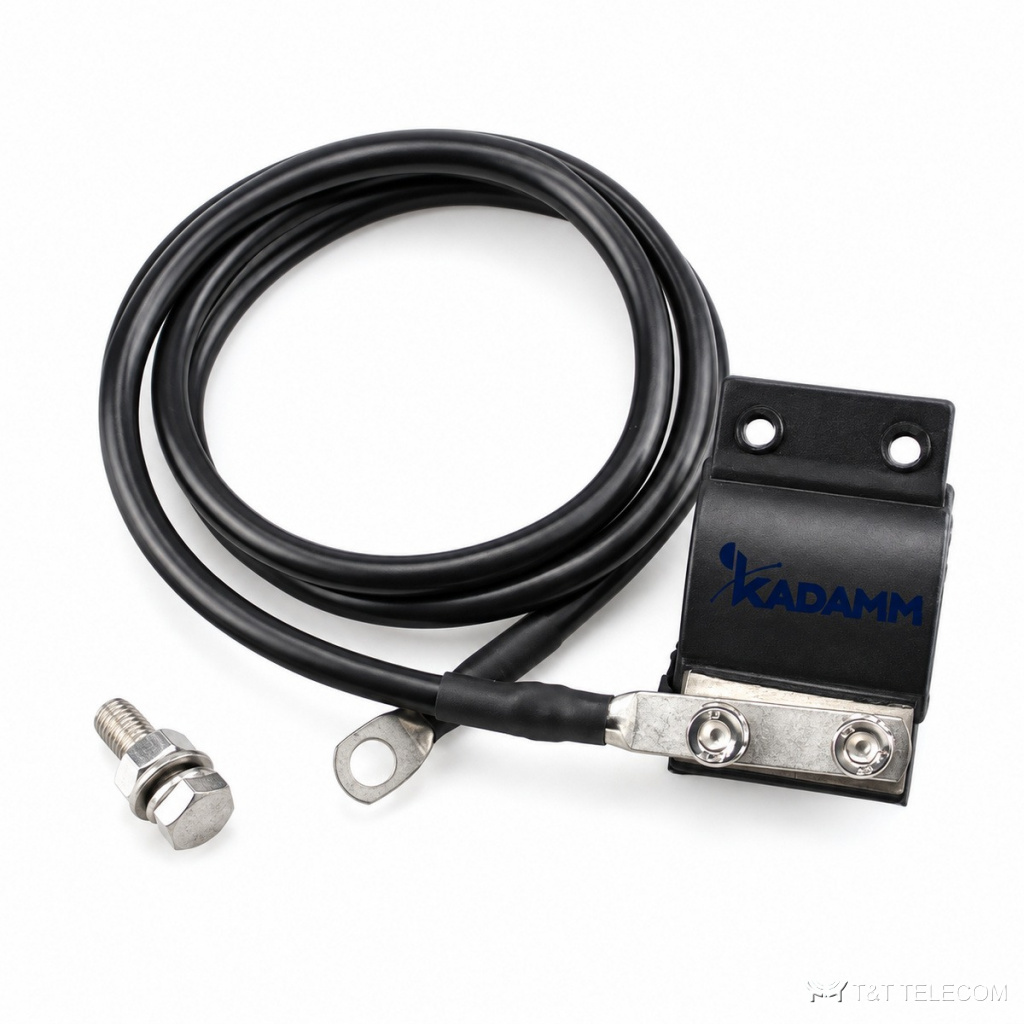

Устройства заземления кабеля быстрого монтажа KADAMM УЗ-Б — серия из 17 исполнений, фидеры 1/4–1-5/8".

Через KADAMM УЗ-Б грозовой и наведённый ток уходит в землю, минуя приёмопередатчик и разъёмы тракта. Изделия KADAMM УЗ-Б соединяют экран фидера или корпус оборудования с контуром заземления объекта связи.

Что входит в серию УЗ-Б

Примеры исполнений KADAMM УЗ-Б: устройство заземления кабеля быстрого монтажа 1-1/4", провод 0,6 м; устройство заземления кабеля быстрого монтажа 1-5/8", провод 0,6 м; устройство заземления кабеля быстрого монтажа 1/2", провод 0,5 м. Масса одного исполнения УЗ-Б — от 0,16 до 0,31 кг брутто.

Материалы и условия работы

У серии KADAMM УЗ-Б: материал — нержавеющая сталь.

Характеристики KADAMM УЗ-Б

ПараметрЗначение
Наконечникс одним отверстием
Материал винтовнержавеющая сталь
Материал шайбнержавеющая сталь
Материал пружинных шайбнержавеющая сталь
Материал гаекнержавеющая сталь
Отверстие наконечникаM8
Изоляция проводаПВХ (у части исполнений)
Материал провода заземленияалюминий, плакированный медью / медь (по исполнению)
ВинтM8×25 / M8×25 мм / M8×25мм (по исполнению)
Переходное сопротивление контактане более 10 мОм / не более 20 мОм (по исполнению)

Исполнения KADAMM УЗ-Б

АртикулИсполнениеДлина провода заземления, мСечение провода заземленияМатериал хомута заземленияМасса брутто, кг
KADAMM УЗ-Б-1.1/4-0.6Устройство заземления кабеля быстрого монтажа 1-1/4", провод 0,6 м0,66 AWGмедь0,2
KADAMM УЗ-Б-1.5/8-0.6Устройство заземления кабеля быстрого монтажа 1-5/8", провод 0,6 м0,66 AWGмедь0,19
KADAMM УЗ-Б-1/2-0.5Устройство заземления кабеля быстрого монтажа 1/2", провод 0,5 м0,56 AWGмедь0,182
KADAMM УЗ-Б-1/2-0.5Р2Устройство заземления кабеля быстрого монтажа 1/2", провод 0,5 м0,56 AWGмедь0,16
KADAMM УЗ-Б-1/2-0.6Устройство заземления кабеля быстрого монтажа 1/2", провод 0,6 м0,66 AWGмедь0,19
KADAMM УЗ-Б-1/2-1Устройство заземления кабеля быстрого монтажа 1/2", провод 1 м1AWG 6—0,25
KADAMM УЗ-Б-1/4-0.6Устройство заземления кабеля быстрого монтажа 1/4", провод 0,6 м0,6AWG6нержавеющая сталь с покрытием EPDM0,181
KADAMM УЗ-Б-1/4-0.8Устройство заземления кабеля быстрого монтажа 1/4", провод 0,8 м0,8AWG6нержавеющая сталь с покрытием EPDM0,181
KADAMM УЗ-Б-1/4-1.0Устройство заземления кабеля быстрого монтажа 1/4", провод 1,0 м1,06 AWGмедь0,31
KADAMM УЗ-Б-3/8-0.6Устройство заземления кабеля быстрого монтажа 3/8", провод 0,6 м0,6AWG6нержавеющая сталь с покрытием EPDM0,195
KADAMM УЗ-Б-3/8-0.7Устройство заземления кабеля быстрого монтажа 3/8", провод 0,7 м0,76 AWGмедь0,22
KADAMM УЗ-Б-7.2-7.6-0.6Устройство заземления кабеля быстрого монтажа 7.2–7.6 мм, провод 0,6 м0,66 AWGмедь0,19
KADAMM УЗ-Б-7.2-7.6-0.7Устройство заземления кабеля быстрого монтажа 7.2–7.6 мм, провод 0,7 м0,76 AWGмедь0,22
KADAMM УЗ-Б-7.2-7.6-1.0Устройство заземления кабеля быстрого монтажа 7.2–7.6 мм, провод 1,0 м1,06 AWGмедь0,257
KADAMM УЗ-Б-7/8-0.5Устройство заземления кабеля быстрого монтажа 7/8", провод 0,5 м0,56 AWGмедь0,16
KADAMM УЗ-Б-7/8-0.6Устройство заземления кабеля быстрого монтажа 7/8", провод 0,6 м0,66 AWGмедь0,19
KADAMM УЗ-Б-7/8-1.0Устройство заземления кабеля быстрого монтажа 7/8", провод 1,0 м1,06 AWGмедь0,31

Как выбрать исполнение УЗ-Б

  • Длина и сечение провода заземления KADAMM УЗ-Б должны позволить дотянуться до шины без натяжения.
  • Комплект KADAMM УЗ-Б подбирают по размеру фидера: хомут должен плотно лечь на внешний проводник.
  • В заявке указывайте полный артикул строки таблицы, например KADAMM УЗ-Б-1.1/4-0.6.

К странице KADAMM УЗ-Б приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
