Изоляторы и крепёж шин заземления KADAMM ИШ — серия из 12 исполнений.
Через KADAMM ИШ грозовой и наведённый ток уходит в землю, минуя приёмопередатчик и разъёмы тракта. Изделия KADAMM ИШ соединяют экран фидера или корпус оборудования с контуром заземления объекта связи.
Что входит в серию ИШ
Примеры исполнений KADAMM ИШ: изоляторы, кронштейны, уголковые адаптеры, крепёж; комплект крепежа шины заземления универсальный, без уголковых адаптеров; комплект крепежа шины заземления универсальный, оцинкованный. Масса одного исполнения ИШ — от 0,03 до 1,05 кг брутто.
Материалы и условия работы
У серии KADAMM ИШ: материал — алюминий / латунь / латунь Л63 (по исполнению); работа при −20…+140 °C / −30…+105 °C / −40…+85 °C (по исполнению).
Характеристики KADAMM ИШ
| Параметр | Значение |
|---|---|
| Материал вставки | алюминий / латунь / латунь Л63 (по исполнению) |
| Материал крепежа | нержавеющая сталь AISI 304 (у части исполнений) |
| Материал изоляторов | композит DMC (полиэфирный пресс-материал) / композит DMC (полиэфирный пресс-материал) · медь (по исполнению) |
| Вставка изолятора | латунь Л63 (у части исполнений) |
| Рабочая температура | −20…+140 °C / −30…+105 °C / −40…+85 °C (по исполнению) |
Исполнения KADAMM ИШ
| Артикул | Исполнение | Материал | Высота | Масса брутто, кг |
|---|---|---|---|---|
| KADAMM ИШ-Д | изоляторы, кронштейны, уголковые адаптеры, крепёж | — | 51 мм | 1,045 |
| KADAMM ИШ-ДБ | Комплект крепежа шины заземления универсальный, без уголковых адаптеров | — | 51 мм | 0,666 |
| KADAMM ИШ-ДЦ | Комплект крепежа шины заземления универсальный, оцинкованный | — | 51 мм | 1,048 |
| KADAMM ИШ-К-3/8 | Изолятор-стойка круглый с резьбовой вставкой 3/8" | — | 51 мм | 0,162 |
| KADAMM ИШ-КА | Комплект изоляторов шины заземления с уголковыми адаптерами и крепежом | сталь Q235 | — | 0,758 |
| KADAMM ИШ-КК | Комплект круглых изоляторов шины заземления с болтами и шайбами | — | — | 0,400 |
| KADAMM ИШ-КР | Кронштейн крепления шины заземления | углеродистая сталь | 25,4 мм | 0,113 |
| KADAMM ИШ-КЭ-3х10 | Кронштейн экрана шины заземления, 3 отверстия Ø10,3 мм, нержавеющая сталь AISI 304 | нержавеющая сталь AISI 304 | — | 0,107 |
| KADAMM ИШ-С-3/8Л | Изолятор-стойка с латунной резьбовой вставкой 3/8" | пресс-материал BMC | 35 мм | 0,085 |
| KADAMM ИШ-СК | изоляторы, кронштейны, крепёж | нержавеющая сталь AISI 304 | 51 мм | 0,627 |

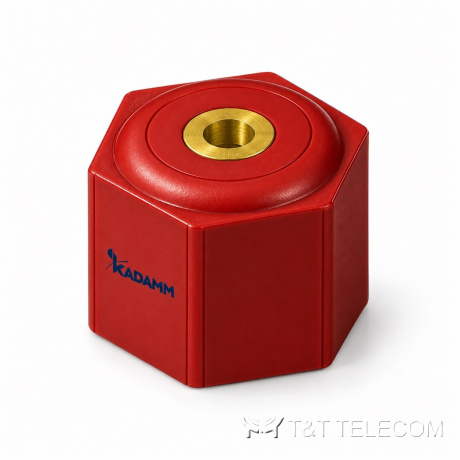

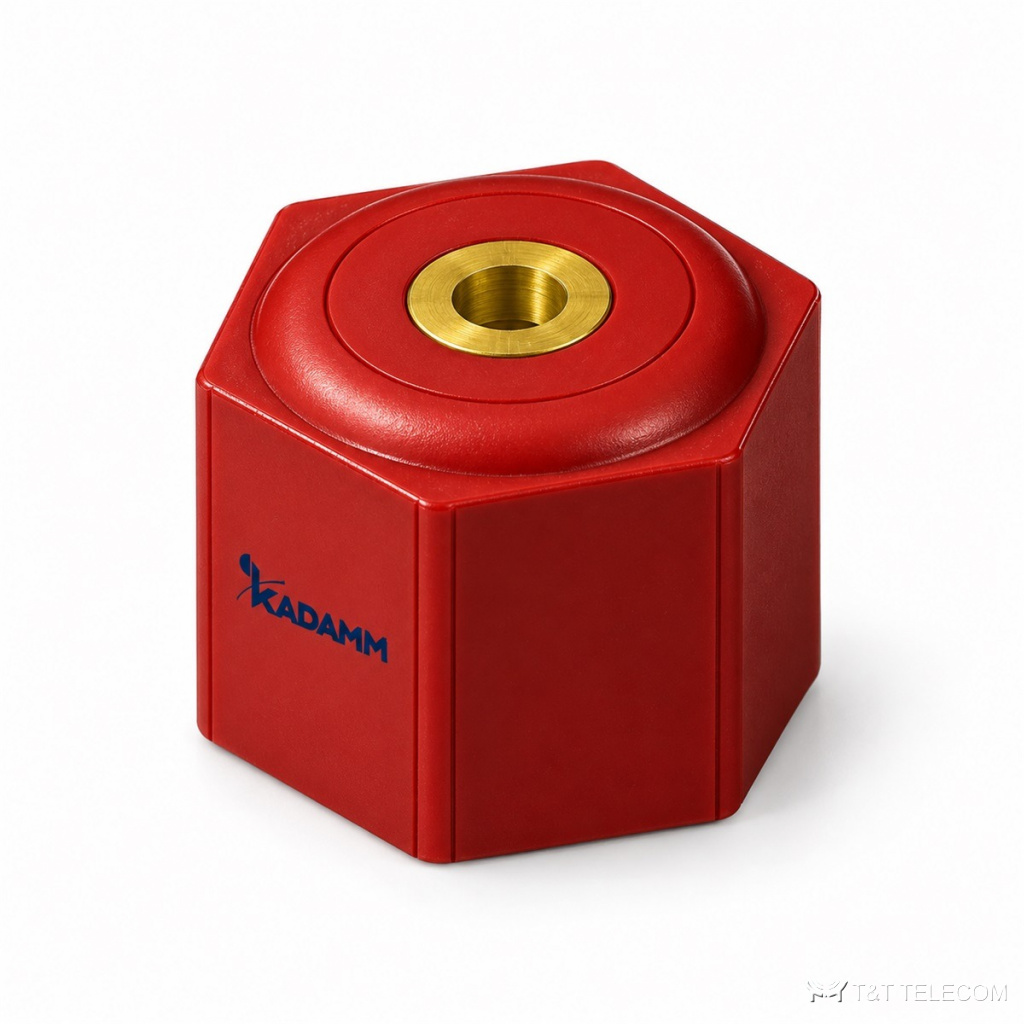

| KADAMM ИШ-Ш-1/4 | Изолятор шестигранный с резьбовой вставкой 1/4" | — | 25,4 мм | 0,033 |
| KADAMM ИШ-Ш-5/8 | Изолятор шестигранный с резьбовой вставкой 5/8" | — | — | 0,229 |
Как выбрать исполнение ИШ
- Длина и сечение провода заземления KADAMM ИШ должны позволить дотянуться до шины без натяжения.
- Комплект KADAMM ИШ подбирают по размеру фидера: хомут должен плотно лечь на внешний проводник.
- В заявке указывайте полный артикул строки таблицы, например KADAMM ИШ-Д.
К странице KADAMM ИШ приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM ИШ — техническое описание 236.63 КБ
