Кабель радиочастотный

Кабель радиочастотный — коаксиальный кабель для передачи высокочастотных сигналов между антеннами, приёмопередатчиками, измерительными приборами и блоками аппаратуры. В разделе собраны радиочастотные коаксиальные кабели с волновым сопротивлением 50 и 75 Ом, СВЧ-кабели и готовые кабельные сборки.

Подразделы

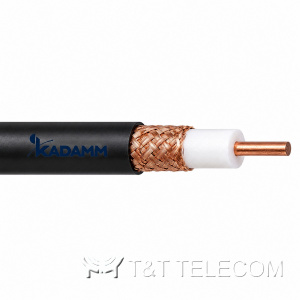

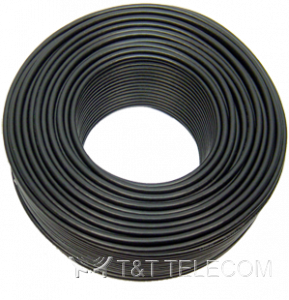

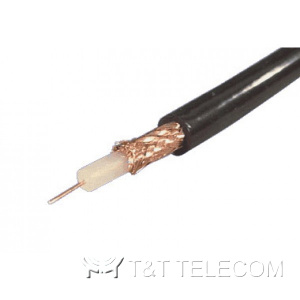

• Кабель коаксиальный 50 Ом — кабели RG общего применения, термостойкие, прецизионные и с двойным экраном, серии D-FB и DX, отечественные кабели РК-50.

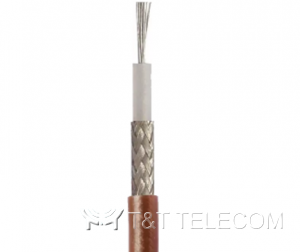

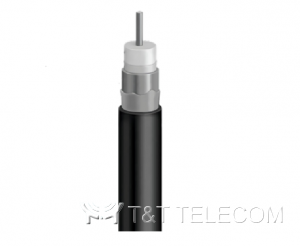

• Кабель коаксиальный 75 Ом — для телевизионных, видео- и измерительных трактов, в том числе кабели РК-75.

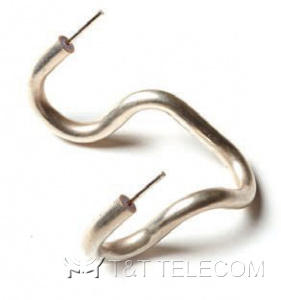

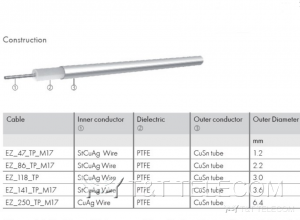

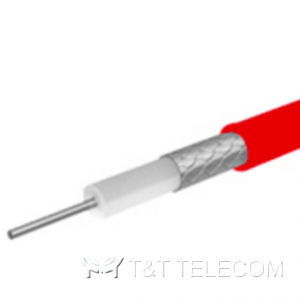

• Кабель коаксиальный СВЧ — кабели для высоких частот, включая полужёсткие (semi-rigid) и формуемые вручную (hand-formable).

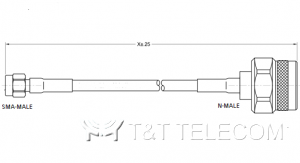

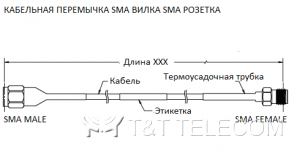

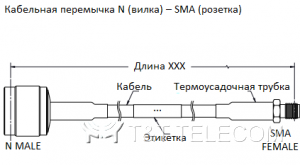

• Кабельные сборки ВЧ/СВЧ — отрезки кабеля с установленными коаксиальными разъёмами.

Типы конструкций

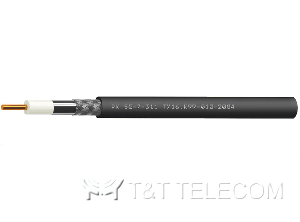

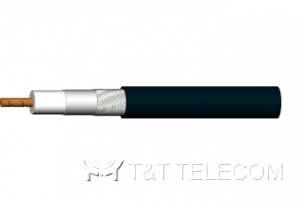

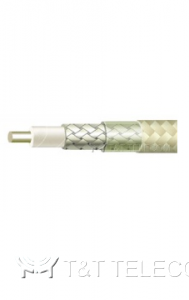

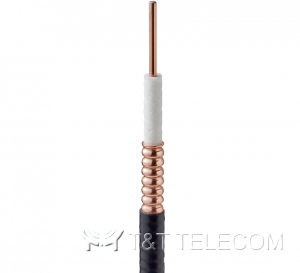

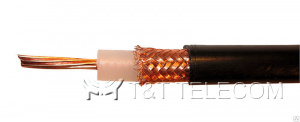

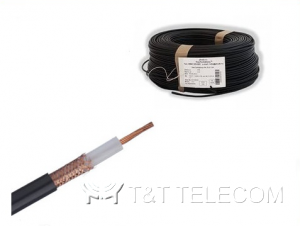

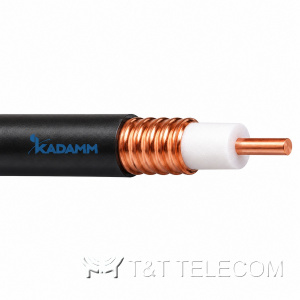

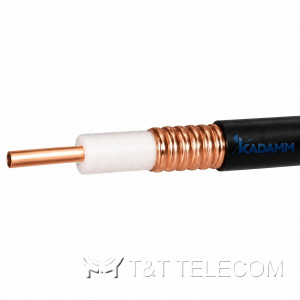

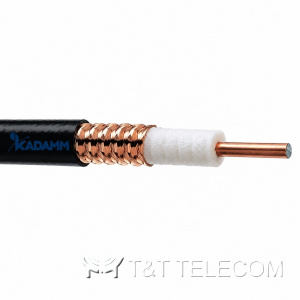

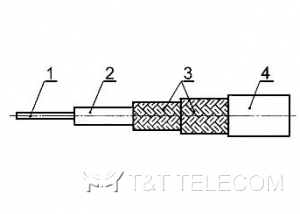

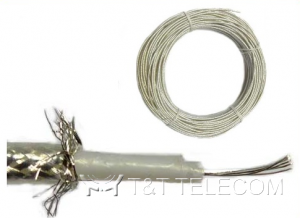

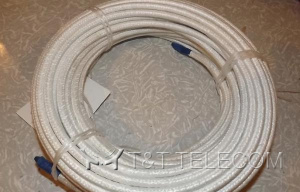

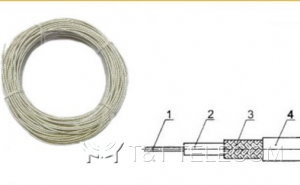

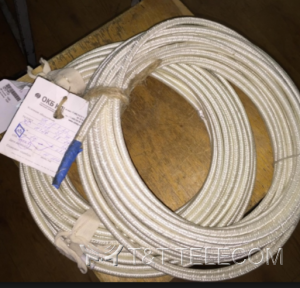

В каталоге представлены фидерные кабели с внешним проводником из сплошной гофрированной трубки, в том числе огнестойкие, радиоизлучающие кабели, кабели с двойной экранировкой из металлизированной ленты и оплётки, полужёсткие и формуемые СВЧ-кабели, твинаксиальные и триаксиальные кабели. Радиочастотные кабели RG обозначаются по американской системе, отечественные кабели РК — по ГОСТ: кабель радиочастотный РК 50 и РК 75 выпускается обычной теплостойкости (до 100 °С) и повышенной теплостойкости (до 250 °С).

На что смотреть при выборе

• Волновое сопротивление радиочастотного кабеля должно совпадать с сопротивлением оборудования, разъёмов и антенны: 50 Ом — для радиосвязи и СВЧ-трактов, 75 Ом — для телевидения и видео.
• Затухание на рабочей частоте с учётом длины линии.
• Допустимая мощность и рабочая частота.
• Диаметр, гибкость и минимальный радиус изгиба.
• Материалы диэлектрика и оболочки (PE, PTFE, FEP, ПВХ, безгалогенные) — по температуре и требованиям пожарной безопасности.
• Совместимость с выбранным типом коаксиального разъёма.

Подбор и поставка

Подберём радиочастотный кабель, разъёмы и при необходимости изготовим кабельные сборки; организуем поставку.
