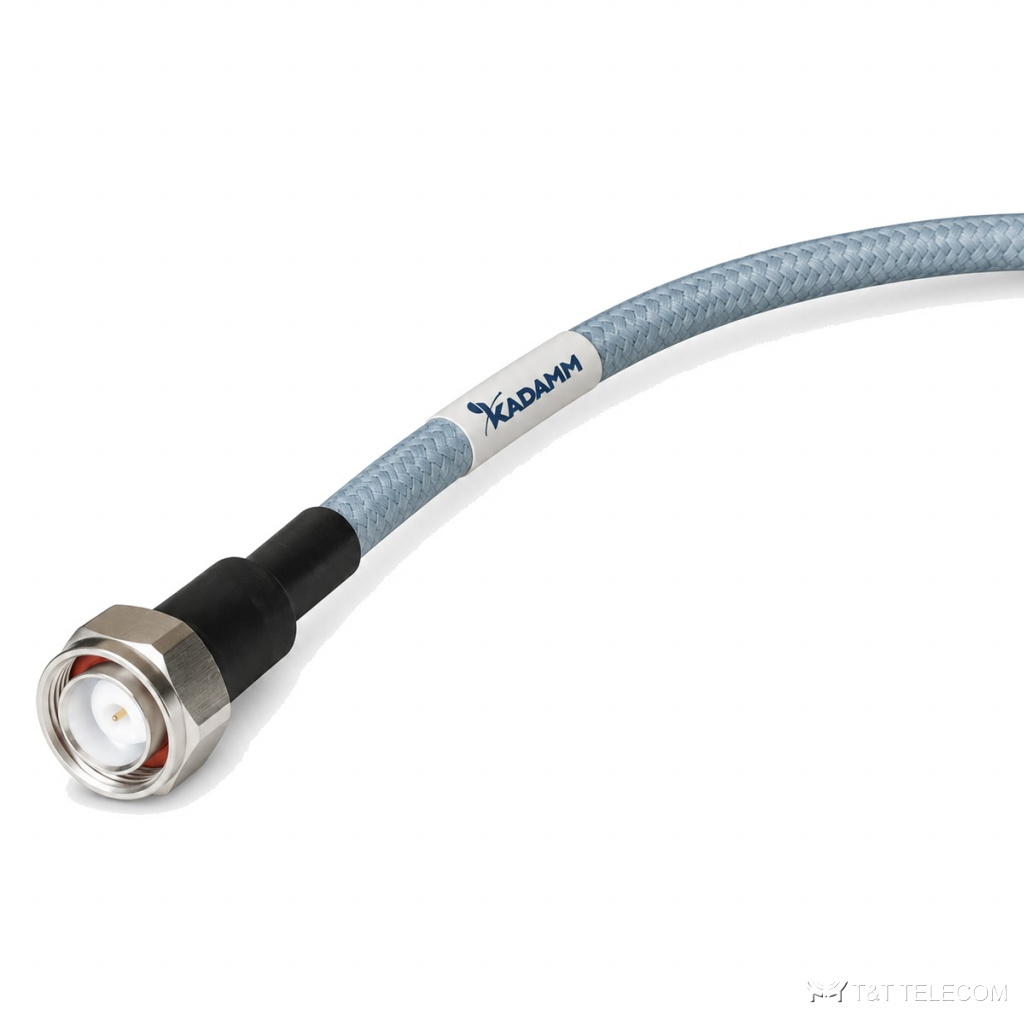

KADAMM КС-СИ — серия из 2 кабельных сборок СВЧ, до 8 ГГц. Фазостабильные сборки КС-СИ сохраняют параметры при изгибе и смене температуры. Основное о КС-СИ: диапазон до 8 ГГц.
Где применяют
- Векторные анализаторы цепей и измерительные стенды — КС-СИ.
- Межблочные соединения в радиолокационной и связной аппаратуре — КС-СИ.
- Испытания и калибровка — КС-СИ.
Исполнения серии КС-СИ
| Артикул | Частоты, ГГц | 0,1 ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 3 ГГц | 4 ГГц | 5 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-1200 | 8 | 4,0 | 7,0 | 9,1 | 13,0 | 18,8 | 23,3 | 27,2 | 30,7 |
| KADAMM КС-1500-1 | 6 | 3,1 | 5,5 | 7,1 | 10,3 | 14,8 | 18,5 | 21,6 | 24,5 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | многопроволочная посеребрённая медь |
| Материал | диэлектрик | PTFE пониженной плотности |
| Материал | внутренний экран | посеребрённая медная лента |
| Материал | промежуточный слой | алюминиевая лента |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | FEP |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 76 |
| Эффективность экранирования, дБ | более 90 |
| Интермодуляция (PIM), дБн | -155 |
| Рабочая температура, °C | -55–+200 |
На что смотреть при выборе
- Полоса модели КС-СИ должна перекрывать рабочие частоты (серия: до 8 ГГц).
Поставка и документы
Поставляем KADAMM КС-СИ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у КС-СИ?
У КС-СИ — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия КС-СИ?
Диапазон серии КС-СИ — до 8 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на КС-СИ?
К карточке КС-СИ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
