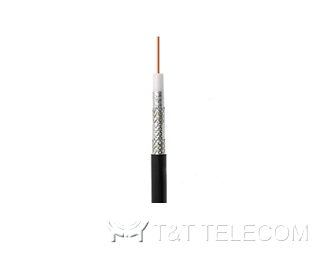

5D-FB PE Кабель коаксиальный с двойным экраном, центральным проводником из чистой меди, 7.5 мм

Name: 5D-FB PE Кабель коаксиальный с двойным экраном, центральным проводником из чистой меди, 7.5 мм
Price: 200 RUB

Кабели D-FB, DX

Цена200 руб.

Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.

Технические данные 5D-FB PE

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

5D-FB PE — радиочастотный коаксиальный кабель 50 Ом наружным диаметром 7,5 мм с двойным экраном и центральным проводником из чистой меди. Диэлектрик — вспененный полиэтилен, оболочка — чёрный полиэтилен.

Назначение и применение

Фидерный кабель для антенн радиосвязи, сотовой связи и Wi-Fi, а также для коротких ВЧ-перемычек; таблица затухания приведена до 3 ГГц.

Конструкция

Элемент	Значение
Внутренний проводник	1,80 мм, чистая медь
Диэлектрик	4,95 мм, вспененный полиэтилен
Экран	двусторонняя алюминиевая фольга
Внешний проводник	5,70 мм, лужёная медь (плотность 86%)
Оболочка (чёрная)	7,50 мм, полиэтилен

Электрические и механические характеристики

Параметр	Значение
Погонная ёмкость	80 пФ/м
Волновое сопротивление	50 Ом
Скорость распространения	83%
Испытательное напряжение изоляции 50 Гц (1 мин)	2500 В
Напряжение пробоя оболочки	3000 В (ср. кв.)
Эффективность экранирования	≥ 80 дБ
Обратные потери	≥ 20,8 дБ
Минимальный радиус изгиба	25 мм
Рабочая температура	-40…+70 °C
Температура монтажа	-30…+60 °C
Усилие на разрыв	55 кг

Типовое затухание, дБ/100 м

Частота, МГц	150	280	350	400	800	900	1200	1500	1900	2000	2400	3000
Затухание	7,60	10,70	12,10	12,70	18,60	19,70	23,80	27,00	31,10	32,20	35,60	40,80

Информация для заказа

Обозначение: кабель коаксиальный 5D-FB BC TC PE, где BC — чистая медь, TC — лужёная медь, PE — полиэтилен.
