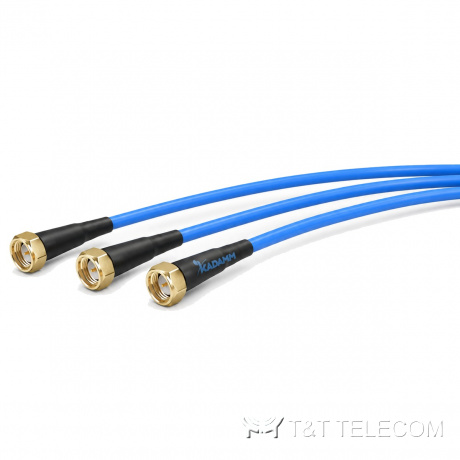

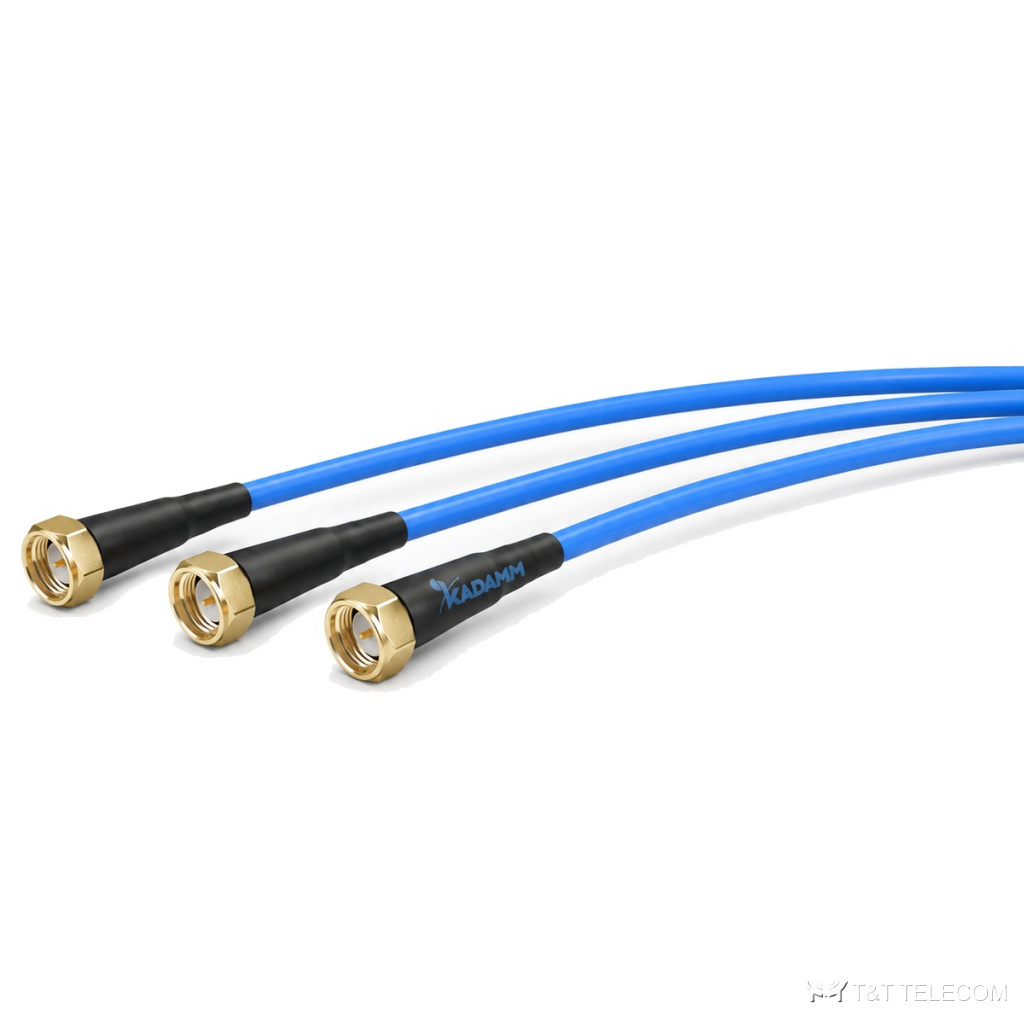

Серия кабельных сборок СВЧ KADAMM КС-Г — до 40 ГГц, 3 модели

Серия кабельных сборок СВЧ KADAMM КС-Г — до 40 ГГц, 3 модели
Кабельные радиочастотные сборки СВЧ-диапазона
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM КС-Г — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM КС-Г — серия из 3 кабельных сборок СВЧ, до 40 ГГц. КС-Г передают СВЧ-сигнал между приборами и узлами с малыми потерями и стабильной фазой. Основное о КС-Г: диапазон до 40 ГГц.

Область применения

  • Векторные анализаторы цепей и измерительные стенды — КС-Г.
  • Межблочные соединения в радиолокационной и связной аппаратуре — КС-Г.
  • Испытания и калибровка — КС-Г.

Исполнения серии КС-Г

АртикулЧастоты, ГГц0,3 ГГц0,5 ГГц1 ГГц2 ГГц6 ГГц8 ГГц12,4 ГГц18 ГГц
KADAMM КС-1601873,895,4135,2191,7334,0386,6483,2584,7
KADAMM КС-280-14037,048,269,3100,4183,7216,4279,0348,2
KADAMM КС-400-226,519,926,238,256,3107,5128,3169,4216,1

Общие характеристики

ПараметрЗначение
Материал | внутренний проводникпосеребрённая медь
Материал | диэлектрикPTFE
Материал | внутренний экранпосеребрённая медная лента
Материал | внешний экранпосеребрённая медная оплётка
Материал | оболочкаFEP (у KADAMM КС-160 — PFA)
Частота отсечки, ГГц110 62 34
Волновое сопротивление, Ом50
Коэффициент укорочения (скорость распространения), %70
Эффективность экранирования, дБболее 90
Рабочая температура, °C-55–+125

Подбор исполнения

  • Сначала выбирают строку КС-Г по частоте — серия перекрывает до 40 ГГц.

Поставка и документы

Поставляем KADAMM КС-Г по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на КС-Г?
К карточке КС-Г приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии КС-Г?
По таблице исполнений КС-Г: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у КС-Г?
У КС-Г — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
