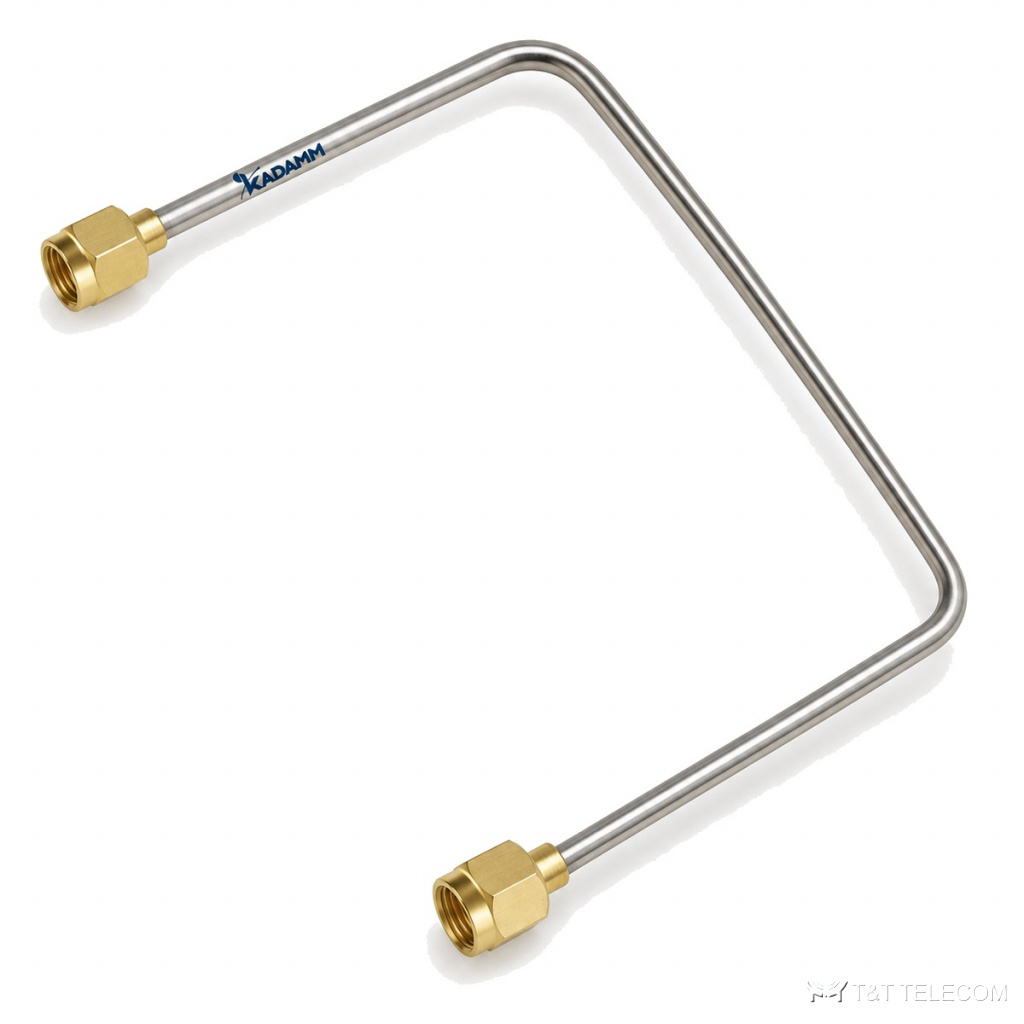

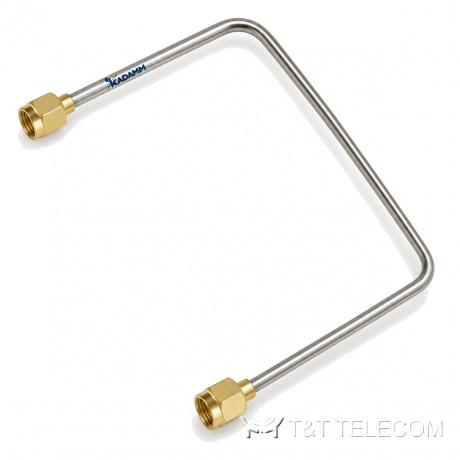

Серия кабельных сборок СВЧ KADAMM КС-ПЖ — до 40 ГГц, 4 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM КС-ПЖ — серия из 4 кабельных сборок СВЧ, до 40 ГГц. КС-ПЖ передают СВЧ-сигнал между приборами и узлами с малыми потерями и стабильной фазой. Параметры КС-ПЖ: диапазон до 40 ГГц.
Для каких задач
- Испытания и калибровка — КС-ПЖ.
- Векторные анализаторы цепей и измерительные стенды — КС-ПЖ.
- Межблочные соединения в радиолокационной и связной аппаратуре — КС-ПЖ.
Исполнения серии КС-ПЖ
| Артикул | Частоты, ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 6 ГГц | 10 ГГц | 12,4 ГГц | 18 ГГц | 26,5 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-020 | 40 | 130 | 170 | 240 | 600 | 780 | 870 | 1060 | 1300 |
| KADAMM КС-047-2 | 40 | 62 | 80 | 114 | 290 | 380 | 430 | 520 | 650 |
| KADAMM КС-086-2 | 40 | 35,0 | 45,5 | 64,9 | 166,6 | 219,9 | 247,6 | 304,9 | 379,9 |
| KADAMM КС-141-2 | 26,5 | 20,3 | 26,5 | 38,2 | 102,4 | 137,7 | 156,4 | 195,9 | 249,2 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | посеребрённая медь |
| Материал | диэлектрик | PTFE |
| Материал | внешний проводник | бесшовная медная трубка с покрытием тройным сплавом |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 70 |
| Эффективность экранирования, дБ | более 165 |
| Рабочая температура, °C | -55–+125 |
На что смотреть при выборе
- Сначала выбирают строку КС-ПЖ по частоте — серия перекрывает до 40 ГГц.
Поставка и документы
Модели KADAMM КС-ПЖ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у КС-ПЖ?
У КС-ПЖ — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия КС-ПЖ?
Диапазон серии КС-ПЖ — до 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на КС-ПЖ?
К карточке КС-ПЖ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM КС-ПЖ — техническое описание 232.61 КБ
