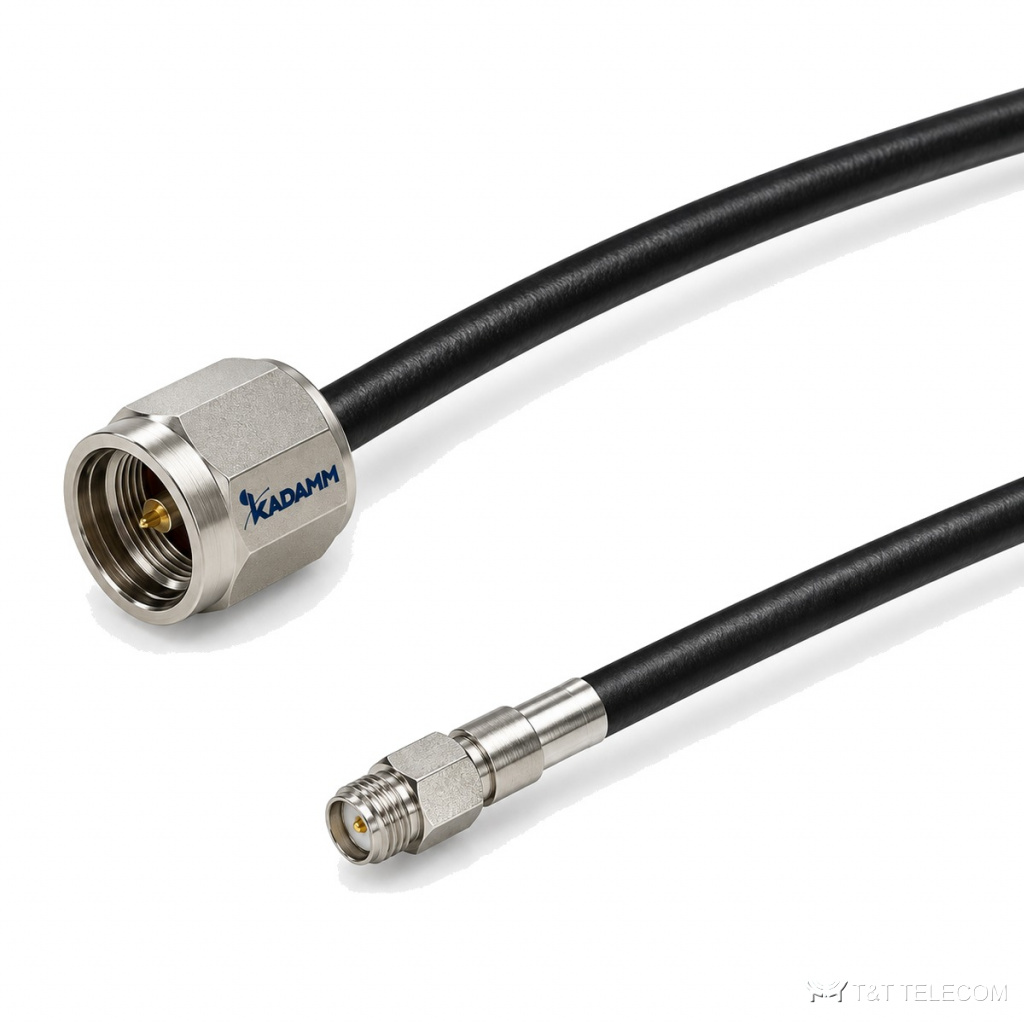

KADAMM КС-НП-С — серия из 10 кабельных сборок СВЧ, до 5,8 ГГц. Фазостабильные сборки КС-НП-С сохраняют параметры при изгибе и смене температуры. Коротко о КС-НП-С: диапазон до 5,8 ГГц.
Для каких задач
- Векторные анализаторы цепей и измерительные стенды — КС-НП-С.
- Межблочные соединения в радиолокационной и связной аппаратуре — КС-НП-С.
- Испытания и калибровка — КС-НП-С.
Исполнения серии КС-НП-С
| Артикул | Частоты, ГГц | 0,03 ГГц | 0,05 ГГц | 0,15 ГГц | 0,22 ГГц | 0,45 ГГц | 0,9 ГГц | 1,5 ГГц | 1,8 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-1000-2 | 5,8 | 2,2 | 2,9 | 5,1 | 6,2 | 8,9 | 12,8 | 16,9 | 18,6 |
| KADAMM КС-1000U | 5,8 | 2,7 | 3,5 | 6,1 | 7,4 | 10,7 | 15,4 | 20,3 | 22,4 |
| KADAMM КС-1500-2 | 5,8 | 1,4 | 1,8 | 3,2 | 3,9 | 5,7 | 8,4 | 11,1 | 12,3 |
| KADAMM КС-1500U | 2 | 1,7 | 2,2 | 3,8 | 4,6 | 6,8 | 9,8 | 13,1 | 14,5 |
| KADAMM КС-280-2 | 5,8 | 12,9 | 16,7 | 29,4 | 35,8 | 52,0 | 75,1 | 99,0 | 109,3 |
| KADAMM КС-500-4 | 5,8 | 6,5 | 8,4 | 14,7 | 17,8 | 25,7 | 36,7 | 47,9 | 52,8 |
| KADAMM КС-500U | 5,8 | 7,7 | 10,0 | 17,4 | 21,1 | 30,4 | 43,5 | 56,8 | 62,5 |
| KADAMM КС-600-2 | 5,8 | 4,4 | 5,7 | 10,0 | 12,2 | 17,5 | 25,1 | 32,8 | 36,1 |
| KADAMM КС-600U | 5,8 | 5,3 | 6,9 | 12,1 | 14,6 | 21,1 | 30,2 | 39,5 | 43,4 |
| KADAMM КС-700 | 5,8 | 3,5 | 4,6 | 8,0 | 9,7 | 14,1 | 20,2 | 26,4 | 29,1 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Волновое сопротивление, Ом | 50 |
| Эффективность экранирования, дБ | более 90 |
| Рабочая температура, °C | -40–+85 |
Подбор исполнения
- Полоса модели КС-НП-С должна перекрывать рабочие частоты (серия: до 5,8 ГГц).
Поставка и документы
Поставляем KADAMM КС-НП-С по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии КС-НП-С?
По таблице исполнений КС-НП-С: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у КС-НП-С?
У КС-НП-С — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия КС-НП-С?
Диапазон серии КС-НП-С — до 5,8 ГГц; полоса конкретной модели — в таблице исполнений.
