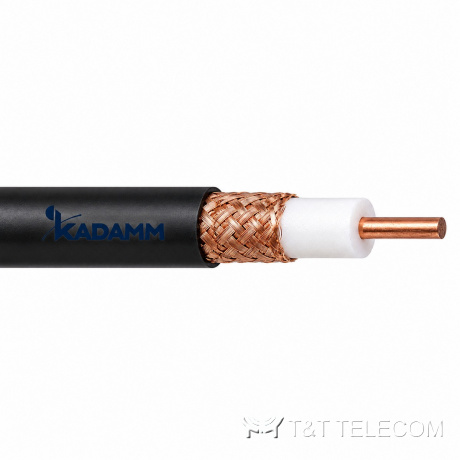

Гибкий коаксиальный кабель KADAMM RG8-50F — RG8 (10,16 мм), 50 Ом, до 6000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Гибкий коаксиальный кабель KADAMM RG8-50F типоразмера RG8 (10,16 мм): волновое сопротивление 50 ± 2 Ом, рабочие частоты до 6000 МГц.
KADAMM RG8-50F прокладывают там, где нужен гибкий кабель: короткие перемычки, подключение оборудования в аппаратной, антенны радиосвязи на небольшом удалении. Наружный диаметр RG8-50F — 10,16 мм, поэтому кабель удобно вести по стойкам и через кабельные вводы.

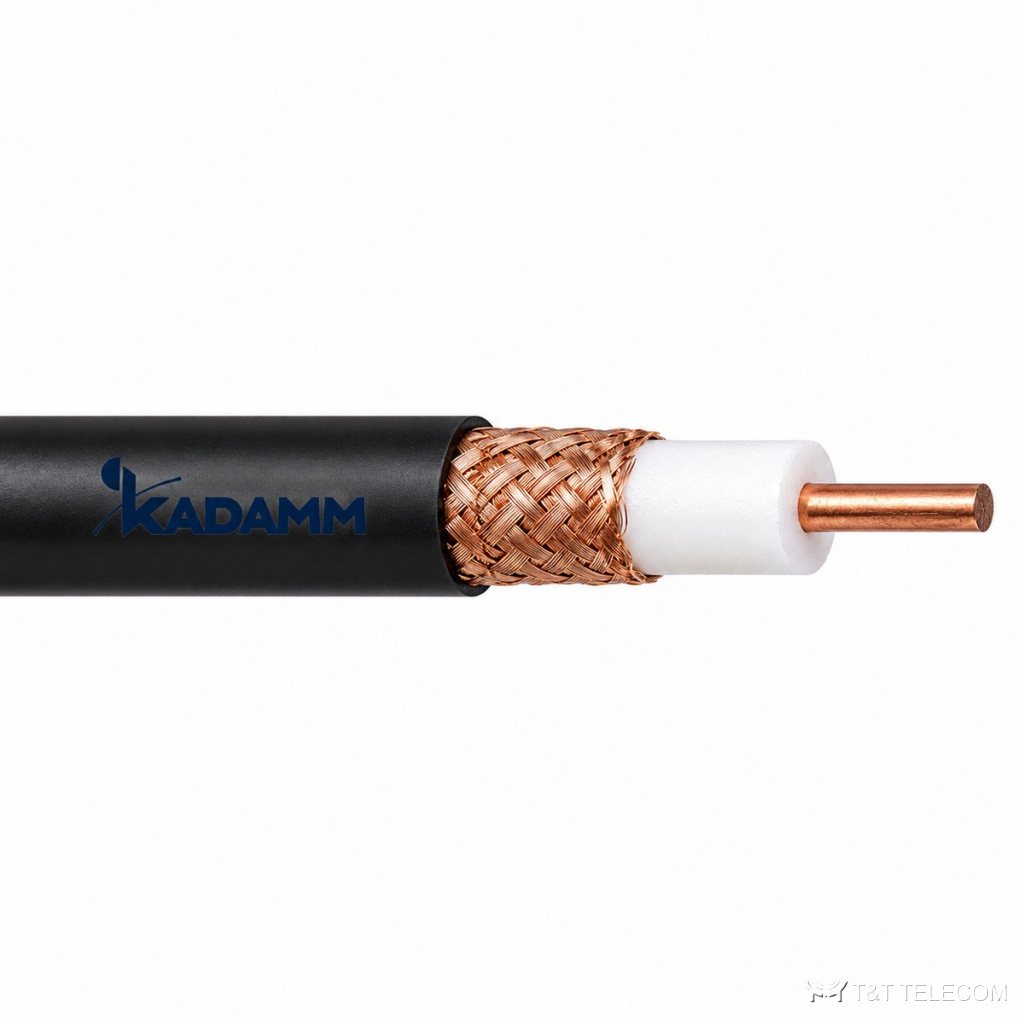

Конструкция RG8-50F
У KADAMM RG8-50F: центральная жила — медь диаметром 2,74 мм; диэлектрик — вспененный полиэтилен диаметром 7,24 мм; экран — алюминиевая фольга и оплётка из алюминиево-магниевой проволоки диаметром 8,13 мм; оболочка — полиэтилен диаметром 10,16 мм.
Характеристики KADAMM RG8-50F
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 ± 2 Ом |
| Максимальная рабочая частота | 6000 МГц |
| Затухание | 2,2 дБ/100 м на 30 МГц; 5,0 дБ/100 м на 150 МГц; 8,9 дБ/100 м на 450 МГц; 12,8 дБ/100 м на 900 МГц; 18,6 дБ/100 м на 1800 МГц; 22,2 дБ/100 м на 2500 МГц; 35,5 дБ/100 м на 5800 МГц |
| Коэффициент распространения | 85 % |
| Погонная ёмкость | 78,4 пФ/м |
| Экранирование | более 90 дБ |
| Рабочее напряжение | 4 кВ (действующее) |
| Внутренний проводник | медь диаметром 2,74 мм |
| Диэлектрик | вспененный полиэтилен диаметром 7,24 мм |
| Внешний проводник | алюминиевая фольга и оплётка из алюминиево-магниевой проволоки диаметром 8,13 мм |
| Оболочка | полиэтилен диаметром 10,16 мм |
| Рабочая температура | −30 … +80 °C |
| Поставка | отрезками по заказу, с разделкой и разъёмами по запросу |
Как подобрать и проложить RG8-50F
- Типоразмер RG8-50F выбирают по длине трассы и частоте: чем длиннее фидер и выше диапазон, тем толще нужен кабель.
- Разъёмы под RG8-50F подбирают именно под этот кабель; разделку делают инструментом под его типоразмер.
- Затухание RG8-50F на 900 МГц — около 12,8 дБ/100 м; по таблице считают потери на всю длину трассы.
- Крепления, заземление и кабельные вводы под RG8-50F есть в разделе «Крепления и монтаж АФУ».
К странице KADAMM RG8-50F приложены техническое описание кабелей KADAMM и каталог. Поставляем отрезками нужной длины, по запросу — с разделкой и разъёмами.
