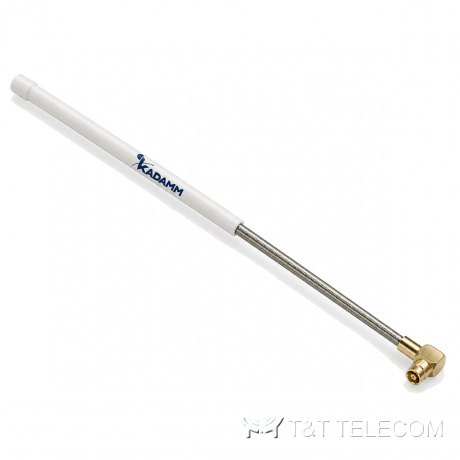

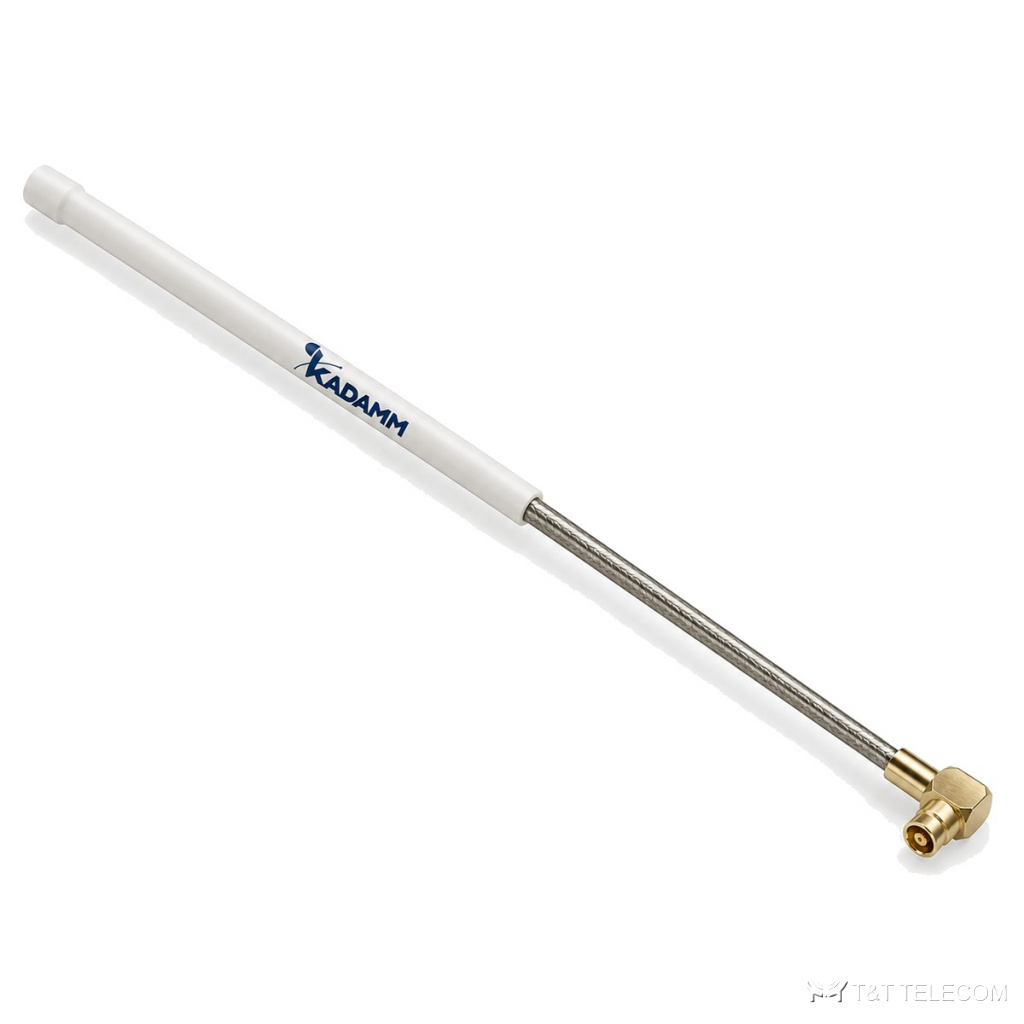

KADAMM КС-ПГ — серия из 4 кабельных сборок СВЧ, до 40 ГГц. КС-ПГ передают СВЧ-сигнал между приборами и узлами с малыми потерями и стабильной фазой. Параметры КС-ПГ: диапазон до 40 ГГц.
Для каких задач
- Векторные анализаторы цепей и измерительные стенды — КС-ПГ.
- Межблочные соединения в радиолокационной и связной аппаратуре — КС-ПГ.
- Испытания и калибровка — КС-ПГ.
Исполнения серии КС-ПГ
| Артикул | Частоты, ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 12,4 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-047-1 | 20 | 63 | 82 | 118 | 171 | 314 | 370 | 476 | 594,6 |
| KADAMM КС-086-1 | 40 | 38,2 | 49,8 | 71,9 | 104,6 | 193,8 | 229,1 | 297,4 | 373,6 |
| KADAMM КС-141-1 | 6 | 20,6 | 27 | 39,4 | 58,1 | 110,7 | — | — | — |
| KADAMM КС-250 | 6 | 12,14 | 16,03 | 23,6 | 35,23 | 69,09 | — | — | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | посеребрённая медь (у KADAMM КС-047-1 — посеребрённая омеднённая сталь) |
| Материал | диэлектрик | PTFE |
| Материал | внутренний экран | луженая медная оплётка |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 70 |
Как выбрать модель
- Полоса модели КС-ПГ должна перекрывать рабочие частоты (серия: до 40 ГГц).
Поставка и документы
Поставляем KADAMM КС-ПГ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии КС-ПГ?
По таблице исполнений КС-ПГ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у КС-ПГ?
У КС-ПГ — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия КС-ПГ?
Диапазон серии КС-ПГ — до 40 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM КС-ПГ — техническое описание 231.81 КБ
