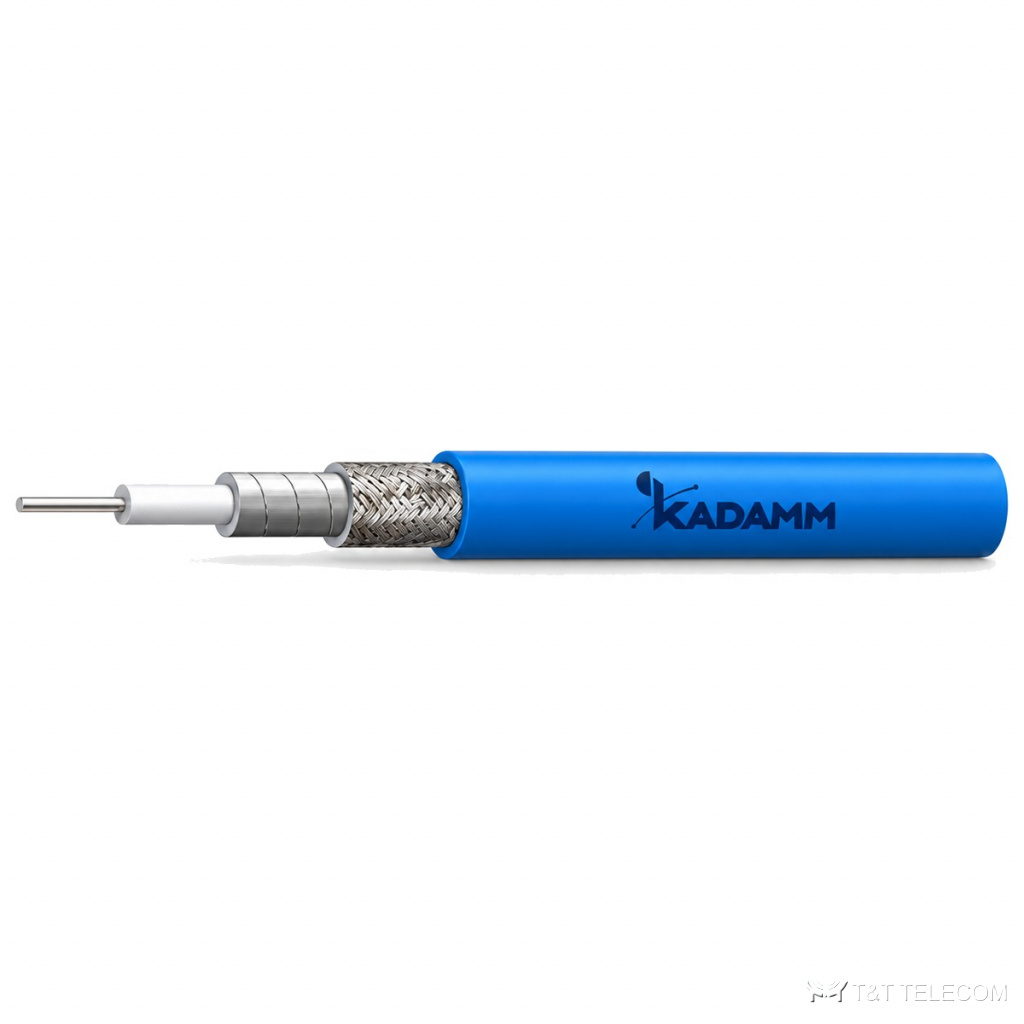

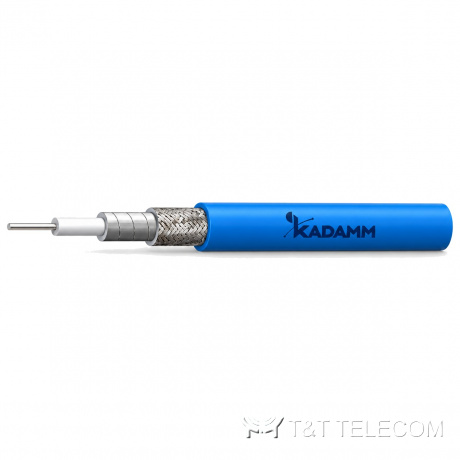

Серия кабельных сборок СВЧ KADAMM КС-НП — до 18 ГГц, 3 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM КС-НП — серия из 3 кабельных сборок СВЧ, до 18 ГГц. Фазостабильные сборки КС-НП сохраняют параметры при изгибе и смене температуры. Основное о КС-НП: диапазон до 18 ГГц.
Для каких задач
- Испытания и калибровка — КС-НП.
- Векторные анализаторы цепей и измерительные стенды — КС-НП.
- Межблочные соединения в радиолокационной и связной аппаратуре — КС-НП.
Исполнения серии КС-НП
| Артикул | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 8 ГГц | 10 ГГц | 12,4 ГГц | 18 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-360-2 | 21,0 | 27,2 | 38,7 | 55,1 | 96,9 | 112,5 | 126,4 | 141,5 | 172,3 |
| KADAMM КС-500-2 | 12,8 | 16,6 | 23,8 | 34,3 | 62,1 | 73,0 | 82,7 | 93,4 | 115,9 |
| KADAMM КС-800-2 | 8,0 | 10,5 | 15,1 | 21,9 | 40,1 | 47,3 | 53,8 | 61,0 | 76,3 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 18 |
| Материал | внутренний проводник | посеребрённая медь |
| Материал | диэлектрик | PTFE пониженной плотности |
| Материал | внутренний экран | самоклеящаяся алюминиевая фольга |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | FEP |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 76 |
| Рабочая температура, °C | -55–+125 |
На что смотреть при выборе
- Полоса модели КС-НП должна перекрывать рабочие частоты (серия: до 18 ГГц).
Поставка и документы
Модели KADAMM КС-НП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у КС-НП?
У КС-НП — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия КС-НП?
Диапазон серии КС-НП — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на КС-НП?
К карточке КС-НП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
