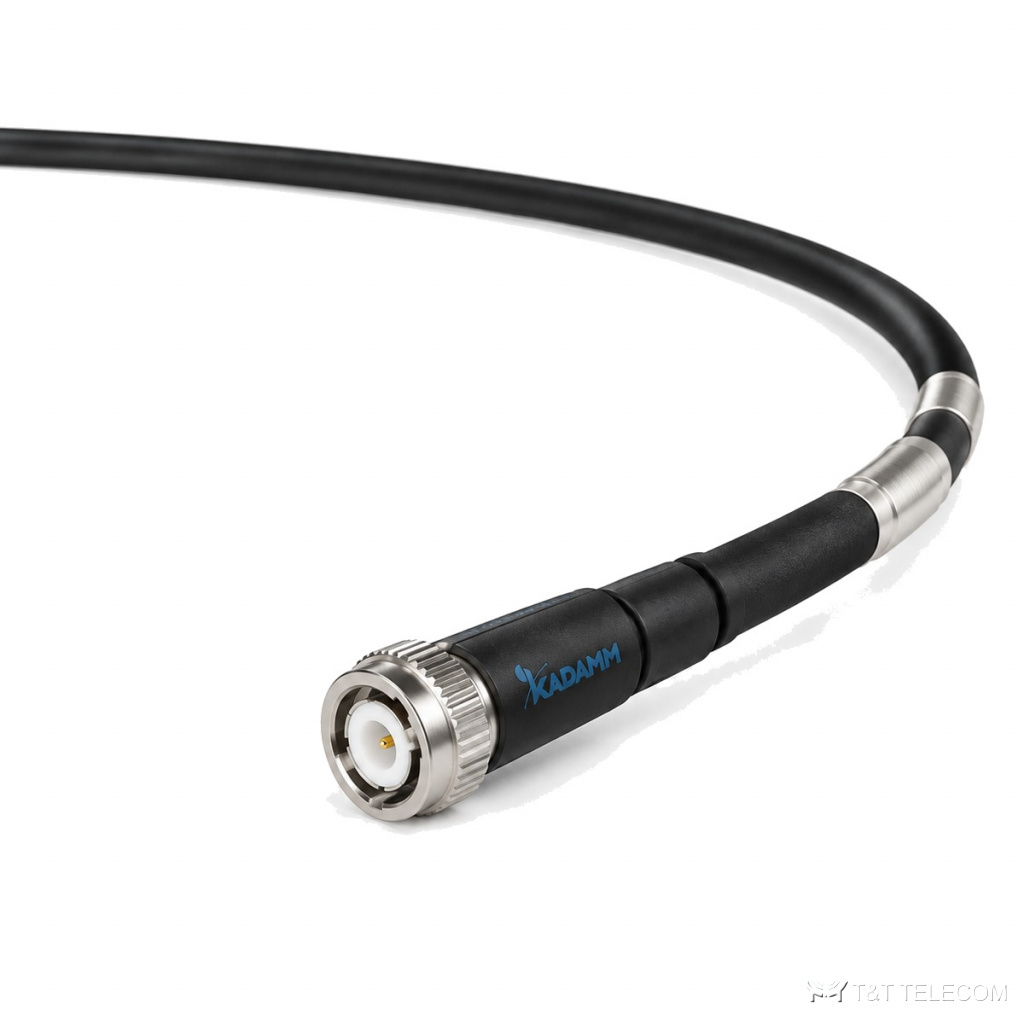

Серия KADAMM КС-НУ — серия из 4 кабельных сборок СВЧ, до 18 ГГц. КС-НУ передают СВЧ-сигнал между приборами и узлами с малыми потерями и стабильной фазой. Основное о КС-НУ: диапазон до 18 ГГц.
Где применяют
- Испытания и калибровка — КС-НУ.
- Векторные анализаторы цепей и измерительные стенды — КС-НУ.
- Межблочные соединения в радиолокационной и связной аппаратуре — КС-НУ.
Исполнения серии КС-НУ
| Артикул | Частоты, ГГц | 0,3 ГГц | 0,5 ГГц | 1 ГГц | 3 ГГц | 6 ГГц | 8 ГГц | 10 ГГц | 12,4 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-1000-1 | 10 | 7,9 | 10,3 | 14,7 | 26,2 | 38,2 | 44,7 | 50,6 | — |
| KADAMM КС-460 | 18 | 19,2 | 24,9 | 35,4 | 62 | 88,8 | 103,2 | 116 | 129,9 |
| KADAMM КС-520 | 18 | 15 | 19,4 | 27,7 | 48,7 | 69,9 | 81,4 | 91,5 | 102,7 |
| KADAMM КС-635 | 18 | 12 | 15,6 | 22,2 | 39,2 | 56,4 | 65,8 | 74,2 | 83,4 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | посеребрённая медь |
| Материал | диэлектрик | PTFE пониженной плотности |
| Материал | внутренний экран | посеребрённая медная лента |
| Материал | промежуточный слой | алюминиевая лента |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | PUR |
| Волновое сопротивление, Ом | 50 |
| Коэффициент укорочения (скорость распространения), % | 76 |
| Эффективность экранирования, дБ | более 70 |
| Рабочая температура, °C | -55–+85 |
| Срок службы на открытом воздухе, лет | 20 |
Подбор исполнения
- Сначала выбирают строку КС-НУ по частоте — серия перекрывает до 18 ГГц.
Поставка и документы
Поставляем KADAMM КС-НУ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия КС-НУ?
Диапазон серии КС-НУ — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на КС-НУ?
К карточке КС-НУ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии КС-НУ?
По таблице исполнений КС-НУ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
