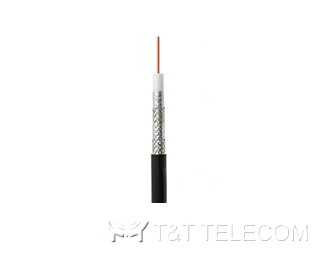

8D-FB PE Кабель коаксиальный с двойным экраном, центральным проводником из чистой меди, 11.1 мм
Кабели D-FB, DX
Цена460 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
8D-FB PE — радиочастотный коаксиальный кабель 50 Ом наружным диаметром 11,1 мм с двойным экраном и центральным проводником из чистой меди. Диэлектрик — вспененный полиэтилен, оболочка — чёрный полиэтилен; соответствует RoHS.
Назначение и применение
Фидерный кабель с пониженными потерями для антенн радиосвязи, сотовой связи и беспроводного доступа; таблица затухания приведена до 3 ГГц.
Конструкция
| Элемент | Значение |
|---|---|
| Внутренний проводник | 2,80 мм, чистая медь |
| Диэлектрик | 7,80 мм, вспененный полиэтилен |
| Экран | двусторонняя алюминиевая фольга |
| Внешний проводник | 8,60 мм, лужёная медь (плотность 86%) |
| Оболочка (чёрная) | 11,10 мм, полиэтилен |
Электрические и механические характеристики
| Параметр | Значение |
|---|---|
| Погонная ёмкость | 84 пФ/м |
| Волновое сопротивление | 50 Ом |
| Скорость распространения | 82% |
| Испытательное напряжение изоляции 50 Гц (1 мин) | 2500 В |
| Напряжение пробоя оболочки | 4000 В (ср. кв.) |
| Эффективность экранирования | ≥ 80 дБ |
| Обратные потери | ≥ 20,8 дБ |
| RoHS | да |
| Минимальный радиус изгиба | 55 мм |
| Рабочая температура | -40…+80 °C |
| Температура монтажа | -30…+60 °C |
| Усилие на разрыв | 86 кг |
Типовое затухание, дБ/100 м
| Частота, МГц | 150 | 280 | 350 | 400 | 800 | 900 | 1200 | 1500 | 1900 | 2000 | 2400 | 3000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Затухание | 5,0 | 7,1 | 8,2 | 8,4 | 12,1 | 12,8 | 16,3 | 18,4 | 21,4 | 22,3 | 24,6 | 28,2 |
Информация для заказа
Обозначение: кабель коаксиальный 8D-FB BC TC PE, где BC — чистая медь, TC — лужёная медь, PE — полиэтилен.
