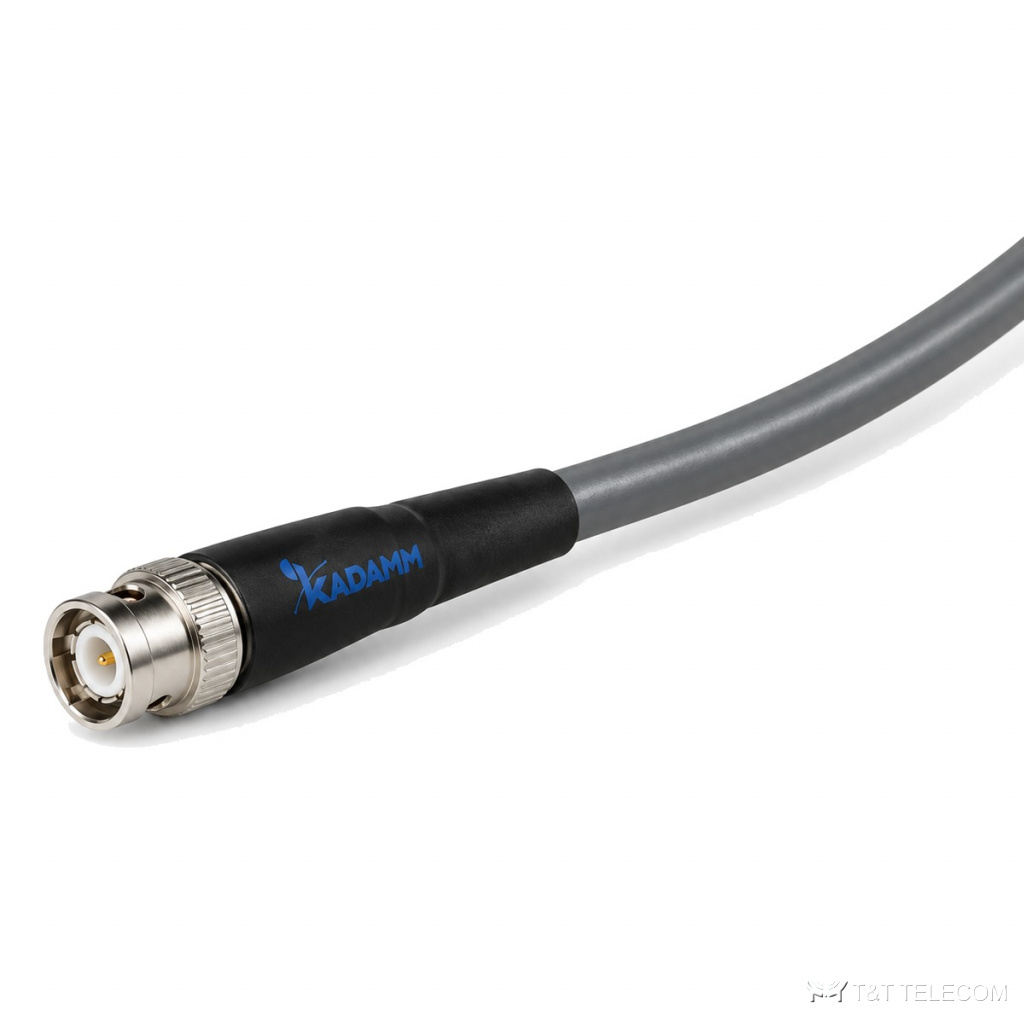

KADAMM КС-ФС: серия из 13 кабельных сборок СВЧ, до 50 ГГц. КС-ФС передают СВЧ-сигнал между приборами и узлами с малыми потерями и стабильной фазой. Основное о КС-ФС: диапазон до 50 ГГц.
Для каких задач
- Межблочные соединения в радиолокационной и связной аппаратуре — КС-ФС.
- Испытания и калибровка — КС-ФС.
- Векторные анализаторы цепей и измерительные стенды — КС-ФС.
Исполнения серии КС-ФС
| Артикул | Частоты, ГГц | 0,3 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 12,4 ГГц | 18 ГГц | 26,5 ГГц | 40 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-150 | 40 | 62,0 | 113,7 | 161,6 | 282,9 | 411,3 | 499,3 | 611,5 | 760,4 |
| KADAMM КС-220 | 50 | 34,6 | 63,7 | 90,8 | 160,4 | 235,2 | 287,1 | 354 | 444 |
| KADAMM КС-300 | 50 | 25,5 | 46,8 | 66,6 | 117,1 | 170,8 | 207,9 | 255,4 | 318,9 |
| KADAMM КС-360-1 | 40 | 20,4 | 37,5 | 53,4 | 93,9 | 136,9 | 166,7 | 204,8 | 255,7 |
| KADAMM КС-400-1 | 40 | 18,4 | 33,5 | 47,5 | 82,8 | 119,7 | 144,7 | 176,4 | 218,1 |
| KADAMM КС-480 | 26,5 | 13,1 | 24,1 | 34,3 | 60,1 | 87,6 | 106,6 | 130,8 | — |
| KADAMM КС-500-1 | 26,5 | 12,8 | 23,5 | 33,3 | 58,6 | 85,4 | 103,9 | 127,6 | — |
| KADAMM КС-550 | 18 | 12,2 | 22,3 | 31,6 | 55,0 | 79,5 | 96,1 | — | — |
| KADAMM КС-750 | 18 | 8,6 | 15,8 | 22,5 | 39,1 | 56,6 | 68,5 | — | — |
| KADAMM КС-760 | 18 | 9,8 | 18 | 25,7 | 45,3 | 66,3 | 80,9 | — | — |
| KADAMM КС-800-1 | 18 | 8,0 | 14,8 | 21,1 | 37,3 | 54,8 | 67,0 | — | — |
| KADAMM КС-810 | 18 | 7,4 | 13,7 | 19,5 | 34,8 | 51,5 | 63,3 | — | — |
| KADAMM КС-830 | 18 | 7,2 | 13,3 | 18,9 | 33,6 | 49,5 | 60,6 | — | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Материал | внутренний проводник | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) |
| Материал | диэлектрик | PTFE пониженной плотности |
| Материал | внутренний экран | посеребрённая медная лента |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | PFA |
| Волновое сопротивление, Ом | 50 |
| Эффективность экранирования, дБ | более 90 |
| Интермодуляция (PIM), дБн | -155 |
Подбор исполнения
- Полоса модели КС-ФС должна перекрывать рабочие частоты (серия: до 50 ГГц).
Поставка и документы
Поставляем KADAMM КС-ФС по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии КС-ФС?
По таблице исполнений КС-ФС: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у КС-ФС?
У КС-ФС — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия КС-ФС?
Диапазон серии КС-ФС — до 50 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM КС-ФС — техническое описание 351.35 КБ
