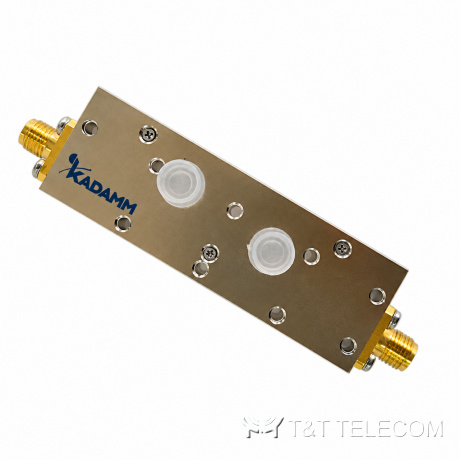

Ферритовый вентиль KADAMM ВН-3С — 5 – 6 ГГц, соединители SMA
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

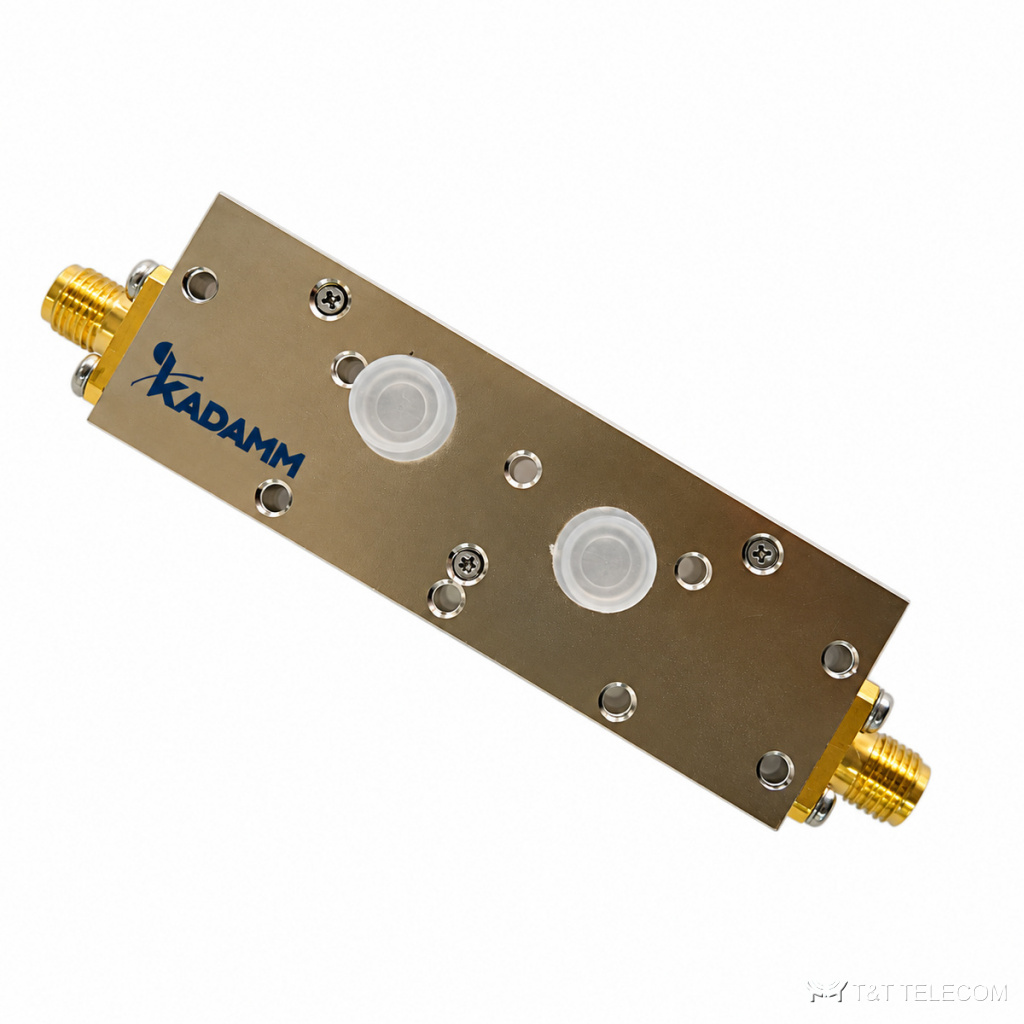

KADAMM ВН-3С: ферритовый вентиль, 5 – 6 ГГц. ВН-3С пропускают сигнал в одном направлении и поглощают отражённую волну. Основное о ВН-3С: диапазон 5 – 6 ГГц; соединители SMA.
Область применения
- Развязка каскадов в СВЧ-модулях — ВН-3С.
- Измерительные установки — ВН-3С.
- Защита выходов усилителей и генераторов — ВН-3С.
Технические характеристики
| Артикул |
|---|
| KADAMM ВН-3С-5000/6000-10 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 5–6 |
| Прямая мощность, Вт, не более | 10 |
| Вносимые потери, дБ, не более | 1,2 |
| Развязка, дБ, не менее | 70 |
| КСВН, не более | 1,3 |
| Соединитель | SMA (розетка) |
| Габаритные размеры, мм | уточняйте у менеджера |
| Обратная мощность, Вт | уточняйте у менеджера |
| Рабочая температура, °C | -20–+60 |
Подбор исполнения
- Сначала выбирают строку ВН-3С по частоте — серия перекрывает 5 – 6 ГГц.
- Соединители ВН-3С — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ВН-3С по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия ВН-3С?
Диапазон серии ВН-3С — 5 – 6 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВН-3С?
К карточке ВН-3С приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ВН-3С?
По таблице исполнений ВН-3С: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
