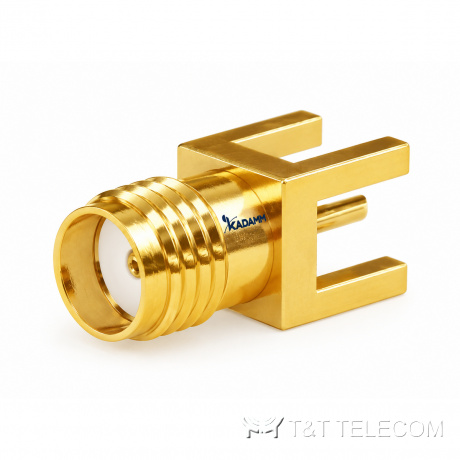

Серия разъёмов СВЧ KADAMM СК-ПП-О-М — до 18 ГГц, соединители SMB, BNC, MCX, MMCX, 26 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

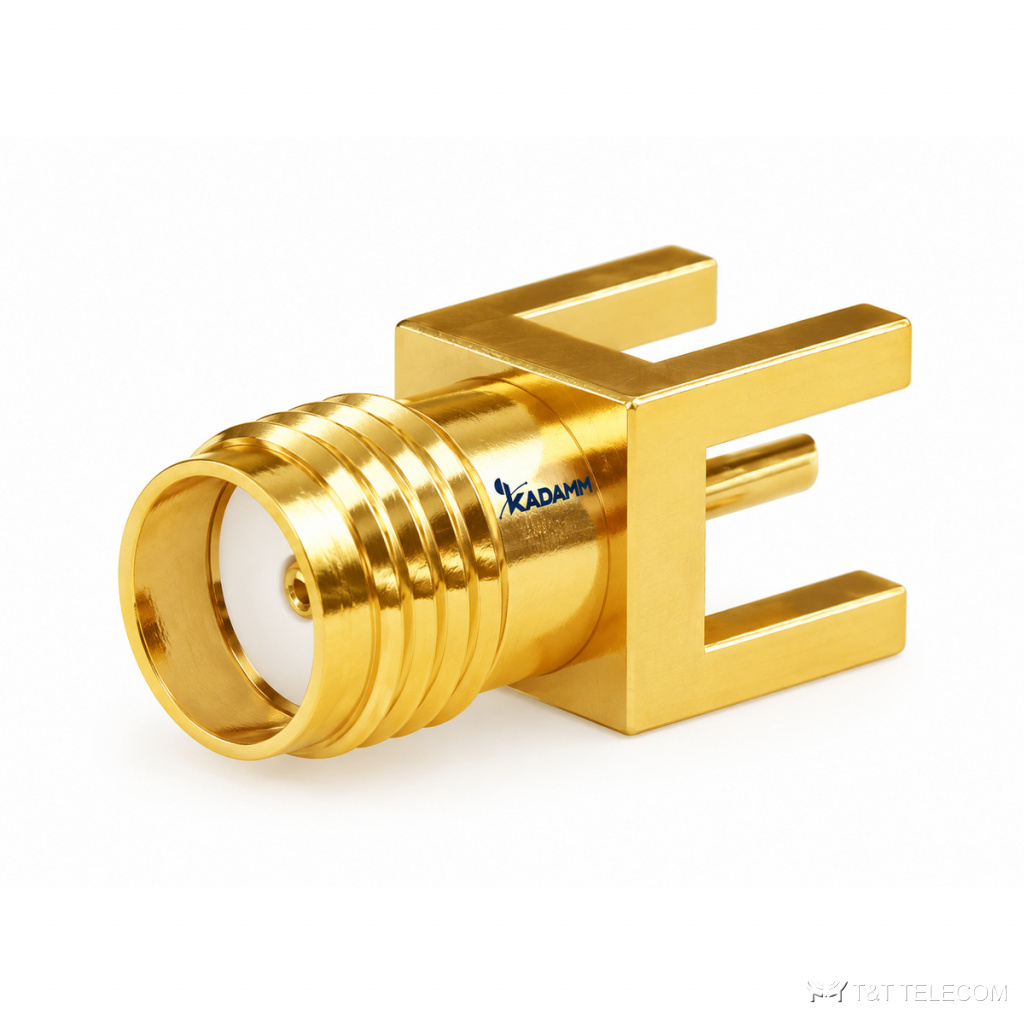

KADAMM СК-ПП-О-М — серия из 26 разъёмов СВЧ, до 18 ГГц. СК-ПП-О-М устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Параметры СК-ПП-О-М: диапазон до 18 ГГц; соединители SMB, BNC, MCX, MMCX; КСВН 1,3–2.
Как устроена СК-ПП-О-М
Соединители СК-ПП-О-М выводят СВЧ-сигнал на кабель, плату или стенку корпуса; соединение образуют вилка и розетка. Верхняя частота соединителя СК-ПП-О-М определяется размером канала: чем тоньше внешний проводник, тем выше частота, до которой в нём распространяется только основная волна. Торцевые и угловые исполнения СК-ПП-О-М переводят сигнал с полосковой линии платы на коаксиал; вывод под пайку делают как можно короче.
Диапазон частот серии СК-ПП-О-М — до 18 ГГц. В серии СК-ПП-О-М 26 исполнений; различаются частоты, ксвн, соединитель, монтаж, волновое сопротивление, материал. Соединители СК-ПП-О-М: SMB. КСВН СК-ПП-О-М — 1,3–2: при худшем значении отражается около 11,1 % падающей мощности.
Соединители СК-ПП-О-М затягивают тарированным ключом: при недотяге контакт нестабилен, при перетяге деформируются проводники.
Где применяют
- Печатные платы СВЧ-модулей — вывод сигнала через СК-ПП-О-М.
- Корпуса блоков и измерительной оснастки — СК-ПП-О-М.
- Прототипы и опытные образцы СВЧ-устройств — СК-ПП-О-М.
- Платы и корпуса СВЧ-модулей, кабельные сборки, измерительная оснастка — соединители СК-ПП-О-М.
Исполнения серии СК-ПП-О-М
| Артикул | Частоты, ГГц | КСВН | Соединитель | Монтаж | Волновое сопротивление, Ом | Материал |
|---|---|---|---|---|---|---|
| KADAMM СК-BNC-П-О1 | 0–4 | 2,0 | BNC (род — уточняйте у менеджера) | на печатную плату | 50 | — |
| KADAMM СК-BNC-П-О2 | 0–6 | 2,0 | BNC (род — уточняйте у менеджера) | на печатную плату | 50 | — |
| KADAMM СК-BNC-У-П-О1 | 0–3 | 2,0 | BNC (род — уточняйте у менеджера), угловой | на печатную плату | 50 | — |
| KADAMM СК-FAKRA-П-О1 | 0–6 | 2,0 | FAKRA, с фиксацией push-pull | на печатную плату | 50 | — |
| KADAMM СК-FAKRA-У-П-О1 | 0–6 | 2,0 | FAKRA, угловой | на печатную плату, в отверстия | 50 | — |
| KADAMM СК-IPEX(в)-П-О1 | 0–3 | 2,0 | IPEX (U.FL) вилка | поверхностный монтаж на плату | 50 | — |
| KADAMM СК-IPEX(р)-П-О1 | 0–6 | 2,0 | IPEX розетка | поверхностный монтаж на плату | 50 | — |
| KADAMM СК-IPEX(р)-П-О2 | 0–6 | 2,0 | IPEX розетка | поверхностный монтаж на плату | 50 | — |
| KADAMM СК-IPEX(р)-П-О3 | 0–6 | 2,0 | IPEX розетка | на печатную плату | 50 | — |
| KADAMM СК-IPEX(р)-П-О4 | 0–6 | 2,0 | IPEX розетка | поверхностный монтаж на плату | 50 | — |
| KADAMM СК-IPEX(р)-П-О5 | 0–6 | 2,0 | IPEX розетка, тестовый разъём 2-го поколения | поверхностный монтаж на плату | 50 | — |
| KADAMM СК-IPEX4(в)-П-О1 | 0–6 | 2,0 | IPEX 4-го поколения (MHF4) вилка | поверхностный монтаж на плату | 50 | — |
| KADAMM СК-MCX(р)-П-О1 | 0–6 | 2,0 | MCX розетка | на печатную плату | 50 | — |
| KADAMM СК-MCX-П-О2 | 0–18 | 2,0 | MCX (род — уточняйте у менеджера) | на печатную плату | 50 | — |
| KADAMM СК-MMCX-П-О1 | 0–6 | 2,0 | MMCX (род — уточняйте у менеджера), прямой | на печатную плату | 50 | — |
| KADAMM СК-MMCX-П-О2 | 0–6 | 2,0 | MMCX (род — уточняйте у менеджера) | на печатную плату | 50 | — |
| KADAMM СК-SMB(в)-П-О1 | 0–4 | 1,3 | SMB вилка | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-П-О2 | 0–4 | 1,3 | SMB вилка | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-П-О3 | 0–4 | 1,3 | SMB вилка | на печатную плату | 75 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(в)-У-П-О1 | 0–4 | 1,5 | SMB вилка, угловой | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-П-О1 | 0–4 | 1,3 | SMB розетка | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-П-О2 | 0–4 | 1,3 | SMB розетка | на печатную плату | 75 | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SMB(р)-У-П-О1 | 0–4 | 1,5 | SMB розетка, угловой | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(в)-П-О1 | 0–3 | 1,3 | SSMB вилка | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(в)-У-П-О1 | 0–3 | 1,5 | SSMB вилка, угловой | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
| KADAMM СК-SSMB(р)-У-П-О1 | 0–3 | 1,5 | SSMB розетка, угловой | на печатную плату | — | латунь (золочение или никелирование) или нержавеющая сталь |
Общие характеристики
| Параметр | Значение |
|---|---|
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
| Диаметр вывода, мм | 1 — KADAMM СК-SMB(в)-П-О1, KADAMM СК-SMB(в)-У-П-О1, KADAMM СК-SMB(р)-П-О1 |
| Высота над платой, мм | 9,5 — KADAMM СК-BNC-У-П-О1; 1,25 — KADAMM СК-IPEX(в)-П-О1; 4,5 — KADAMM СК-MCX(р)-П-О1 |
| Диаметр, мм | 2 — KADAMM СК-IPEX(в)-П-О1, KADAMM СК-IPEX(р)-П-О2; 1,35 — KADAMM СК-IPEX(р)-П-О4; 1,5 — KADAMM СК-IPEX4(в)-П-О1; 4,8 — KADAMM СК-MCX(р)-П-О1 |
| Рабочая температура, °C | -55–+155 — KADAMM СК-BNC-У-П-О1, KADAMM СК-MCX-П-О2 |
Как выбрать модель
- Сначала выбирают строку СК-ПП-О-М по частоте — серия перекрывает до 18 ГГц.
- КСВН моделей СК-ПП-О-М — от 1,3 до 2: чем ниже, тем меньше отражение в тракте.
- Соединители СК-ПП-О-М — SMB, BNC, MCX, MMCX; ответные кабели и переходы подбирают под них.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения СК-ПП-О-М (по серии — до 18 ГГц).
- Тип соединителя СК-ПП-О-М выбирают по верхней частоте тракта и ответной части.
- Место установки СК-ПП-О-М — кабель, плата (торцевой или угловой вариант) или стенка корпуса.
- Исполнение СК-ПП-О-М выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Модели KADAMM СК-ПП-О-М подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия СК-ПП-О-М?
Диапазон серии СК-ПП-О-М — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на СК-ПП-О-М?
К карточке СК-ПП-О-М приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии СК-ПП-О-М?
По таблице исполнений СК-ПП-О-М: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Зачем соединителям СК-ПП-О-М нормированный момент затяжки?
Он даёт повторяемый контакт и КСВН и не позволяет деформировать проводники.
Много ли отражает КСВН 1,3–2 у СК-ПП-О-М?
При худшем значении — около 11,1 % падающей мощности, остальное проходит дальше по тракту.
