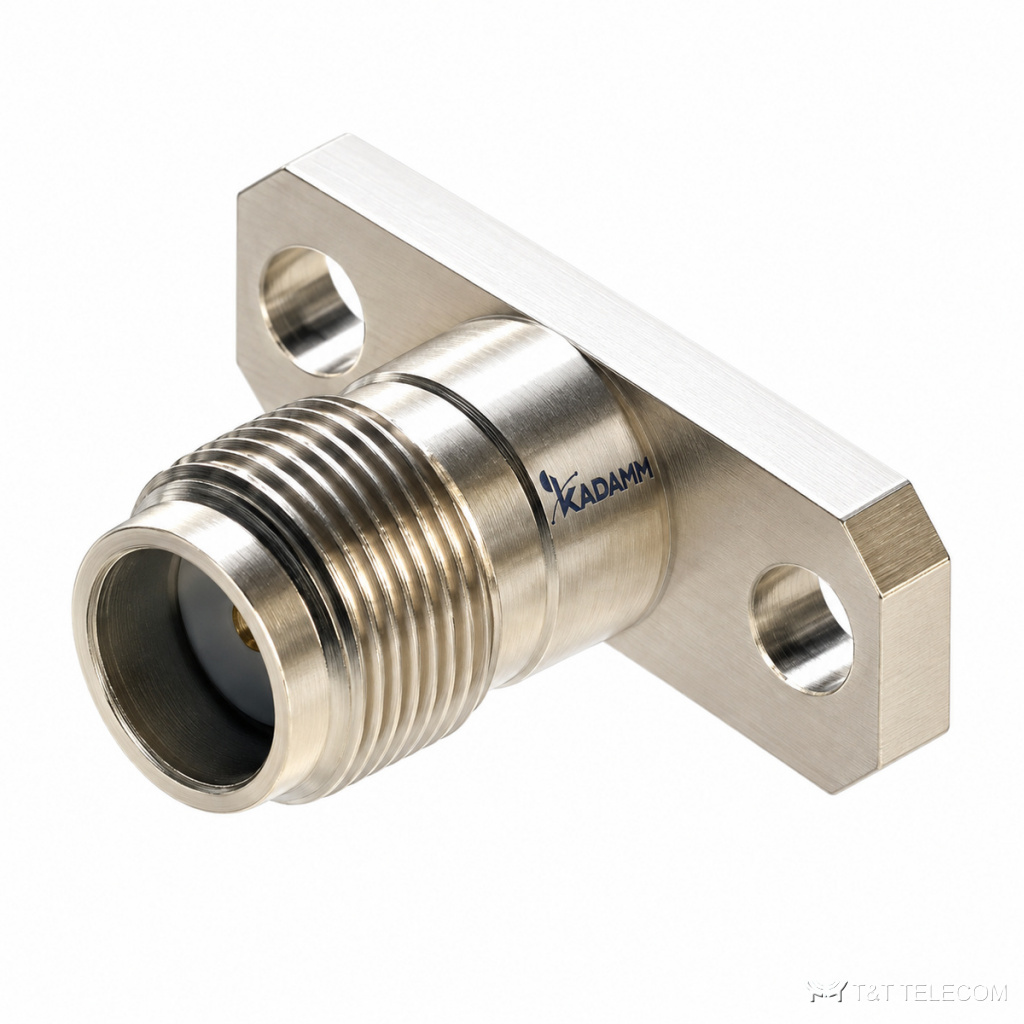

KADAMM СК-О-SMA(в)-Ф4 — серия из 39 разъёмов СВЧ, до 18 ГГц. Разъёмы СК-О-SMA(в)-Ф4 рассчитаны на работу в широкой полосе с малыми отражениями. Основное о СК-О-SMA(в)-Ф4: диапазон до 18 ГГц; соединители SMA.
Устройство и принцип работы
Соединители СК-О-SMA(в)-Ф4 выводят СВЧ-сигнал на кабель, плату или стенку корпуса; соединение образуют вилка и розетка. Верхняя частота соединителя СК-О-SMA(в)-Ф4 определяется размером канала: чем тоньше внешний проводник, тем выше частота, до которой в нём распространяется только основная волна. Торцевые и угловые исполнения СК-О-SMA(в)-Ф4 переводят сигнал с полосковой линии платы на коаксиал; вывод под пайку делают как можно короче.
Диапазон частот серии СК-О-SMA(в)-Ф4 — до 18 ГГц. В серии СК-О-SMA(в)-Ф4 39 исполнений; различаются длина, монтажное отверстие, диаметр вывода. Соединители СК-О-SMA(в)-Ф4: SMA.
Соединители СК-О-SMA(в)-Ф4 затягивают тарированным ключом: при недотяге контакт нестабилен, при перетяге деформируются проводники.
Где применяют
- Печатные платы СВЧ-модулей — вывод сигнала через СК-О-SMA(в)-Ф4.
- Корпуса блоков и измерительной оснастки — СК-О-SMA(в)-Ф4.
- Прототипы и опытные образцы СВЧ-устройств — СК-О-SMA(в)-Ф4.
- Платы и корпуса СВЧ-модулей, кабельные сборки, измерительная оснастка — соединители СК-О-SMA(в)-Ф4.
Исполнения серии СК-О-SMA(в)-Ф4
| Артикул | Длина, мм | Монтажное отверстие, мм | Диаметр вывода, мм |
|---|---|---|---|
| KADAMM СК-SMA(в)-Ф4-О1 | 17,8 | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О10 | 18,7 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О11 | 23,1 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О12 | 25,1 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О13 | 17,3 | Ø4,2 | 0,4 |
| KADAMM СК-SMA(в)-Ф4-О14 | 24,9 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О15 | 23,9 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О16 | 12,7 | Ø2,9 | — |
| KADAMM СК-SMA(в)-Ф4-О17 | 15,7 | Ø4,2 | — |
| KADAMM СК-SMA(в)-Ф4-О18 | 14,9 | Ø4,2 | — |
| KADAMM СК-SMA(в)-Ф4-О19 | 18,9 | Ø6,1 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О2 | 18,6 | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О20 | 19,2 | Ø6,1 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О21 | 19,7 | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О22 | 16,7 | — | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О23 | 14,3 | — | 0,9 |
| KADAMM СК-SMA(в)-Ф4-О24 | 13,9 | — | 0,8 |
| KADAMM СК-SMA(в)-Ф4-О25 | 13,6 | — | 0,5 |
| KADAMM СК-SMA(в)-Ф4-О26 | 17,6 | Ø6,1 | 1,0 |
| KADAMM СК-SMA(в)-Ф4-О27 | 17,2 | Ø6,1 | 0,7 |
| KADAMM СК-SMA(в)-Ф4-О28 | 18,4 | Ø6,1 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О29 | 15,2 | — | — |
| KADAMM СК-SMA(в)-Ф4-О3 | 20,2 | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О30 | 24,8 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О31 | 22,2 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О32 | 30,7 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О33 | 18,9 | Ø4,2 | 1,3 |
| KADAMM СК-SMA(в)-Ф4-О34 | 18,8 | Ø4,2 | 0,8 |
| KADAMM СК-SMA(в)-Ф4-О35 | 19,2 | — | — |
| KADAMM СК-SMA(в)-Ф4-О36 | — | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О37 | 19,4 | Ø4,2 | 0,7 |
| KADAMM СК-SMA(в)-Ф4-О38 | 16,7 | Ø6,1 | 0,6 |
| KADAMM СК-SMA(в)-Ф4-О39 | 18,4 | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О4 | 19,4 | Ø6,1 | — |
| KADAMM СК-SMA(в)-Ф4-О5 | 14 | Ø2,9 | — |
| KADAMM СК-SMA(в)-Ф4-О6 | 18 | Ø2,9 | 0,8 |
| KADAMM СК-SMA(в)-Ф4-О7 | 18,6 | Ø4,2 | — |
| KADAMM СК-SMA(в)-Ф4-О8 | 19,4 | Ø4,2 | — |
| KADAMM СК-SMA(в)-Ф4-О9 | 17,6 | Ø4,2 | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| КСВН, не более | 1,05 + 0,012·f |
| Соединитель | SMA вилка |
| Монтаж | фланцевое, 4 отв. |
| Материал | латунь с золочением или нержавеющая сталь |
| Фланец, отверстий | 4 |
| Межцентровое расстояние отверстий фланца, мм | 8,6 |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Подбор исполнения
- Сначала выбирают строку СК-О-SMA(в)-Ф4 по частоте — серия перекрывает до 18 ГГц.
- Соединители СК-О-SMA(в)-Ф4 — SMA; ответные кабели и переходы подбирают под них.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения СК-О-SMA(в)-Ф4 (по серии — до 18 ГГц).
- Тип соединителя СК-О-SMA(в)-Ф4 выбирают по верхней частоте тракта и ответной части.
- Место установки СК-О-SMA(в)-Ф4 — кабель, плата (торцевой или угловой вариант) или стенка корпуса.
- Исполнение СК-О-SMA(в)-Ф4 выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Модели KADAMM СК-О-SMA(в)-Ф4 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у СК-О-SMA(в)-Ф4?
У СК-О-SMA(в)-Ф4 — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-О-SMA(в)-Ф4?
Диапазон серии СК-О-SMA(в)-Ф4 — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на СК-О-SMA(в)-Ф4?
К карточке СК-О-SMA(в)-Ф4 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Зачем соединителям СК-О-SMA(в)-Ф4 нормированный момент затяжки?
Он даёт повторяемый контакт и КСВН и не позволяет деформировать проводники.
