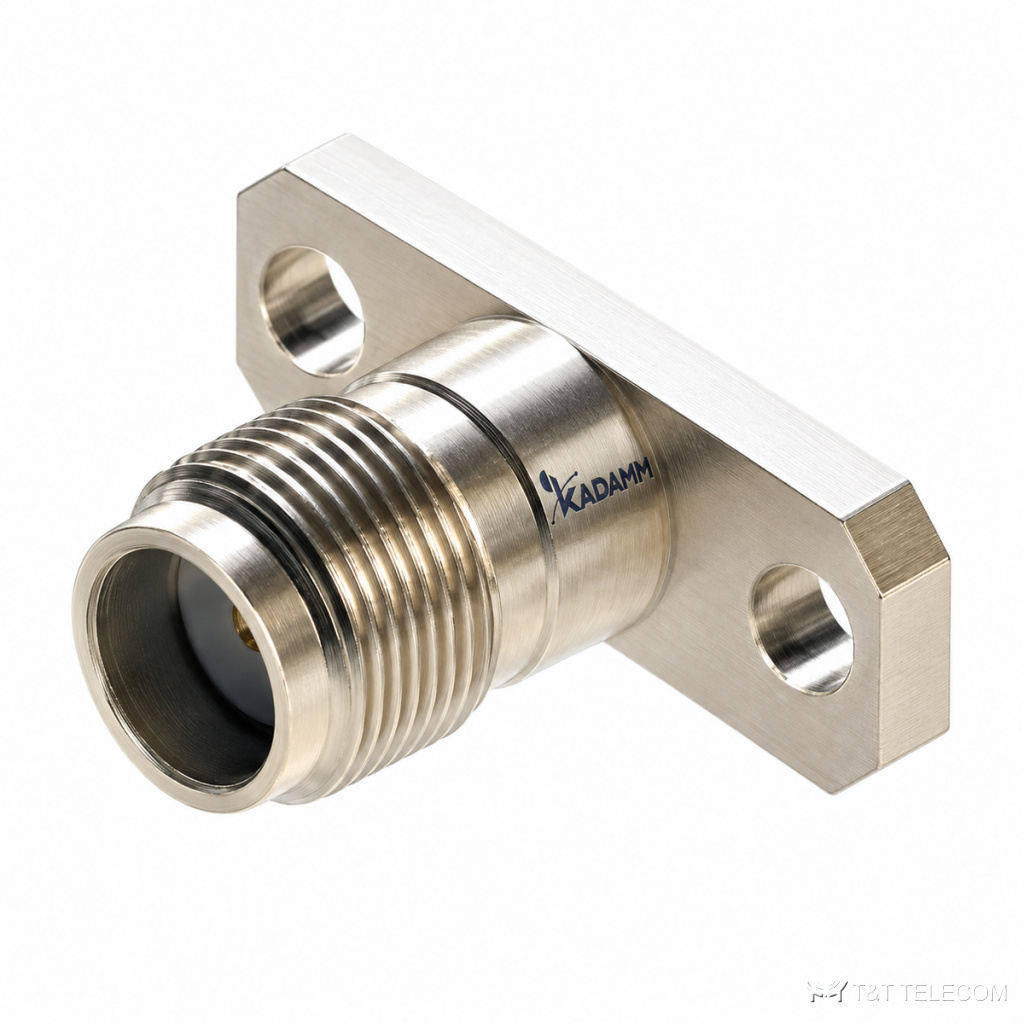

Серия KADAMM СК-О-SMA(в)-Ф2 — серия из 21 разъём СВЧ, до 18 ГГц. СК-О-SMA(в)-Ф2 устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Основное о СК-О-SMA(в)-Ф2: диапазон до 18 ГГц; соединители SMA.
Принцип работы и конструкция
Соединители СК-О-SMA(в)-Ф2 выводят СВЧ-сигнал на кабель, плату или стенку корпуса; соединение образуют вилка и розетка. Верхняя частота соединителя СК-О-SMA(в)-Ф2 определяется размером канала: чем тоньше внешний проводник, тем выше частота, до которой в нём распространяется только основная волна. Торцевые и угловые исполнения СК-О-SMA(в)-Ф2 переводят сигнал с полосковой линии платы на коаксиал; вывод под пайку делают как можно короче.
Диапазон частот серии СК-О-SMA(в)-Ф2 — до 18 ГГц. В серии СК-О-SMA(в)-Ф2 21 исполнение; различаются межцентровое расстояние отверстий фланца, длина, диаметр вывода, монтажное отверстие. Соединители СК-О-SMA(в)-Ф2: SMA.
Соединители СК-О-SMA(в)-Ф2 затягивают тарированным ключом: при недотяге контакт нестабилен, при перетяге деформируются проводники.
Для каких задач
- Прототипы и опытные образцы СВЧ-устройств — СК-О-SMA(в)-Ф2.
- Печатные платы СВЧ-модулей — вывод сигнала через СК-О-SMA(в)-Ф2.
- Корпуса блоков и измерительной оснастки — СК-О-SMA(в)-Ф2.
- Платы и корпуса СВЧ-модулей, кабельные сборки, измерительная оснастка — соединители СК-О-SMA(в)-Ф2.
Исполнения серии СК-О-SMA(в)-Ф2
| Артикул | Межцентровое расстояние отверстий фланца, мм | Длина, мм | Диаметр вывода, мм | Монтажное отверстие, мм |
|---|---|---|---|---|
| KADAMM СК-SMA(в)-Ф2-О1 | 12,2 | 25,4 | 1,3 | Ø4,2 |
| KADAMM СК-SMA(в)-Ф2-О10 | 12,2 | 12,7 | 0,8 | — |
| KADAMM СК-SMA(в)-Ф2-О11 | 12,2 | 12,7 | 0,5 | — |
| KADAMM СК-SMA(в)-Ф2-О12 | 12,2 | 12,7 | — | — |
| KADAMM СК-SMA(в)-Ф2-О13 | 12,2 | 19,2 | — | Ø6,2 |
| KADAMM СК-SMA(в)-Ф2-О14 | 12,2 | 17,7 | 0,7 | Ø6,2 |
| KADAMM СК-SMA(в)-Ф2-О15 | 12,2 | 18,6 | 1,3 | Ø6,2 |
| KADAMM СК-SMA(в)-Ф2-О16 | 10,2 | 12,7 | — | — |
| KADAMM СК-SMA(в)-Ф2-О17 | 12,2 | 17,5 | 0,5 | Ø5,3 |
| KADAMM СК-SMA(в)-Ф2-О18 | 12,2 | 12,9 | — | — |
| KADAMM СК-SMA(в)-Ф2-О19 | 12,2 | 18,9 | 0,9 | Ø4,1 |
| KADAMM СК-SMA(в)-Ф2-О2 | 12,2 | 18,7 | 1,3 | Ø4,2 |
| KADAMM СК-SMA(в)-Ф2-О20 | 12,2 | 19,4 | 0,7 | Ø4,1 |
| KADAMM СК-SMA(в)-Ф2-О21 | 12,2 | 17,9 | — | — |
| KADAMM СК-SMA(в)-Ф2-О3 | 12,2 | 20,7 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(в)-Ф2-О4 | 12,2 | 20,7 | 1,3 | Ø4,2 |
| KADAMM СК-SMA(в)-Ф2-О5 | 12,2 | 24,7 | 1,3 | Ø4,2 |
| KADAMM СК-SMA(в)-Ф2-О6 | 12,2 | 20,5 | 1,3 | Ø4,2 |
| KADAMM СК-SMA(в)-Ф2-О7 | 12,2 | 17,3 | 0,4 | Ø4,2 |
| KADAMM СК-SMA(в)-Ф2-О8 | 12,2 | 12,7 | 0,4 | — |
| KADAMM СК-SMA(в)-Ф2-О9 | 12,2 | 12,7 | 0,9 | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| КСВН, не более | 1,05 + 0,012·f |
| Соединитель | SMA вилка |
| Монтаж | фланцевое, 2 отв. |
| Материал | латунь с золочением или нержавеющая сталь |
| Фланец, отверстий | 2 |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Как выбрать модель
- Сначала выбирают строку СК-О-SMA(в)-Ф2 по частоте — серия перекрывает до 18 ГГц.
- Соединители СК-О-SMA(в)-Ф2 — SMA; ответные кабели и переходы подбирают под них.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения СК-О-SMA(в)-Ф2 (по серии — до 18 ГГц).
- Тип соединителя СК-О-SMA(в)-Ф2 выбирают по верхней частоте тракта и ответной части.
- Место установки СК-О-SMA(в)-Ф2 — кабель, плата (торцевой или угловой вариант) или стенка корпуса.
- Исполнение СК-О-SMA(в)-Ф2 выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Поставляем KADAMM СК-О-SMA(в)-Ф2 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии СК-О-SMA(в)-Ф2?
По таблице исполнений СК-О-SMA(в)-Ф2: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-О-SMA(в)-Ф2?
У СК-О-SMA(в)-Ф2 — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-О-SMA(в)-Ф2?
Диапазон серии СК-О-SMA(в)-Ф2 — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
Зачем соединителям СК-О-SMA(в)-Ф2 нормированный момент затяжки?
Он даёт повторяемый контакт и КСВН и не позволяет деформировать проводники.
