KADAMM СК-О-SMA-У — серия из 15 разъёмов СВЧ, до 18 ГГц. Разъёмы СК-О-SMA-У рассчитаны на работу в широкой полосе с малыми отражениями. Параметры СК-О-SMA-У: диапазон до 18 ГГц; соединители SMA; КСВН 1,05–1,06.
Как устроена СК-О-SMA-У
Соединители СК-О-SMA-У выводят СВЧ-сигнал на кабель, плату или стенку корпуса; соединение образуют вилка и розетка. Верхняя частота соединителя СК-О-SMA-У определяется размером канала: чем тоньше внешний проводник, тем выше частота, до которой в нём распространяется только основная волна. Торцевые и угловые исполнения СК-О-SMA-У переводят сигнал с полосковой линии платы на коаксиал; вывод под пайку делают как можно короче.
Диапазон частот серии СК-О-SMA-У — до 18 ГГц. В серии СК-О-SMA-У 15 исполнений; различаются ксвн, соединитель, монтаж, диаметр вывода, фланец, межцентровое расстояние отверстий фланца. Соединители СК-О-SMA-У: SMA. КСВН СК-О-SMA-У — 1,05–1,06: при худшем значении отражается около 0,1 % падающей мощности.
Соединители СК-О-SMA-У затягивают тарированным ключом: при недотяге контакт нестабилен, при перетяге деформируются проводники.
Для каких задач
- Печатные платы СВЧ-модулей — вывод сигнала через СК-О-SMA-У.
- Корпуса блоков и измерительной оснастки — СК-О-SMA-У.
- Прототипы и опытные образцы СВЧ-устройств — СК-О-SMA-У.
- Платы и корпуса СВЧ-модулей, кабельные сборки, измерительная оснастка — соединители СК-О-SMA-У.
Исполнения серии СК-О-SMA-У
| Артикул | КСВН | Соединитель | Монтаж | Диаметр вывода, мм | Фланец, отверстий | Межцентровое расстояние отверстий фланца, мм | Монтажное отверстие, мм | Длина, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM СК-SMA(в)-З-О1 | 1,05 + 0,012·f | SMA вилка | запрессовка в корпус | 1,3 | — | — | — | 16,6 |
| KADAMM СК-SMA(в)-У-Ф4-О1 | 1,06 + 0,015·f | SMA вилка, угловой | фланцевое, 4 отв. | — | 4 | 8,6 | Ø6,1 | — |
| KADAMM СК-SMA(в)-У-Ф4-О2 | 1,06 + 0,015·f | SMA вилка, угловой | фланцевое, 4 отв. | — | 4 | 8,6 | Ø4,2 | — |
| KADAMM СК-SMA(в)-У-Ф4-О3 | 1,06 + 0,015·f | SMA вилка, угловой | фланцевое, 4 отв. | 0,8 | 4 | 8,6 | Ø4,2 | 4 |
| KADAMM СК-SMA(в)-У-Ф4-О4 | 1,06 + 0,015·f | SMA вилка, угловой | фланцевое, 4 отв. | 0,8 | 4 | 8,6 | Ø4,2 | 2,5 |
| KADAMM СК-SMA(в)-Ф-О1 | 1,05 + 0,012·f | SMA вилка | фланцевое | 1,3 | — | — | Ø4,2 | 21 |
| KADAMM СК-SMA(р)-З-О1 | 1,05 + 0,012·f | SMA розетка | запрессовка в корпус | 1,3 | — | — | — | 15,8 |

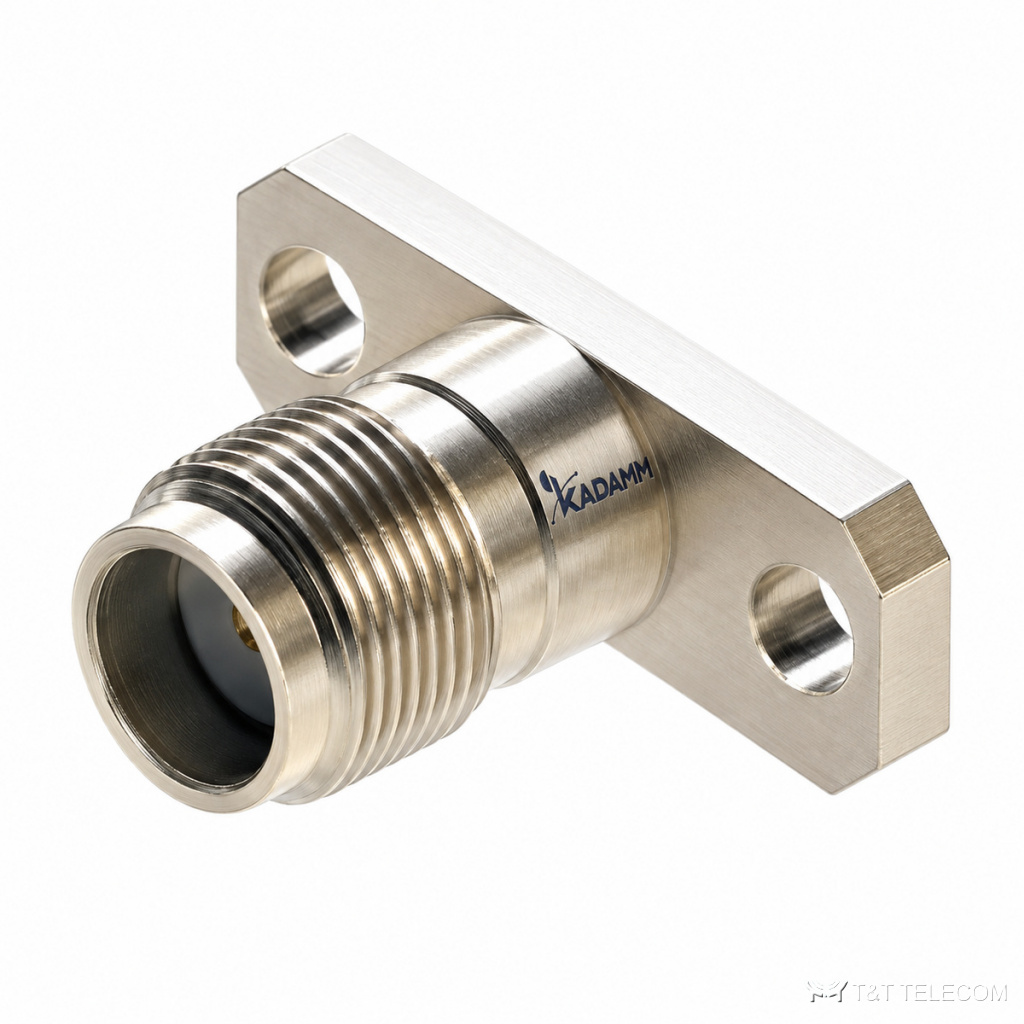

| KADAMM СК-SMA(р)-У-Ф2-О1 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 2 отв. | 0,8 | 2 | 12,2 | — | — |
| KADAMM СК-SMA(р)-У-Ф2-О2 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 2 отв. | 1,3 | 2 | 12,2 | — | — |
| KADAMM СК-SMA(р)-У-Ф4-О1 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 4 отв. | — | 4 | 8,6 | Ø2,9 | — |
| KADAMM СК-SMA(р)-У-Ф4-О2 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 4 отв. | 0,8 | 4 | 8,6 | Ø4,2 | — |
| KADAMM СК-SMA(р)-У-Ф4-О3 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 4 отв. | 1,3 | 4 | 8,6 | Ø6,2 | — |
| KADAMM СК-SMA(р)-У-Ф4-О4 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 4 отв. | — | 4 | 8,6 | Ø4,2 | — |
| KADAMM СК-SMA(р)-У-Ф4-О5 | 1,06 + 0,015·f | SMA розетка, угловой | фланцевое, 4 отв. | 1,3 | 4 | 8,6 | Ø6,1 | — |
| KADAMM СК-SMA(р)-Ф-О1 | 1,05 + 0,012·f | SMA розетка | фланцевое | 0,5 | — | — | — | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| Материал | латунь с золочением или нержавеющая сталь |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Подбор исполнения
- Сначала выбирают строку СК-О-SMA-У по частоте — серия перекрывает до 18 ГГц.
- КСВН моделей СК-О-SMA-У — от 1,05 до 1,06: чем ниже, тем меньше отражение в тракте.
- Соединители СК-О-SMA-У — SMA; ответные кабели и переходы подбирают под них.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения СК-О-SMA-У (по серии — до 18 ГГц).
- Тип соединителя СК-О-SMA-У выбирают по верхней частоте тракта и ответной части.
- Место установки СК-О-SMA-У — кабель, плата (торцевой или угловой вариант) или стенка корпуса.
- Исполнение СК-О-SMA-У выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Модели KADAMM СК-О-SMA-У подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у СК-О-SMA-У?
У СК-О-SMA-У — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-О-SMA-У?
Диапазон серии СК-О-SMA-У — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на СК-О-SMA-У?
К карточке СК-О-SMA-У приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Зачем соединителям СК-О-SMA-У нормированный момент затяжки?
Он даёт повторяемый контакт и КСВН и не позволяет деформировать проводники.
Много ли отражает КСВН 1,05–1,06 у СК-О-SMA-У?
При худшем значении — около 0,1 % падающей мощности, остальное проходит дальше по тракту.
