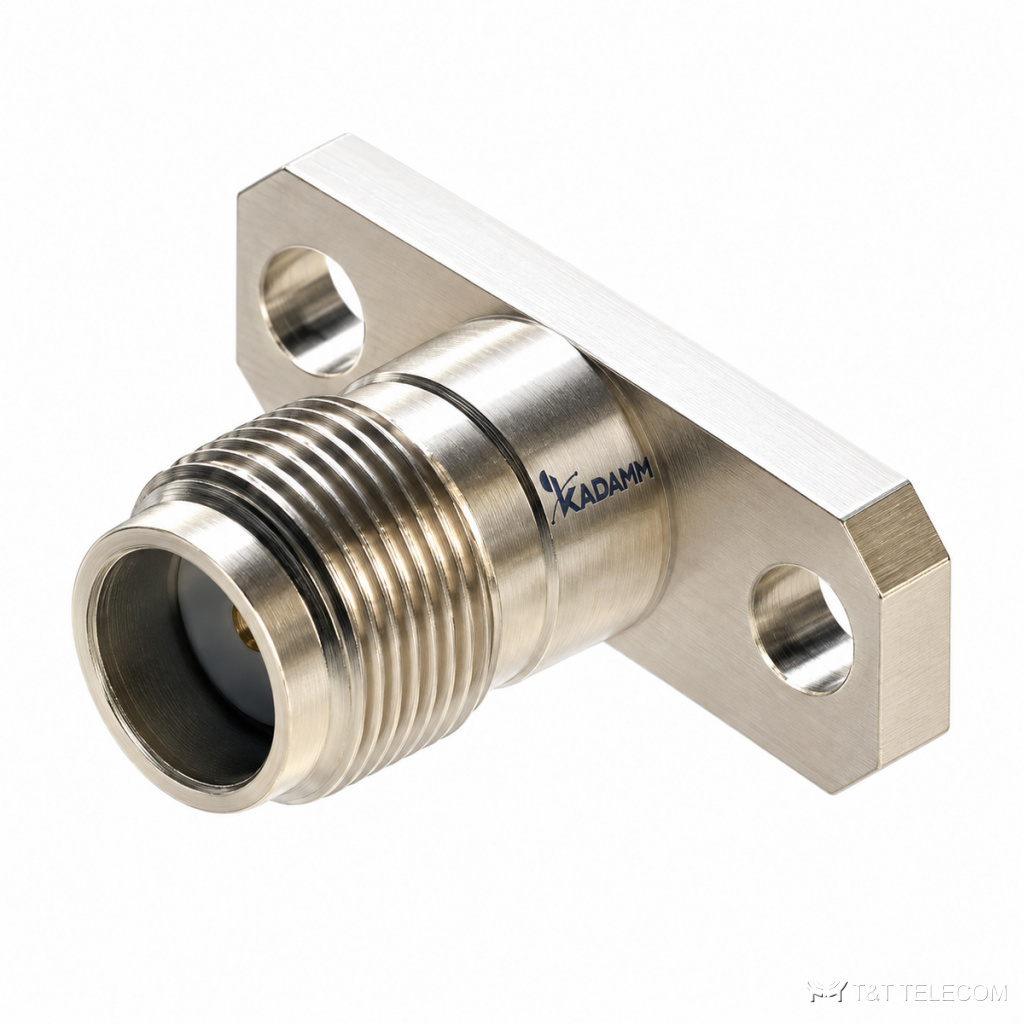

KADAMM СК-О-SMA(р)-Р — серия из 33 разъёмов СВЧ, до 18 ГГц. Разъёмы СК-О-SMA(р)-Р рассчитаны на работу в широкой полосе с малыми отражениями. Параметры СК-О-SMA(р)-Р: диапазон до 18 ГГц; соединители SMA.
Устройство и принцип работы
Соединители СК-О-SMA(р)-Р выводят СВЧ-сигнал на кабель, плату или стенку корпуса; соединение образуют вилка и розетка. Верхняя частота соединителя СК-О-SMA(р)-Р определяется размером канала: чем тоньше внешний проводник, тем выше частота, до которой в нём распространяется только основная волна. Торцевые и угловые исполнения СК-О-SMA(р)-Р переводят сигнал с полосковой линии платы на коаксиал; вывод под пайку делают как можно короче.
Диапазон частот серии СК-О-SMA(р)-Р — до 18 ГГц. В серии СК-О-SMA(р)-Р 33 исполнения; различаются длина, диаметр вывода, резьба. Соединители СК-О-SMA(р)-Р: SMA.
Соединители СК-О-SMA(р)-Р затягивают тарированным ключом: при недотяге контакт нестабилен, при перетяге деформируются проводники.
Для каких задач
- Печатные платы СВЧ-модулей — вывод сигнала через СК-О-SMA(р)-Р.
- Корпуса блоков и измерительной оснастки — СК-О-SMA(р)-Р.
- Прототипы и опытные образцы СВЧ-устройств — СК-О-SMA(р)-Р.
- Платы и корпуса СВЧ-модулей, кабельные сборки, измерительная оснастка — соединители СК-О-SMA(р)-Р.
Исполнения серии СК-О-SMA(р)-Р
| Артикул | Длина, мм | Диаметр вывода, мм | Резьба |
|---|---|---|---|
| KADAMM СК-SMA(р)-Р-О1 | 17 | 0,8 | — |
| KADAMM СК-SMA(р)-Р-О10 | 29,5 | — | M8×0,75 |
| KADAMM СК-SMA(р)-Р-О11 | 25 | 1,3 | — |
| KADAMM СК-SMA(р)-Р-О12 | 17 | 0,8 | — |
| KADAMM СК-SMA(р)-Р-О13 | — | 0,5 | — |
| KADAMM СК-SMA(р)-Р-О14 | 1,6 | 0,5 | — |
| KADAMM СК-SMA(р)-Р-О15 | 2,1 | 0,5 | — |
| KADAMM СК-SMA(р)-Р-О16 | 12,6 | 0,6 | M6×0,75 |
| KADAMM СК-SMA(р)-Р-О17 | 12 | 1 | — |
| KADAMM СК-SMA(р)-Р-О18 | — | 1,3 | — |
| KADAMM СК-SMA(р)-Р-О19 | 23,5 | 0,8 | — |
| KADAMM СК-SMA(р)-Р-О2 | 17,2 | — | — |
| KADAMM СК-SMA(р)-Р-О20 | 17 | 0,8 | M7×0,75 |
| KADAMM СК-SMA(р)-Р-О21 | 26 | 1,3 | — |
| KADAMM СК-SMA(р)-Р-О22 | 14,75 | 1,27 | M6×0,75 |
| KADAMM СК-SMA(р)-Р-О23 | 12,8 | 0,8 | — |
| KADAMM СК-SMA(р)-Р-О24 | 15,7 | 0,8 | — |
| KADAMM СК-SMA(р)-Р-О25 | 15,5 | 0,5 | — |
| KADAMM СК-SMA(р)-Р-О26 | 13 | 0,6 | M6×0,75 |
| KADAMM СК-SMA(р)-Р-О27 | 14,2 | 0,6 | M6×0,75 |
| KADAMM СК-SMA(р)-Р-О28 | 11,8 | 0,6 | M6×0,75 |
| KADAMM СК-SMA(р)-Р-О29 | 16,1 | 0,5 | M5×0,5 |
| KADAMM СК-SMA(р)-Р-О3 | 16,7 | — | — |
| KADAMM СК-SMA(р)-Р-О30 | 22,4 | 1,27 | — |
| KADAMM СК-SMA(р)-Р-О31 | 15,5 | 1,3 | — |
| KADAMM СК-SMA(р)-Р-О32 | 17 | — | — |
| KADAMM СК-SMA(р)-Р-О33 | 16,6 | 0,5 | M5×0,5 |
| KADAMM СК-SMA(р)-Р-О4 | 16,6 | 0,6 | 1/4-36UNS-2A |
| KADAMM СК-SMA(р)-Р-О5 | 19,1 | 0,7 | M7×0,75 |
| KADAMM СК-SMA(р)-Р-О6 | 27,5 | — | M8×0,75 |
| KADAMM СК-SMA(р)-Р-О7 | 9,4 | 2 | M8×0,75 |
| KADAMM СК-SMA(р)-Р-О8 | 14 | 2 | M8×0,75 |
| KADAMM СК-SMA(р)-Р-О9 | 12,7 | 0,5 | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| КСВН, не более | 1,05 + 0,012·f |
| Соединитель | SMA розетка |
| Монтаж | резьбовое (гайка) |
| Материал | латунь с золочением или нержавеющая сталь |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
| Монтажное отверстие, мм | Ø6,4 — KADAMM СК-SMA(р)-Р-О1; Ø6,5 — KADAMM СК-SMA(р)-Р-О12, KADAMM СК-SMA(р)-Р-О19, KADAMM СК-SMA(р)-Р-О25; Ø7,1 — KADAMM СК-SMA(р)-Р-О20 |
| Исполнение | герметичный — KADAMM СК-SMA(р)-Р-О33 |
На что смотреть при выборе
- Полоса модели СК-О-SMA(р)-Р должна перекрывать рабочие частоты (серия: до 18 ГГц).
- Соединители СК-О-SMA(р)-Р — SMA; ответные кабели и переходы подбирают под них.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения СК-О-SMA(р)-Р (по серии — до 18 ГГц).
- Тип соединителя СК-О-SMA(р)-Р выбирают по верхней частоте тракта и ответной части.
- Место установки СК-О-SMA(р)-Р — кабель, плата (торцевой или угловой вариант) или стенка корпуса.
- Исполнение СК-О-SMA(р)-Р выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Поставляем KADAMM СК-О-SMA(р)-Р по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии СК-О-SMA(р)-Р?
По таблице исполнений СК-О-SMA(р)-Р: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-О-SMA(р)-Р?
У СК-О-SMA(р)-Р — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-О-SMA(р)-Р?
Диапазон серии СК-О-SMA(р)-Р — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
Зачем соединителям СК-О-SMA(р)-Р нормированный момент затяжки?
Он даёт повторяемый контакт и КСВН и не позволяет деформировать проводники.
