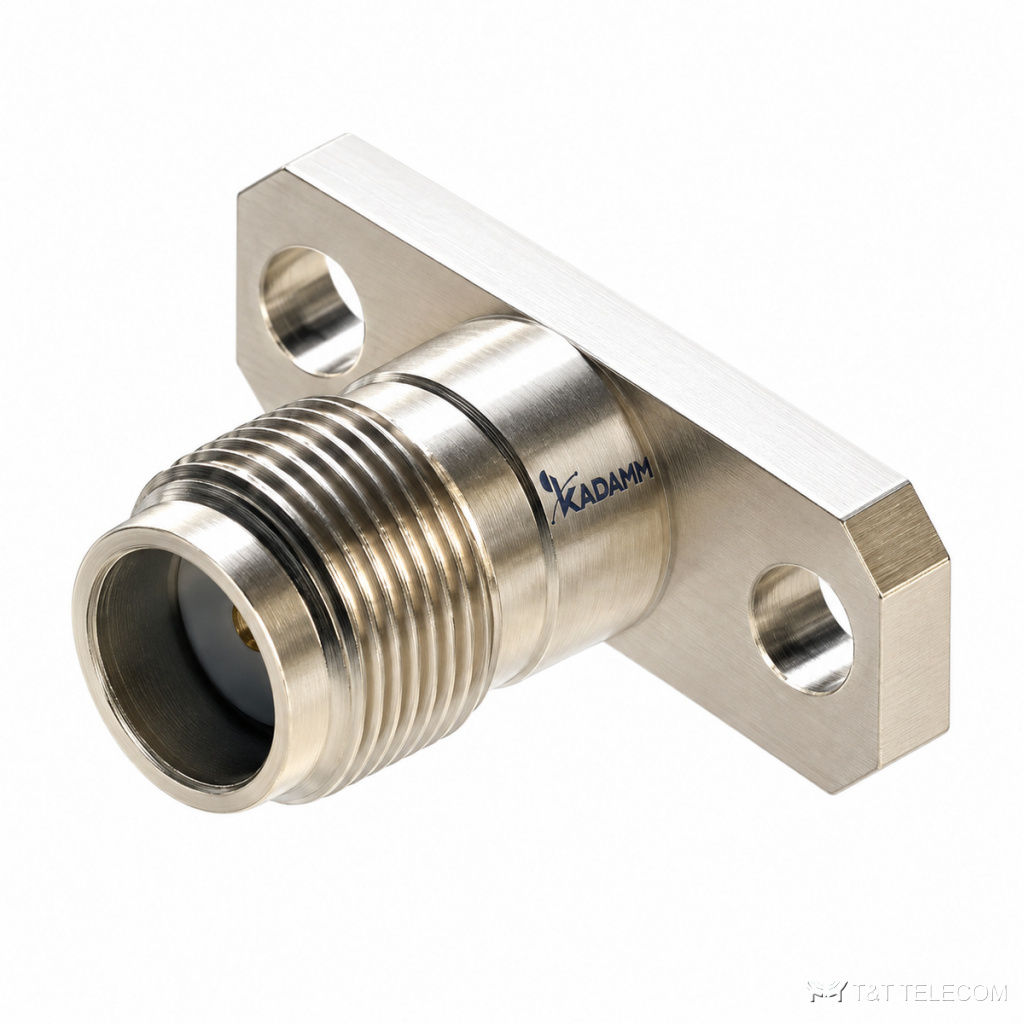

KADAMM СК-О-SMA(р)-Ф2: серия из 96 разъёмов СВЧ, до 18 ГГц. СК-О-SMA(р)-Ф2 устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Основное о СК-О-SMA(р)-Ф2: диапазон до 18 ГГц; соединители SMA.
Принцип работы и конструкция
Соединители СК-О-SMA(р)-Ф2 выводят СВЧ-сигнал на кабель, плату или стенку корпуса; соединение образуют вилка и розетка. Верхняя частота соединителя СК-О-SMA(р)-Ф2 определяется размером канала: чем тоньше внешний проводник, тем выше частота, до которой в нём распространяется только основная волна. Торцевые и угловые исполнения СК-О-SMA(р)-Ф2 переводят сигнал с полосковой линии платы на коаксиал; вывод под пайку делают как можно короче.
Диапазон частот серии СК-О-SMA(р)-Ф2 — до 18 ГГц. В серии СК-О-SMA(р)-Ф2 96 исполнений; различаются длина, межцентровое расстояние отверстий фланца, диаметр вывода, монтажное отверстие. Соединители СК-О-SMA(р)-Ф2: SMA.
Соединители СК-О-SMA(р)-Ф2 затягивают тарированным ключом: при недотяге контакт нестабилен, при перетяге деформируются проводники.
Где применяют
- Корпуса блоков и измерительной оснастки — СК-О-SMA(р)-Ф2.
- Прототипы и опытные образцы СВЧ-устройств — СК-О-SMA(р)-Ф2.
- Печатные платы СВЧ-модулей — вывод сигнала через СК-О-SMA(р)-Ф2.
- Платы и корпуса СВЧ-модулей, кабельные сборки, измерительная оснастка — соединители СК-О-SMA(р)-Ф2.
Исполнения серии СК-О-SMA(р)-Ф2
| Артикул | Длина, мм | Межцентровое расстояние отверстий фланца, мм | Диаметр вывода, мм | Монтажное отверстие, мм |
|---|---|---|---|---|
| KADAMM СК-SMA(р)-Ф2-О1 | — | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О10 | 14,8 | 12,2 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О11 | 15,6 | — | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О12 | 13,6 | 12,2 | 1,3 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф2-О13 | 12,1 | 12,2 | 1,3 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф2-О14 | 15,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О15 | 16,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О16 | 15,7 | 12,2 | 1,3 | Ø5,3 |
| KADAMM СК-SMA(р)-Ф2-О17 | 14,5 | 12,2 | — | Ø5,3 |
| KADAMM СК-SMA(р)-Ф2-О18 | 15,6 | 12,2 | — | Ø4,1 |
| KADAMM СК-SMA(р)-Ф2-О19 | 17,6 | 12,2 | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О2 | — | 10,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О20 | 27,5 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О21 | — | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О22 | — | — | 0,6 | — |
| KADAMM СК-SMA(р)-Ф2-О23 | — | — | 0,4 | — |
| KADAMM СК-SMA(р)-Ф2-О24 | 9,6 | 10,2 | 0,6 | — |
| KADAMM СК-SMA(р)-Ф2-О25 | 9,6 | 10,2 | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О26 | 17,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О27 | 14,8 | 12,2 | 0,8 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф2-О28 | — | — | 0,9 | — |
| KADAMM СК-SMA(р)-Ф2-О29 | — | — | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О3 | 9,5 | 8,9 | — | — |
| KADAMM СК-SMA(р)-Ф2-О30 | 15,3 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О31 | 16,6 | 12,2 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О32 | 17,6 | — | 1,3 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О33 | 19,2 | — | 0,7 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О34 | 14,1 | — | 1,3 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О35 | 17,0 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О36 | 25,8 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О37 | 34,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О38 | 27,7 | 12,2 | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О39 | 14,1 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О4 | — | 8,9 | — | — |
| KADAMM СК-SMA(р)-Ф2-О40 | 15,6 | 12,2 | 1,0 | — |
| KADAMM СК-SMA(р)-Ф2-О41 | — | — | 0,5 | — |
| KADAMM СК-SMA(р)-Ф2-О42 | 15,1 | 12,2 | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О43 | 14,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О44 | 14,4 | 12,2 | 0,5 | — |
| KADAMM СК-SMA(р)-Ф2-О45 | 14,0 | 12,2 | 0,5 | — |
| KADAMM СК-SMA(р)-Ф2-О46 | 15,6 | 12,2 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О47 | 15,6 | 8,6 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О48 | 16,9 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О49 | 15,1 | — | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О5 | 9,5 | 8,6 | — | — |
| KADAMM СК-SMA(р)-Ф2-О50 | 14,4 | — | 0,6 | — |
| KADAMM СК-SMA(р)-Ф2-О51 | 17,6 | — | 1,0 | — |
| KADAMM СК-SMA(р)-Ф2-О52 | 12,1 | 12,2 | 0,8 | Ø2,9 |
| KADAMM СК-SMA(р)-Ф2-О53 | 21,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О54 | 81,1 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О55 | 20,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О56 | 40,8 | 12,2 | 1,0 | — |
| KADAMM СК-SMA(р)-Ф2-О57 | 14,8 | 12,2 | 0,8 | Ø6,1 |
| KADAMM СК-SMA(р)-Ф2-О58 | 15,6 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О59 | 12,6 | 12,2 | — | Ø6,1 |
| KADAMM СК-SMA(р)-Ф2-О6 | — | 8,6 | — | — |
| KADAMM СК-SMA(р)-Ф2-О60 | 15 | 12,2 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф2-О61 | 15,8 | 12,2 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф2-О62 | 17,4 | 12,2 | — | Ø6,2 |
| KADAMM СК-SMA(р)-Ф2-О63 | 17,6 | 12,2 | 1,3 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О64 | 14,6 | 12,2 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О65 | 16,1 | 12,2 | 0,8 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О66 | 20,6 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О67 | 19,1 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О68 | 38,6 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О69 | 15,6 | 12,2 | 1,3 | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О7 | 27,5 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О70 | 12,6 | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О71 | 14,6 | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О72 | — | 12,2 | — | Ø2,9 |
| KADAMM СК-SMA(р)-Ф2-О73 | 15,1 | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О74 | 15,6 | 8,6 | — | — |
| KADAMM СК-SMA(р)-Ф2-О75 | 9,6 | 8,6 | — | — |
| KADAMM СК-SMA(р)-Ф2-О76 | 19,2 | 12,2 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О77 | 9,6 | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О78 | 17,6 | — | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О79 | 14,6 | — | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О8 | 27,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О80 | 14,8 | — | 0,5 | Ø4,1 |
| KADAMM СК-SMA(р)-Ф2-О81 | 16 | — | 0,5 | Ø4,1 |
| KADAMM СК-SMA(р)-Ф2-О82 | 16,1 | — | 0,8 | Ø4,1 |
| KADAMM СК-SMA(р)-Ф2-О83 | 14,7 | 9 | — | Ø4,2 |
| KADAMM СК-SMA(р)-Ф2-О84 | 14,1 | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О85 | 12,1 | 12,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О86 | 12,6 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О87 | 21,5 | 10,2 | — | — |
| KADAMM СК-SMA(р)-Ф2-О88 | 9,6 | 8,8 | — | — |
| KADAMM СК-SMA(р)-Ф2-О89 | 15,6 | 8,8 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О9 | 14,8 | 12,2 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О90 | 18,6 | 8,6 | 1,3 | — |
| KADAMM СК-SMA(р)-Ф2-О91 | — | — | 0,5 | — |
| KADAMM СК-SMA(р)-Ф2-О92 | — | — | 0,8 | — |
| KADAMM СК-SMA(р)-Ф2-О93 | — | — | 1 | — |
| KADAMM СК-SMA(р)-Ф2-О94 | — | — | 0,6 | — |
| KADAMM СК-SMA(р)-Ф2-О95 | — | — | — | — |
| KADAMM СК-SMA(р)-Ф2-О96 | — | — | 1,3 | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| КСВН, не более | 1,05 + 0,012·f |
| Соединитель | SMA розетка |
| Монтаж | фланцевое, 2 отв. |
| Материал | латунь с золочением или нержавеющая сталь |
| Фланец, отверстий | 2 |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
| Резьба | 1/4-36UNS-2A — KADAMM СК-SMA(р)-Ф2-О91, KADAMM СК-SMA(р)-Ф2-О92, KADAMM СК-SMA(р)-Ф2-О93, KADAMM СК-SMA(р)-Ф2-О94, KADAMM СК-SMA(р)-Ф2-О95, KADAMM СК-SMA(р)-Ф2-О96 |
| Исполнение | влагозащищённый — KADAMM СК-SMA(р)-Ф2-О96 |
Как выбрать модель
- Полоса модели СК-О-SMA(р)-Ф2 должна перекрывать рабочие частоты (серия: до 18 ГГц).
- Соединители СК-О-SMA(р)-Ф2 — SMA; ответные кабели и переходы подбирают под них.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения СК-О-SMA(р)-Ф2 (по серии — до 18 ГГц).
- Тип соединителя СК-О-SMA(р)-Ф2 выбирают по верхней частоте тракта и ответной части.
- Место установки СК-О-SMA(р)-Ф2 — кабель, плата (торцевой или угловой вариант) или стенка корпуса.
- Исполнение СК-О-SMA(р)-Ф2 выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Модели KADAMM СК-О-SMA(р)-Ф2 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии СК-О-SMA(р)-Ф2?
По таблице исполнений СК-О-SMA(р)-Ф2: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-О-SMA(р)-Ф2?
У СК-О-SMA(р)-Ф2 — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-О-SMA(р)-Ф2?
Диапазон серии СК-О-SMA(р)-Ф2 — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
Зачем соединителям СК-О-SMA(р)-Ф2 нормированный момент затяжки?
Он даёт повторяемый контакт и КСВН и не позволяет деформировать проводники.
