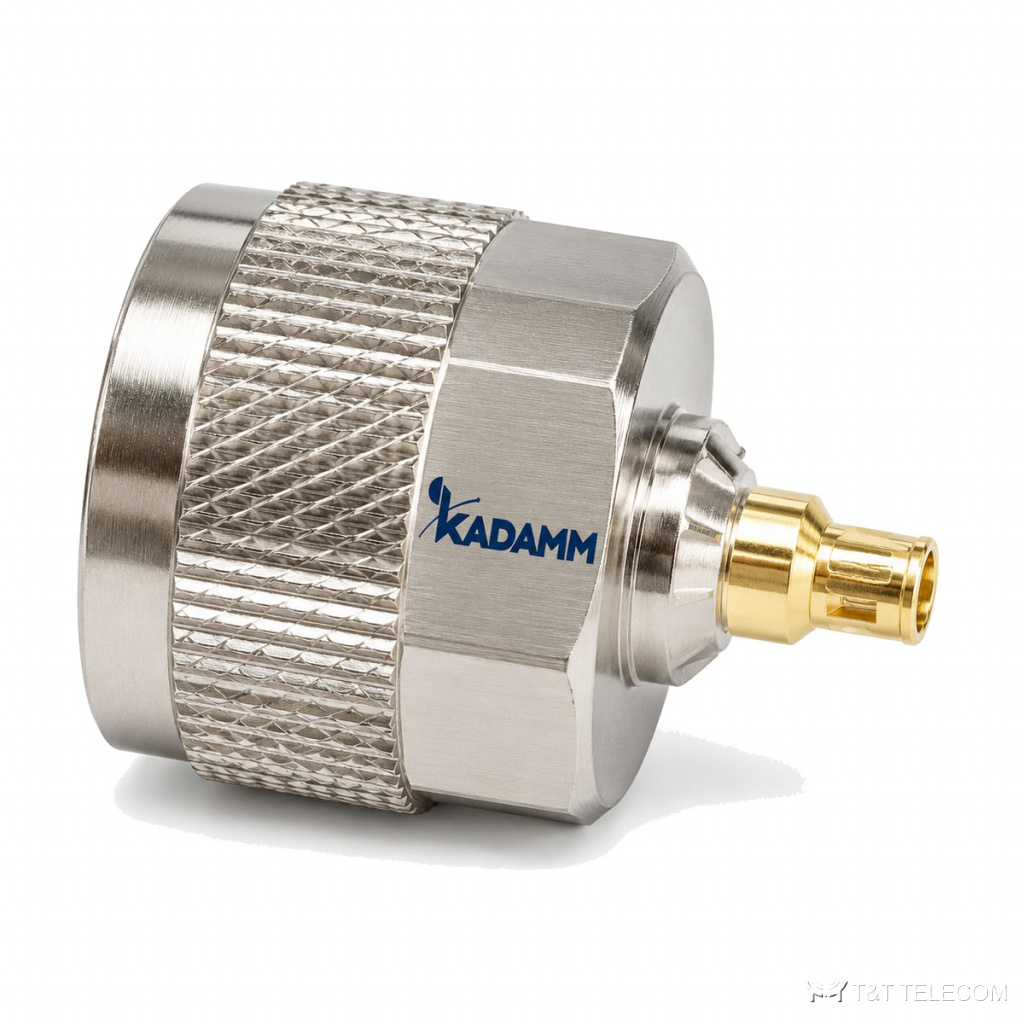

KADAMM СК-К-TNC: серия из 54 разъёмов СВЧ, до 18 ГГц. Разъёмы СК-К-TNC рассчитаны на работу в широкой полосе с малыми отражениями. Коротко о СК-К-TNC: диапазон до 18 ГГц; соединители TNC, BNC; КСВН 1,2–1,4.
Устройство и принцип работы
Соединители СК-К-TNC выводят СВЧ-сигнал на кабель, плату или стенку корпуса; соединение образуют вилка и розетка. Верхняя частота соединителя СК-К-TNC определяется размером канала: чем тоньше внешний проводник, тем выше частота, до которой в нём распространяется только основная волна. Торцевые и угловые исполнения СК-К-TNC переводят сигнал с полосковой линии платы на коаксиал; вывод под пайку делают как можно короче.
Диапазон частот серии СК-К-TNC — до 18 ГГц. В серии СК-К-TNC 54 исполнения; различаются частоты, ксвн, соединитель, кабель для монтажа, материал. Соединители СК-К-TNC: TNC. КСВН СК-К-TNC — 1,2–1,4: при худшем значении отражается около 2,8 % падающей мощности.
Соединители СК-К-TNC затягивают тарированным ключом: при недотяге контакт нестабилен, при перетяге деформируются проводники.
Для каких задач
- Корпуса блоков и измерительной оснастки — СК-К-TNC.
- Прототипы и опытные образцы СВЧ-устройств — СК-К-TNC.
- Печатные платы СВЧ-модулей — вывод сигнала через СК-К-TNC.
- Платы и корпуса СВЧ-модулей, кабельные сборки, измерительная оснастка — соединители СК-К-TNC.
Исполнения серии СК-К-TNC
| Артикул | Частоты, ГГц | КСВН | Соединитель | Кабель для монтажа | Материал |
|---|---|---|---|---|---|
| KADAMM СК-BNC(в)-Л-086-1 | 0–4 | 1,3 | BNC вилка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | латунь с покрытием тройным сплавом |
| KADAMM СК-BNC(в)-Л-141-1 | 0–6 | 1,3 | BNC вилка | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 | латунь с покрытием тройным сплавом |
| KADAMM СК-BNC(в)-Н-A500-1 | 0–6 | - | BNC вилка | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 | пассивированная нержавеющая сталь |
| KADAMM СК-BNC(в)-О-Л-R600-3 | 0–3 | 1,25 | BNC вилка, обжим | KADAMM КС-600-2/KADAMM КС-600U | — |
| KADAMM СК-BNC(в)-О-Л-RG142-1 | 0–3 | 1,25 | BNC вилка, обжим | RG142/RG142U | латунь |
| KADAMM СК-BNC(р)-О-Л-RG142-1 | 0–4 | 1,25 | BNC розетка, обжим | RG142/RG142U | латунь |
| KADAMM СК-TNC(в)-LMR240 | 0–11 | 1,25 | TNC вилка | LMR240 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-LMR400 | 0–11 | 1,25 | TNC вилка | LMR400 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SDY4 | 0–11 | 1,25 | TNC вилка | SDY-4 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFCF46504 | 0–11 | 1,25 | TNC вилка | SFCF46-50-4-51, SFT-205, UFB 205A | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFCF5 | 0–11 | 1,25 | TNC вилка | SFCF-50-5-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFF1,5 | 0–11 | 1,25 | TNC вилка | SFF-50-1,5-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFF1,5-2 | 0–11 | 1,25 | TNC вилка | SFF-50-1,5-1, SYV-50-2-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFF2 | 0–11 | 1,25 | TNC вилка | SFF-50-2-2, SYV-50-2-2 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFF3 | 0–11 | 1,25 | TNC вилка | SFF-50-3-1, SYV-50-3 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFT142 | 0–11 | 1,25 | TNC вилка | SFT-142 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFT2 | 0–11 | 1,25 | TNC вилка | SFT-50-2-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFT3 | 0–11 | 1,25 | TNC вилка | SFT-50-3-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SUJ3 | 0–11 | 1,25 | TNC вилка | SUJ-50-3-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SUJ7 | 0–11 | 1,25 | TNC вилка | SUJ-50-7-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SUV3 | 0–11 | 1,25 | TNC вилка | SUV-50-3-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV2 | 0–11 | 1,25 | TNC вилка | SYV-50-2-1, SFF-50-1,5-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV3 | 0–11 | 1,25 | TNC вилка | SYV-50-3 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV5 | 0–11 | 1,25 | TNC вилка | SYV-50-5-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV5-2 | 0–11 | 1,25 | TNC вилка | SYV-50-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV7 | 0–11 | 1,25 | TNC вилка | SYV-50-7-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV7-2 | 0–11 | 1,25 | TNC вилка | SYV-50-7-2 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV75 | 0–11 | 1,25 | TNC вилка | SYV-75-3 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV9 | 0–11 | 1,25 | TNC вилка | SYV-50-9 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-Н-A360-2 | 0–18 | 1,25 | TNC вилка | KADAMM КС-360-1 | пассивированная нержавеющая сталь |
| KADAMM СК-TNC(в)-Н-A500-2 | 0–18 | 1,25 | TNC вилка | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 | пассивированная нержавеющая сталь |
| KADAMM СК-TNC(в)-Н-A800-1 | 0–18 | 1,25 | TNC вилка | KADAMM КС-800-1 | пассивированная нержавеющая сталь |
| KADAMM СК-TNC(в)-Н-Z600-1 | 0–18 | 1,25 | TNC вилка | KADAMM КС-600-1 | пассивированная нержавеющая сталь |
| KADAMM СК-TNC(в)-О-Л-R1000-1 | 0–4 | 1,2 | TNC вилка, обжим | KADAMM КС-1000-2/KADAMM КС-1000U | латунь с покрытием тройным сплавом |
| KADAMM СК-TNC(в)-О-Л-RG142-1 | 0–4 | 1,2 | TNC вилка, обжим | RG142/RG142U | никелированная латунь |
| KADAMM СК-TNC(в)-У-HABIATZC5 | 0–11 | 1,4 | TNC вилка, угловой | HABIA TZC 500 25 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFCF46504 | 0–11 | 1,4 | TNC вилка, угловой | SFCF46-50-4-51 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFCF5 | 0–11 | 1,4 | TNC вилка, угловой | SFCF-50-5-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF1,5 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-1,5-1, SYV-50-2-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF1,5-2 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-1,5 SYV-50-2-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF2 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-2-2, SYV-50-2-2 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF2-2 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-2-2 SYV-50-2-2 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF3 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-3-1, SYV-50-3 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF3-2 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-3-1 SYV-50-3 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF5 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFT3 | 0–11 | 1,4 | TNC вилка, угловой | SFT-50-3-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SUJ7 | 0–11 | 1,4 | TNC вилка, угловой | SUJ-50-7-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SYV5 | 0–11 | 1,4 | TNC вилка, угловой | SYV-50-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-Н-Z600-1 | 0–18 | 1,25 | TNC вилка угловой | KADAMM КС-600-1 | пассивированная нержавеющая сталь |
| KADAMM СК-TNC(р)-SFF2 | 0–11 | 1,25 | TNC розетка | SFF-50-2-2, SYV-50-2-2 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(р)-SFF3 | 0–11 | 1,25 | TNC розетка | SFF-50-3-1, SYV-50-3 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(р)-SFT2 | 0–11 | 1,25 | TNC розетка | SFT-50-2-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(р)-SFT3 | 0–11 | 1,25 | TNC розетка | SFT-50-3-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(р)-П-Л-086-1 | 0–6 | 1,3 | TNC розетка проходной | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | никелированная латунь |
Общие характеристики
| Параметр | Значение |
|---|---|
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
На что смотреть при выборе
- Сначала выбирают строку СК-К-TNC по частоте — серия перекрывает до 18 ГГц.
- КСВН моделей СК-К-TNC — от 1,2 до 1,4: чем ниже, тем меньше отражение в тракте.
- Соединители СК-К-TNC — TNC, BNC; ответные кабели и переходы подбирают под них.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения СК-К-TNC (по серии — до 18 ГГц).
- Тип соединителя СК-К-TNC выбирают по верхней частоте тракта и ответной части.
- Место установки СК-К-TNC — кабель, плата (торцевой или угловой вариант) или стенка корпуса.
- Исполнение СК-К-TNC выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Модели KADAMM СК-К-TNC подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии СК-К-TNC?
По таблице исполнений СК-К-TNC: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-К-TNC?
У СК-К-TNC — TNC, BNC; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-К-TNC?
Диапазон серии СК-К-TNC — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
Зачем соединителям СК-К-TNC нормированный момент затяжки?
Он даёт повторяемый контакт и КСВН и не позволяет деформировать проводники.
Много ли отражает КСВН 1,2–1,4 у СК-К-TNC?
При худшем значении — около 2,8 % падающей мощности, остальное проходит дальше по тракту.
