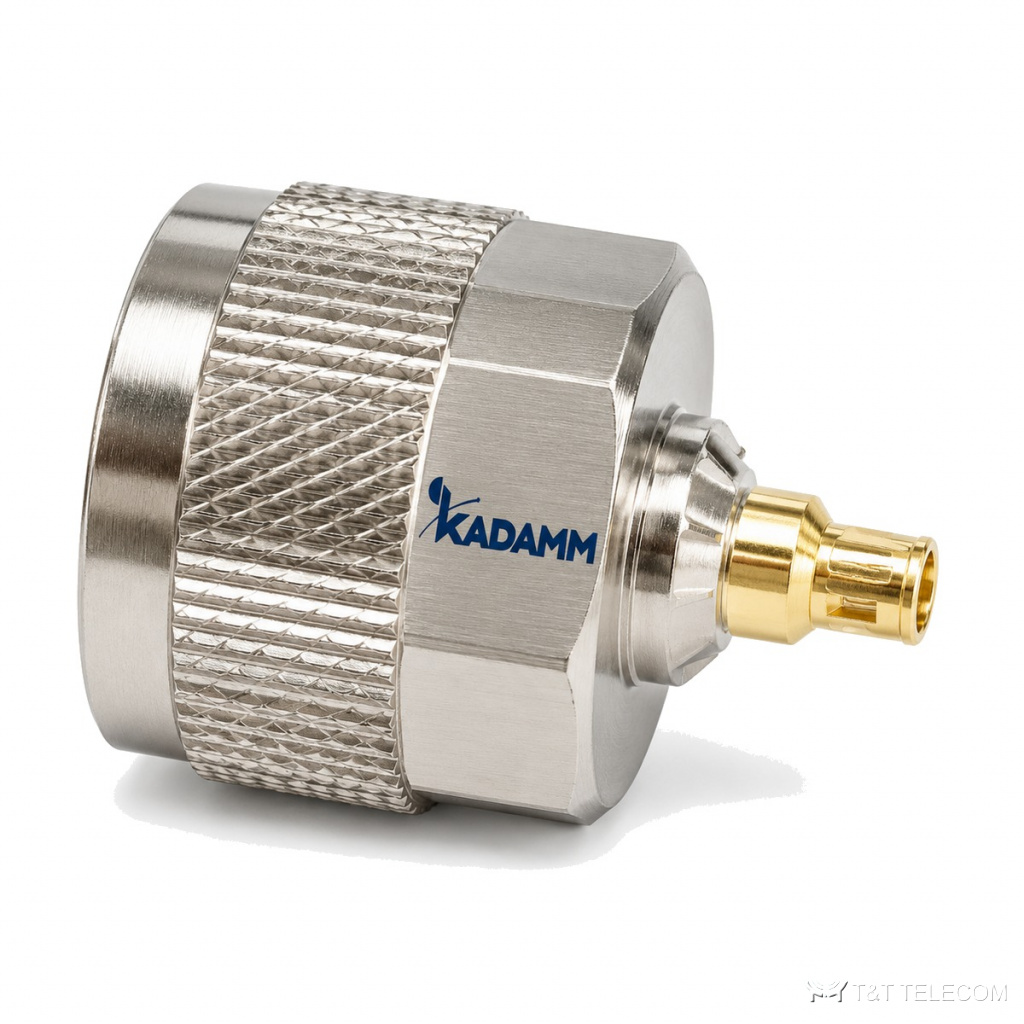

KADAMM СК-К-П: серия из 86 разъёмов СВЧ, до 67 ГГц. СК-К-П устанавливают на плату или корпус, чтобы вывести СВЧ-сигнал на коаксиальный соединитель. Основное о СК-К-П: диапазон до 67 ГГц; соединители 2,92 мм, 2,4 мм, 3,5 мм, 1,85 мм; КСВН 1,1–1,4.
Как устроена СК-К-П
Соединители СК-К-П выводят СВЧ-сигнал на кабель, плату или стенку корпуса; соединение образуют вилка и розетка. Верхняя частота соединителя СК-К-П определяется размером канала: чем тоньше внешний проводник, тем выше частота, до которой в нём распространяется только основная волна. Торцевые и угловые исполнения СК-К-П переводят сигнал с полосковой линии платы на коаксиал; вывод под пайку делают как можно короче.
Диапазон частот серии СК-К-П — до 67 ГГц. В серии СК-К-П 86 исполнений; различаются частоты, ксвн, соединитель, материал, кабель для монтажа. Соединители СК-К-П: 2,92 мм. КСВН СК-К-П — 1,1–1,4: при худшем значении отражается около 2,8 % падающей мощности.
Соединители СК-К-П затягивают тарированным ключом: при недотяге контакт нестабилен, при перетяге деформируются проводники.
Где применяют
- Корпуса блоков и измерительной оснастки — СК-К-П.
- Прототипы и опытные образцы СВЧ-устройств — СК-К-П.
- Печатные платы СВЧ-модулей — вывод сигнала через СК-К-П.
- Платы и корпуса СВЧ-модулей, кабельные сборки, измерительная оснастка — соединители СК-К-П.
Исполнения серии СК-К-П
| Артикул | Частоты, ГГц | КСВН | Соединитель | Материал | Кабель для монтажа |
|---|---|---|---|---|---|
| KADAMM СК-1,85(в) | 0–50 (до 67 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40); 1,3 (40–50); 1,4 (50–67) | 1,85 мм вилка | латунь с золочением или нержавеющая сталь | уточняйте у менеджера |
| KADAMM СК-1,85(в)-JRDW30 | 0–50 (до 67 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40); 1,3 (40–50); 1,4 (50–67) | 1,85 мм вилка | латунь с золочением или нержавеющая сталь | JRDW30 |
| KADAMM СК-1,85(в)-Н-047-1 | 0–67 | 1,3 | 1,85 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 |
| KADAMM СК-1,85(в)-Н-A220-2 | 0–67 | 1,3 | 1,85 мм вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-1,85(в)-Н-T67-3 | 0–67 | 1,3 | 1,85 мм вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-1,85(в)-Н-T67P-4 | 0–67 | 1,3 | 1,85 мм вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-1,85(р)-Н-A220-1 | 0–67 | 1,3 | 1,85 мм розетка | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-1,85(р)-Н-T67-2 | 0–67 | 1,3 | 1,85 мм розетка | пассивированная нержавеющая сталь | — |
| KADAMM СК-1,85(р)-Н-T67P-2 | 0–67 | 1,35 | 1,85 мм розетка | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,4(в) | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм вилка | латунь с золочением или нержавеющая сталь | уточняйте у менеджера |
| KADAMM СК-2,4(в)-2 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм вилка | латунь с золочением или нержавеющая сталь | уточняйте у менеджера |
| KADAMM СК-2,4(в)-JBD01 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм вилка | латунь с золочением или нержавеющая сталь | JBD01 |
| KADAMM СК-2,4(в)-Н-047-1 | 0–50 | 1,3 | 2,4 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 |
| KADAMM СК-2,4(в)-Н-A220-5 | 0–50 | 1,35 | 2,4 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-2,4(в)-Н-A360-2 | 0–40 | 1,25 | 2,4 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-2,4(в)-Н-T50-2 | 0–50 | - | 2,4 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-300 |
| KADAMM СК-2,4(в)-Н-T50P-4 | 0–50 | 1,3 | 2,4 мм вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,4(в)-У-Н-A220-1 | 0–50 | 1,3 | 2,4 мм вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-2,4(в)-У-Н-T50-1 | 0–50 | 1,35 | 2,4 мм вилка угловой | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,4(в)-У-Н-T50P-1 | 0–50 | 1,35 | 2,4 мм вилка угловой | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,4(р) | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | латунь с золочением или нержавеющая сталь | уточняйте у менеджера |
| KADAMM СК-2,4(р)-2 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | латунь с золочением или нержавеющая сталь | уточняйте у менеджера |
| KADAMM СК-2,4(р)-Н-A220-1 | 0–50 | 1,3 | 2,4 мм розетка | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-2,4(р)-Н-A360-3 | 0–40 | 1,25 | 2,4 мм розетка | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-2,4(р)-Н-T50-1 | 0–50 | 1,3 | 2,4 мм розетка | пассивированная нержавеющая сталь | KADAMM КС-300 |
| KADAMM СК-2,4(р)-Н-T50P-4 | 0–50 | 1,3 | 2,4 мм розетка | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,4(р)-У-Н-T50-1 | 0–50 | 1,4 | 2,4 мм розетка угловой | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,4(р)-У-Н-T50P-1 | 0–50 | 1,4 | 2,4 мм розетка угловой | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,4(р)-Ф2-Н-A220-1 | 0–50 | 1,35 | 2,4 мм розетка фланец на 2 отверстия | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-2,4(р)-Ф2-Н-T50P-1 | 0–50 | 1,35 | 2,4 мм розетка фланец на 2 отверстия | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,92(в) | 0–40 | 1,15 (до 18 ГГц); 1,2 (18–40) | 2,92 мм вилка | латунь с золочением или нержавеющая сталь | 3506 |
| KADAMM СК-2,92(в)-147A | 0–40 | 1,15 (до 18 ГГц); 1,2 (18–40) | 2,92 мм вилка | латунь с золочением или нержавеющая сталь | 147A |
| KADAMM СК-2,92(в)-Н-047-1 | 0–40 | 1,25 | 2,92 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2 |
| KADAMM СК-2,92(в)-Н-086-3 | 0–40 | 1,25 | 2,92 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-2,92(в)-Н-141-1 | 0–40 | 1,35(0–26,5 ГГц) | 2,92 мм вилка | с золочением латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-2,92(в)-Н-A220-4 | 0–40 | 1,35 | 2,92 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-2,92(в)-Н-A360-1 | 0–40 | 1,3 | 2,92 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-2,92(в)-Н-A400-1 | 0–40 | 1,3 | 2,92 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-400-1 |
| KADAMM СК-2,92(в)-Н-A500-1 | 0–26,5 | 1,3 | 2,92 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-2,92(в)-Н-T50-1 | 0–40 | 1,25 | 2,92 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-300 |
| KADAMM СК-2,92(в)-Н-T50P-4 | 0–40 | 1,25 | 2,92 мм вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,92(в)-Н-Z360-1 | 0–40 | 1,25 | 2,92 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-360-3 |
| KADAMM СК-2,92(в)-У-Н-A220-1 | 0–40 | 1,3 | 2,92 мм вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-2,92(в)-У-Н-A360-1 | 0–40 | 1,35 | 2,92 мм вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-2,92(в)-У-Н-T50-1 | 0–40 | 1,25 | 2,92 мм вилка угловой | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,92(в)-У-Н-T50P-1 | 0–40 | 1,25 | 2,92 мм вилка угловой | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,92(в)-У-Н-Z360-1 | 0–40 | 1,25 | 2,92 мм вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-360-3 |
| KADAMM СК-2,92(р) | 0–40 | 1,15 (до 18 ГГц); 1,2 (18–40) | 2,92 мм розетка | латунь с золочением или нержавеющая сталь | 3506 |
| KADAMM СК-2,92(р)-147A | 0–40 | 1,15 (до 18 ГГц); 1,2 (18–40) | 2,92 мм розетка | латунь с золочением или нержавеющая сталь | 147A |
| KADAMM СК-2,92(р)-JB02 | 0–40 | 1,15 (до 18 ГГц); 1,2 (18–40) | 2,92 мм розетка | латунь с золочением или нержавеющая сталь | JB02/JBR02 |
| KADAMM СК-2,92(р)-JBD01 | 0–40 | 1,15 (до 18 ГГц); 1,2 (18–40) | 2,92 мм розетка | латунь с золочением или нержавеющая сталь | JBD01 |
| KADAMM СК-2,92(р)-JBD05 | 0–40 | 1,15 (до 18 ГГц); 1,2 (18–40) | 2,92 мм розетка | латунь с золочением или нержавеющая сталь | JBD05 |
| KADAMM СК-2,92(р)-UT047CLL | 0–40 | 1,15 (до 18 ГГц); 1,2 (18–40) | 2,92 мм розетка | латунь с золочением или нержавеющая сталь | UT-047C-LL |
| KADAMM СК-2,92(р)-Л-086-1 | 0–40 | 1,25 | 2,92 мм розетка | латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-2,92(р)-Л-A220-1 | 0–40 | 1,35 | 2,92 мм розетка | с золочением латунь | KADAMM КС-220 |
| KADAMM СК-2,92(р)-Н-A220-1 | 0–40 | 1,25 | 2,92 мм розетка | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-2,92(р)-Н-A360-1 | 0–40 | 1,3 | 2,92 мм розетка | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-2,92(р)-Н-A400-1 | 0–40 | 1,25 | 2,92 мм розетка | пассивированная нержавеющая сталь | KADAMM КС-400-1 |
| KADAMM СК-2,92(р)-Н-T50-1 | 0–40 | 1,25 | 2,92 мм розетка | пассивированная нержавеющая сталь | KADAMM КС-300 |
| KADAMM СК-2,92(р)-Н-T50P-3 | 0–40 | 1,3 | 2,92 мм розетка | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,92(р)-Н-Z360-1 | 0–40 | 1,25 | 2,92 мм розетка | пассивированная нержавеющая сталь | KADAMM КС-360-3 |
| KADAMM СК-2,92(р)-П-Н-A220-1 | 0–40 | 1,25 | 2,92 мм розетка проходной | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-2,92(р)-У-Н-T50-1 | 0–40 | 1,25 | 2,92 мм розетка угловой | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,92(р)-У-Н-T50P-1 | 0–40 | 1,25 | 2,92 мм розетка угловой | пассивированная нержавеющая сталь | — |
| KADAMM СК-2,92(р)-У-Н-Z360-1 | 0–40 | 1,25 | 2,92 мм розетка угловой | пассивированная нержавеющая сталь | KADAMM КС-360-3 |
| KADAMM СК-2,92(р)-Ф2-Н-A220-1 | 0–40 | 1,25 | 2,92 мм розетка фланец на 2 отверстия | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-2,92(р)-Ф2-Н-A360-1 | 0–40 | 1,3 | 2,92 мм розетка фланец на 2 отверстия | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-2,92(р)-Ф4-Н-A220-1 | 0–40 | 1,25 | 2,92 мм розетка фланец на 4 отверстия | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-2,92(р)-Ф4-Н-A360-1 | 0–40 | 1,3 | 2,92 мм розетка фланец на 4 отверстия | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-3,5(в) | 0–33 | 1,1 + 0,005·f | 3,5 мм вилка | латунь с золочением или нержавеющая сталь | 500 |
| KADAMM СК-3,5(в)-147A | 0–33 | 1,1 + 0,005·f | 3,5 мм вилка | латунь с золочением или нержавеющая сталь | 147A |
| KADAMM СК-3,5(в)-2 | 0–33 | 1,1 + 0,005·f | 3,5 мм вилка | латунь с золочением или нержавеющая сталь | 550 |
| KADAMM СК-3,5(в)-205A | 0–33 | 1,1 + 0,005·f | 3,5 мм вилка | латунь с золочением или нержавеющая сталь | 205A |
| KADAMM СК-3,5(в)-J3506 | 0–33 | 1,1 + 0,005·f | 3,5 мм вилка | латунь с золочением или нержавеющая сталь | J3506 |
| KADAMM СК-3,5(в)-Н-A220-1 | 0–26,5 | 1,25 | 3,5 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-3,5(в)-Н-A360-2 | 0–26,5 | 1,25 | 3,5 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-3,5(в)-Н-A500-2 | 0–26,5 | 1,25 | 3,5 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-3,5(в)-Н-T50-1 | 0–26,5 | 1,25 | 3,5 мм вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-3,5(в)-Н-T50P-1 | 0–26,5 | 1,25 | 3,5 мм вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-3,5(в)-Н-Z360-1 | 0–26,5 | 1,25 | 3,5 мм вилка | пассивированная нержавеющая сталь | KADAMM КС-360-3 |
| KADAMM СК-3,5(р)-Н-A220-1 | 0–26,5 | 1,25 | 3,5 мм розетка | пассивированная нержавеющая сталь | KADAMM КС-220 |
| KADAMM СК-3,5(р)-Н-A360-1 | 0–26,5 | 1,25 | 3,5 мм розетка | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-3,5(р)-Н-A500-2 | 0–26,5 | 1,25 | 3,5 мм розетка | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-3,5(р)-Н-T50-1 | 0–26,5 | 1,25 | 3,5 мм розетка | пассивированная нержавеющая сталь | — |
| KADAMM СК-3,5(р)-Н-T50P-1 | 0–26,5 | 1,25 | 3,5 мм розетка | пассивированная нержавеющая сталь | — |
| KADAMM СК-3,5(р)-Н-Z360-1 | 0–26,5 | 1,25 | 3,5 мм розетка | пассивированная нержавеющая сталь | KADAMM КС-360-3 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
| Код разделки | K — KADAMM СК-2,92(в)-Н-047-1 |
На что смотреть при выборе
- Сначала выбирают строку СК-К-П по частоте — серия перекрывает до 67 ГГц.
- КСВН моделей СК-К-П — от 1,1 до 1,4: чем ниже, тем меньше отражение в тракте.
- Соединители СК-К-П — 2,92 мм, 2,4 мм, 3,5 мм, 1,85 мм; ответные кабели и переходы подбирают под них.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения СК-К-П (по серии — до 67 ГГц).
- Тип соединителя СК-К-П выбирают по верхней частоте тракта и ответной части.
- Место установки СК-К-П — кабель, плата (торцевой или угловой вариант) или стенка корпуса.
- Исполнение СК-К-П выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Модели KADAMM СК-К-П подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии СК-К-П?
По таблице исполнений СК-К-П: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-К-П?
У СК-К-П — 2,92 мм, 2,4 мм, 3,5 мм, 1,85 мм; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-К-П?
Диапазон серии СК-К-П — до 67 ГГц; полоса конкретной модели — в таблице исполнений.
Зачем соединителям СК-К-П нормированный момент затяжки?
Он даёт повторяемый контакт и КСВН и не позволяет деформировать проводники.
Много ли отражает КСВН 1,1–1,4 у СК-К-П?
При худшем значении — около 2,8 % падающей мощности, остальное проходит дальше по тракту.
