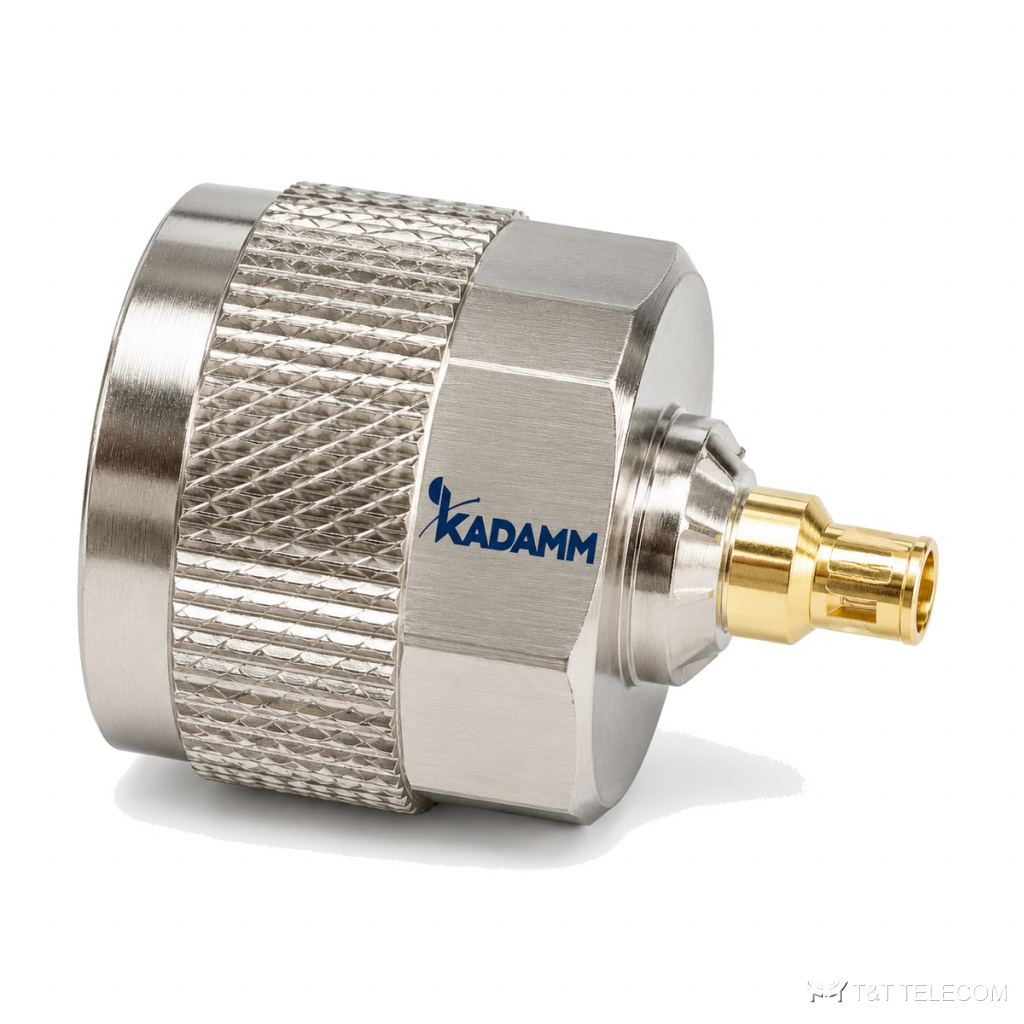

Серия KADAMM СК-К-N — серия из 95 разъёмов СВЧ, до 18 ГГц. Разъёмы СК-К-N рассчитаны на работу в широкой полосе с малыми отражениями. Основное о СК-К-N: диапазон до 18 ГГц; соединители N, 4.3-10; КСВН 1,15–6.
Принцип работы и конструкция
Соединители СК-К-N выводят СВЧ-сигнал на кабель, плату или стенку корпуса; соединение образуют вилка и розетка. Верхняя частота соединителя СК-К-N определяется размером канала: чем тоньше внешний проводник, тем выше частота, до которой в нём распространяется только основная волна. Торцевые и угловые исполнения СК-К-N переводят сигнал с полосковой линии платы на коаксиал; вывод под пайку делают как можно короче.
Диапазон частот серии СК-К-N — до 18 ГГц. В серии СК-К-N 95 исполнений; различаются частоты, ксвн, соединитель, материал, кабель для монтажа. Соединители СК-К-N: N. КСВН СК-К-N — 1,15–1,4: при худшем значении отражается около 2,8 % падающей мощности.
Соединители СК-К-N затягивают тарированным ключом: при недотяге контакт нестабилен, при перетяге деформируются проводники.
Для каких задач
- Прототипы и опытные образцы СВЧ-устройств — СК-К-N.
- Печатные платы СВЧ-модулей — вывод сигнала через СК-К-N.
- Корпуса блоков и измерительной оснастки — СК-К-N.
- Платы и корпуса СВЧ-модулей, кабельные сборки, измерительная оснастка — соединители СК-К-N.
Исполнения серии СК-К-N
| Артикул | Частоты, ГГц | КСВН | Соединитель | Материал | Кабель для монтажа |
|---|---|---|---|---|---|
| KADAMM СК-4-FHCB-RG142-1 | 0–6 | 1,3 | 4.3-10 розетка | с золочением латунь | RG142/RG142U |
| KADAMM СК-4.3-10(в)-Л-1/2С-НИ | 0–6 | 1,15 при 0–3 ГГц, 1,3 при 3–6 ГГц | 4.3-10 вилка | латунь с покрытием тройным сплавом | 1/2″ суперфлекс |
| KADAMM СК-7/16(в)-Л-A800-1 | 0–6 | 1,3 | 7-16DIN вилка | латунь с покрытием тройным сплавом | KADAMM КС-800-1 |
| KADAMM СК-7/16(в)-Л-B1200-1 | 0–6 | 1,4 | 7-16DIN вилка | латунь с покрытием тройным сплавом | KADAMM КС-1200 |
| KADAMM СК-7/16(в)-Л-B1500-1 | 0–6 | 1,4 | 7-16DIN вилка | латунь с покрытием тройным сплавом | KADAMM КС-1500-1 |
| KADAMM СК-N(в)-FSJ450B | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | FSJ4-50B |
| KADAMM СК-N(в)-LMR400 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | LMR400 |
| KADAMM СК-N(в)-RG401 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | RG401 |
| KADAMM СК-N(в)-SDV7 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SDV-50-7-3 |
| KADAMM СК-N(в)-SDV9 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SDV-50-9-3 |
| KADAMM СК-N(в)-SFCF46504 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SFCF46-50-4-51 |
| KADAMM СК-N(в)-SFF1,5 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SFF-50-1,5-1 |
| KADAMM СК-N(в)-SFF2 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SFF-50-2-2, SYV-50-2-2 |
| KADAMM СК-N(в)-SFT2 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-2-1 |
| KADAMM СК-N(в)-SFT3 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-3-1 |
| KADAMM СК-N(в)-SFT5,2 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-5,2 |
| KADAMM СК-N(в)-SUJ3 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SUJ-50-3-5 |
| KADAMM СК-N(в)-SUJ5 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SUJ-50-5-5 |
| KADAMM СК-N(в)-SUJ7 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SUJ-50-7-5 |
| KADAMM СК-N(в)-SYV2 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-2-2, SFF-50-2-2 |
| KADAMM СК-N(в)-SYV3 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-3 |
| KADAMM СК-N(в)-SYV5 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-5-1 |
| KADAMM СК-N(в)-SYV5-2 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-5-2 |
| KADAMM СК-N(в)-SYV7 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-7-1 |
| KADAMM СК-N(в)-SYV7-2 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-7-2 |
| KADAMM СК-N(в)-SYV75 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-75-3 |
| KADAMM СК-N(в)-Л-086-1 | 0–18 | 1,3 | N вилка | никелированная латунь | KADAMM КС-220 |
| KADAMM СК-N(в)-Л-141-3 | 0–18 | 1,25 | N вилка | никелированная латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-N(в)-Л-142-1 | 0–12,4 | 1,25 | N вилка | латунь | RG142/RG142U |
| KADAMM СК-N(в)-Н-A360-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-N(в)-Н-A500-4 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-N(в)-Н-A800-2 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-800-1 |
| KADAMM СК-N(в)-Н-A810-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-760/KADAMM КС-810 |
| KADAMM СК-N(в)-Н-A830-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-830 |
| KADAMM СК-N(в)-Н-B1200-1 | 0–10 | 1,3 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-1200 |
| KADAMM СК-N(в)-Н-B1500-1 | 0–6 | 1,3 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-1500-1 |
| KADAMM СК-N(в)-Н-G360-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-360-2 |
| KADAMM СК-N(в)-Н-G800-1 | 0–18 | 1,3 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-800-2 |
| KADAMM СК-N(в)-Н-T50-4 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-N(в)-Н-T50P-3 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-N(в)-Н-Z360-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-360-3 |
| KADAMM СК-N(в)-Н-Z500-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-500-3 |
| KADAMM СК-N(в)-Н-Z500W-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-N(в)-Н-Z600-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-600-1 |
| KADAMM СК-N(в)-О-Л-R1000-1 | 0–6 | 1,3 | N вилка, обжим | латунь | KADAMM КС-1000-2/KADAMM КС-1000U |
| KADAMM СК-N(в)-О-Л-R1500-1 | 0–6 | 1,3 | N вилка, обжим | латунь с покрытием тройным сплавом | KADAMM КС-1500-2/KADAMM КС-1500U |
| KADAMM СК-N(в)-О-Л-R600-2 | 0–6 | 1,3 | N вилка, обжим | латунь | KADAMM КС-600-2/KADAMM КС-600U |
| KADAMM СК-N(в)-О-Л-RG142-1 | 0–6 | 1,15 | N вилка, обжим | латунь с покрытием тройным сплавом | RG142/RG142U |
| KADAMM СК-N(в)-О-Л-RG8-НИ | 0–6 | 1,15 при 0–3 ГГц | N вилка, обжим | никелированная латунь | RG8, LMR-400 |
| KADAMM СК-N(в)-У-SDY4 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SDY-4 |
| KADAMM СК-N(в)-У-SFT2 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-2-1 |
| KADAMM СК-N(в)-У-SFT3 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-3-1 |
| KADAMM СК-N(в)-У-SYV2 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-2-1, SFF-50-1,5-1 |
| KADAMM СК-N(в)-У-SYV2-2 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-2-2, SFF-50-2-2 |
| KADAMM СК-N(в)-У-SYV3 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-3 |
| KADAMM СК-N(в)-У-SYV5 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-5-1 |
| KADAMM СК-N(в)-У-SYV5-2 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-5-2 |
| KADAMM СК-N(в)-У-SYV7 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-7-1 |
| KADAMM СК-N(в)-У-SYV7-2 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-7-2 |
| KADAMM СК-N(в)-У-SYV75 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-75-3 |
| KADAMM СК-N(в)-У-SYV75-2 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-75-5-1/2 |
| KADAMM СК-N(в)-У-SYV75-3 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-75-7 |
| KADAMM СК-N(в)-У-SYV75-4 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-75-9 |
| KADAMM СК-N(в)-У-Л-141-1 | 0–6 | 1,3 | N вилка угловой | никелированная латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-N(в)-У-Л-141-2 | 0–18 | 1,25 | N вилка угловой | с золочением латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-N(в)-У-Н-A500-1 | 0–18 | 1,25 | N вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-N(в)-У-Н-A800-1 | 0–18 | 1,25 | N вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-800-1 |
| KADAMM СК-N(в)-У-Н-Z600-1 | 0–18 | 1,25 | N вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-600-1 |
| KADAMM СК-N(в)-У-О-Л-R1500-1 | 0–6 | 1,2 при 0–3 ГГц | N вилка угловой, обжим | никелированная латунь | KADAMM КС-1500-2/KADAMM КС-1500U |
| KADAMM СК-N(в)-У-О-Л-RG142-1 | 0–6 | 1,25 | N вилка угловой, обжим | — | RG142/RG142U |
| KADAMM СК-N(р)-SFT2 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-2-1 |
| KADAMM СК-N(р)-SFT3 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-3-1 |
| KADAMM СК-N(р)-SYV2 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-2-2, SFF-50-2-2 |
| KADAMM СК-N(р)-SYV3 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-3 |
| KADAMM СК-N(р)-SYV5 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-5-2 |
| KADAMM СК-N(р)-SYV7 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-7-1 |
| KADAMM СК-N(р)-SYV7-2 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-7-2 |
| KADAMM СК-N(р)-Л-086-1 | 0–18 | 1,25 | N розетка | никелированная латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-N(р)-Л-141-1 | 0–18 | 1,25 | N розетка | никелированная латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-N(р)-Н-A360-1 | 0–18 | 1,25 | N розетка | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-N(р)-Н-A500-1 | 0–18 | 1,25 | N розетка | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-N(р)-Н-A800-1 | 0–18 | 1,4 | N розетка | пассивированная нержавеющая сталь | KADAMM КС-800-1 |
| KADAMM СК-N(р)-Н-A810-1 | 0–18 | 1,3 | N розетка | пассивированная нержавеющая сталь | KADAMM КС-760/KADAMM КС-810 |
| KADAMM СК-N(р)-Н-G800-1 | 0–18 | 1,3 | N розетка | пассивированная нержавеющая сталь | KADAMM КС-800-2 |
| KADAMM СК-N(р)-Н-T50-1 | 0–18 | 1,4 | N розетка | пассивированная нержавеющая сталь | — |
| KADAMM СК-N(р)-Н-T50P-1 | 0–18 | 1,25 | N розетка | пассивированная нержавеющая сталь | — |
| KADAMM СК-N(р)-Н-Z600-1 | 0–18 | 1,25 | N розетка | пассивированная нержавеющая сталь | KADAMM КС-600-1 |
| KADAMM СК-N(р)-О-Л-R1000-1 | 0–6 | 1,3 | N розетка, обжим | латунь с покрытием тройным сплавом | KADAMM КС-1000-2/KADAMM КС-1000U |
| KADAMM СК-N(р)-П-Н-A500-1 | 0–18 | 1,3 | N розетка проходной | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-N(р)-П-О-Л-R1000-1 | 0–6 | 1,2 | N розетка проходной, обжим | никелированная латунь | KADAMM КС-1000-2/KADAMM КС-1000U |
| KADAMM СК-N(р)-П-О-Л-RG316D-1 | 0–6 | 1,15 | N розетка проходной, обжим | никелированная латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-N(р)-Ф4-Л-T50-1 | 0–18 | 1,3 | N розетка фланец на 4 отверстия | латунь с покрытием тройным сплавом | — |
| KADAMM СК-N(р)-Ф4-Н-A360-1 | 0–18 | 1,35 | N розетка фланец на 4 отверстия | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-SC(в)-Н-A800-1 | 0–8 | 1,3 | SC вилка | пассивированная нержавеющая сталь | KADAMM КС-800-1 |
| KADAMM СК-SC(в)-Н-B1200-2 | 0–8 | 1,3 | SC вилка | пассивированная нержавеющая сталь | KADAMM КС-1200 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
| Код разделки | N — KADAMM СК-N(в)-Л-142-1, KADAMM СК-N(в)-Н-A800-2 |
| Интермодуляция (PIM), дБн | -160 — KADAMM СК-4.3-10(в)-Л-1/2С-НИ; -155 — KADAMM СК-N(в)-О-Л-RG8-НИ |
На что смотреть при выборе
- Сначала выбирают строку СК-К-N по частоте — серия перекрывает до 18 ГГц.
- КСВН моделей СК-К-N — от 1,15 до 6: чем ниже, тем меньше отражение в тракте.
- Соединители СК-К-N — N, 4.3-10; ответные кабели и переходы подбирают под них.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения СК-К-N (по серии — до 18 ГГц).
- Тип соединителя СК-К-N выбирают по верхней частоте тракта и ответной части.
- Место установки СК-К-N — кабель, плата (торцевой или угловой вариант) или стенка корпуса.
- Исполнение СК-К-N выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Модели KADAMM СК-К-N подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии СК-К-N?
По таблице исполнений СК-К-N: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-К-N?
У СК-К-N — N, 4.3-10; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-К-N?
Диапазон серии СК-К-N — до 18 ГГц; полоса конкретной модели — в таблице исполнений.
Зачем соединителям СК-К-N нормированный момент затяжки?
Он даёт повторяемый контакт и КСВН и не позволяет деформировать проводники.
Много ли отражает КСВН 1,15–1,4 у СК-К-N?
При худшем значении — около 2,8 % падающей мощности, остальное проходит дальше по тракту.
- KADAMM СК-К-N — техническое описание 360.6 КБ
