Серия разъёмов СВЧ KADAMM СК-К-М — до 67 ГГц, соединители SMB, SMP, SSMP, MCX, MMCX, 81 модель

Серия разъёмов СВЧ KADAMM СК-К-М — до 67 ГГц, соединители SMB, SMP, SSMP, MCX, MMCX, 81 модель
Разъёмы СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
KADAMM СК-К-М — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

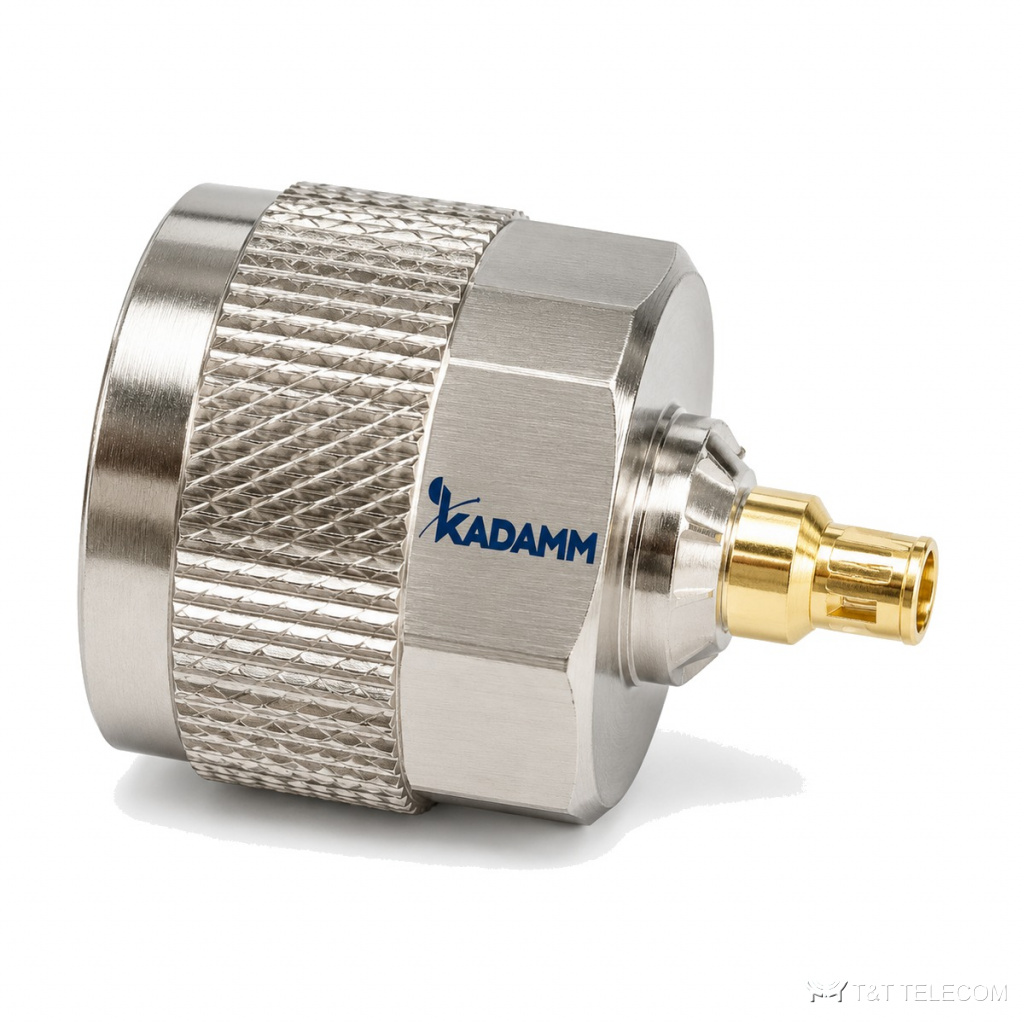

Серия KADAMM СК-К-М — серия из 81 разъём СВЧ, до 67 ГГц. Разъёмы СК-К-М рассчитаны на работу в широкой полосе с малыми отражениями. Параметры СК-К-М: диапазон до 67 ГГц; соединители SMB, SMP, SSMP, MCX, MMCX; КСВН 1,15–1,6.

Как устроена СК-К-М

Соединители СК-К-М выводят СВЧ-сигнал на кабель, плату или стенку корпуса; соединение образуют вилка и розетка. Верхняя частота соединителя СК-К-М определяется размером канала: чем тоньше внешний проводник, тем выше частота, до которой в нём распространяется только основная волна. Торцевые и угловые исполнения СК-К-М переводят сигнал с полосковой линии платы на коаксиал; вывод под пайку делают как можно короче.

Диапазон частот серии СК-К-М — до 67 ГГц. В серии СК-К-М 81 исполнение; различаются частоты, ксвн, соединитель, кабель для монтажа, материал. Соединители СК-К-М: SMB. КСВН СК-К-М — 1,15–1,5: при худшем значении отражается около 4 % падающей мощности.

Соединители СК-К-М затягивают тарированным ключом: при недотяге контакт нестабилен, при перетяге деформируются проводники.

Область применения

  • Прототипы и опытные образцы СВЧ-устройств — СК-К-М.
  • Печатные платы СВЧ-модулей — вывод сигнала через СК-К-М.
  • Корпуса блоков и измерительной оснастки — СК-К-М.
  • Платы и корпуса СВЧ-модулей, кабельные сборки, измерительная оснастка — соединители СК-К-М.

Исполнения серии СК-К-М

АртикулЧастоты, ГГцКСВНСоединительКабель для монтажаМатериал
KADAMM СК-MCX(в)-Л-086-10–61,25MCX вилкаKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316—
KADAMM СК-MCX(в)-У-Л-086-20–61,25MCX вилка угловойKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316бериллиевая бронза с золочением
KADAMM СК-MCX(в)-У-О-Л-RG316D-10–6-MCX вилка угловой, обжимKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316с золочением латунь
KADAMM СК-MCX(р)-Л-086-10–61,2MCX розеткаKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316с золочением латунь
KADAMM СК-MMCX(в)-Л-086-10–61,25MMCX вилкаKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316латунь
KADAMM СК-MMCX(в)-У-Л-086-10–61,25MMCX вилка угловойKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316латунь
KADAMM СК-MMCX(р)-Л-086-10–31,2MMCX розеткаKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316с золочением латунь
KADAMM СК-SMB(в)-SFF10–41,3SMB вилкаSFF-50-1 SYV-50-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(в)-SFF1,50–41,3SMB вилкаSFF-50-1,5-1 SYV-50-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(в)-SFF1,5-20–41,3SMB вилкаSFF-50-1,5-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(в)-SFT20–41,3SMB вилкаSFT-50-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(в)-SFYFZ750–41,3SMB вилкаSFYFZ-75-2 ※ 8латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(в)-SFYZ750–41,3SMB вилкаSFYZ-75-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(в)-SYV750–41,3SMB вилкаSYV-75-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(в)-Л-086-10–61,2SMB вилкаKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316с золочением латунь
KADAMM СК-SMB(в)-У-SFF10–41,5SMB вилка, угловойSFF-50-1 SYV-50-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(в)-У-SFF1,50–41,5SMB вилка, угловойSFF-50-1,5-1 SYV-50-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(в)-У-SFF1,5-20–41,5SMB вилка, угловойSFF-50-1,5-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(в)-У-SFF20–41,5SMB вилка, угловойSFF-50-2-2латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(в)-У-SFT20–41,5SMB вилка, угловойSFT-50-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(в)-У-Л-086-10–41,3SMB вилка угловойKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316с золочением латунь
KADAMM СК-SMB(в)-У-О-Л-RG316D-10–31,2SMB вилка угловой, обжимKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316с золочением латунь
KADAMM СК-SMB(р)-LMR1950–41,3SMB розеткаLMR195латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-SFF10–41,3SMB розеткаSFF-50-1 SYV-50-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-SFF1,50–41,3SMB розеткаSFF-50-1,5-1 SYV-50-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-SFF75-1,50–41,3SMB розеткаSFF-75-1,5-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-SFT20–41,3SMB розеткаSFT-50-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-SFT30–41,3SMB розеткаSFT-50-3-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-SFYFZ750–41,3SMB розеткаSFYFZ-75-2 ※ 8латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-SFYZ750–41,3SMB розеткаSFYZ-75-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-SYV750–41,3SMB розеткаSYV-75-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-SYV75-20–41,3SMB розеткаSYV-75-2-2латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-SYVFZ750–41,3SMB розеткаSYVFZ-75-2-1, SYFVZ-75-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-Л-086-10–61,25SMB розеткаKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316с золочением латунь
KADAMM СК-SMB(р)-У-SFF10–41,5SMB розетка, угловойSFF-50-1 SYV-50-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-У-SFF1,50–41,5SMB розетка, угловойSFF-50-1,5-1 SYV-50-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-У-SFT10–41,5SMB розетка, угловойSFT-50-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-У-SFT20–41,5SMB розетка, угловойSFT-50-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-У-SFT30–41,5SMB розетка, угловойSFT-50-3-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SMB(р)-У-Л-086-10–61,25SMB розетка угловойKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316с золочением латунь
KADAMM СК-SMB(р)-У-О-Л-RG316D-10–41,3SMB розетка угловой, обжимKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316с золочением латунь
KADAMM СК-SMP(в)-CXN35060–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкаGORE CXN3506латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SMP(в)-SFF10–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкаSFF-50-1латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SMP(в)-SFT20–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP вилкаSFT-50-2-1латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SMP(в)-Л-086-10–401,4SMP вилкаKADAMM КС-220фосфористая бронза с золочением
KADAMM СК-SMP(р)-CXN35060–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP розеткаGORE CXN3506латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SMP(р)-SFF10–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP розеткаSFF-50-1латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SMP(р)-SFT20–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP розеткаSFT-50-2-1латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SMP(р)-UT85CLL0–401,25 (до 18 ГГц); 1,3 (18–26,5); 1,5 (26,5–40)SMP розеткаUT85C-LLлатунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SMP(р)-Л-047-10–401,4SMP розеткаKADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2бериллиевая бронза
KADAMM СК-SMP(р)-Л-086-30–401,4SMP розеткаKADAMM КС-220бериллиевая бронза
KADAMM СК-SMP(р)-Л-A360-30–401,4SMP розеткаKADAMM КС-360-1бериллиевая бронза
KADAMM СК-SMP(р)-У-CXN35060–401,3 (до 18 ГГц); 1,4 (18–26,5)SMP розетка, угловойGORE CXN3506латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SMP(р)-У-SFF10–401,3 (до 18 ГГц); 1,4 (18–26,5)SMP розетка, угловойSFF-50-1латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SMP(р)-У-SFF1,50–401,3 (до 18 ГГц); 1,4 (18–26,5)SMP розетка, угловойSFF-50-1,5-1латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SMP(р)-У-SFT20–401,3 (до 18 ГГц); 1,4 (18–26,5)SMP розетка, угловойSFT-50-2-1латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SMP(р)-У-Л-086-10–401,5SMP розетка угловойKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316бериллиевая бронза
KADAMM СК-SMP(р)-У-Л-086-20–181,3SMP розетка угловойKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316бериллиевая бронза
KADAMM СК-SSMB(в)-SFF10–31,3SSMB вилкаSFF-50-1 SYV-50-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SSMB(в)-SFF1,50–31,3SSMB вилкаSFF-50-1,5-1 SYV-50-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SSMB(р)-SFF10–31,3SSMB розеткаSFF-50-1 SYV-50-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SSMB(р)-SFF1-20–31,3SSMB розеткаSFF-50-1, SYV-50-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SSMB(р)-SFT20–31,3SSMB розеткаSFT-50-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SSMB(р)-У-SFF10–31,5SSMB розетка, угловойSFF-50-1 SYV-50-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SSMB(р)-У-SFF1,50–31,5SSMB розетка, угловойSFF-50-1,5-1 SYV-50-2-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SSMB(р)-У-SFF1-20–31,5SSMB розетка, угловойSFF-50-1, SYV-50-1латунь (золочение или никелирование) или нержавеющая сталь
KADAMM СК-SSMC(в)-О-Л-316-10–6-SSMC вилка, обжимKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316с золочением латунь
KADAMM СК-SSMC(в)-У-Л-086-10–6-SSMC вилка угловойKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316с золочением латунь
KADAMM СК-SSMC(в)-У-О-Л-316-10–6-SSMC вилка угловой, обжимKADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316с золочением латунь
KADAMM СК-SSMP(в)-JRDW070–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) вилкаJRDW07латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SSMP(в)-Л-047-10–401,4SSMP вилкаKADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2бериллиевая бронза
KADAMM СК-SSMP(в)-У-Л-047-10–181,3SSMP вилка угловойKADAMM КС-150/KADAMM КС-160/KADAMM КС-047-1/KADAMM КС-047-2бериллиевая бронза
KADAMM СК-SSMP(р)-JB010–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) розеткаJB01/JBR01латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SSMP(р)-JB020–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) розеткаJB02/JBR02латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SSMP(р)-JRDW070–651,15 (до 18 ГГц); 1,2 (18–26,5); 1,35 (26,5–40); 1,6 (40–65)SSMP (SMPM) розеткаJRDW07латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SSMP(р)-Л-086-10–401,4SSMP розеткаKADAMM КС-220бериллиевая бронза
KADAMM СК-SSMP(р)-Л-A220-10–671,5SSMP розеткаKADAMM КС-220бериллиевая бронза
KADAMM СК-SSMP(р)-У-JB010–651,3 (до 18 ГГц)SSMP (SMPM) розетка, угловойJB01/JBR01латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SSMP(р)-У-JB020–651,3 (до 18 ГГц)SSMP (SMPM) розетка, угловойJB02/JBR02латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SSMP(р)-У-JRDW070–651,3 (до 18 ГГц)SSMP (SMPM) розетка, угловойJRDW07латунь (золочение или никелирование), нержавеющая сталь или ковар
KADAMM СК-SSMP(р)-У-Л-086-20–501,5SSMP розетка угловойKADAMM КС-220бериллиевая бронза

Общие характеристики

ПараметрЗначение
Исполнения по чертежу заказчикапо запросу — уточняйте у менеджера
Волновое сопротивление, Ом75 — KADAMM СК-SMB(в)-SFYFZ75, KADAMM СК-SMB(в)-SFYZ75, KADAMM СК-SMB(в)-SYV75, KADAMM СК-SMB(р)-SFF75-1,5, KADAMM СК-SMB(р)-SFYFZ75, KADAMM СК-SMB(р)-SFYZ75, KADAMM СК-SMB(р)-SYV75, KADAMM СК-SMB(р)-SYV75-2, KADAMM СК-SMB(р)-SYVFZ75

Подбор исполнения

  • Сначала выбирают строку СК-К-М по частоте — серия перекрывает до 67 ГГц.
  • КСВН моделей СК-К-М — от 1,15 до 1,6: чем ниже, тем меньше отражение в тракте.
  • Соединители СК-К-М — SMB, SMP, SSMP, MCX, MMCX; ответные кабели и переходы подбирают под них.
  • Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения СК-К-М (по серии — до 67 ГГц).
  • Тип соединителя СК-К-М выбирают по верхней частоте тракта и ответной части.
  • Место установки СК-К-М — кабель, плата (торцевой или угловой вариант) или стенка корпуса.
  • Исполнение СК-К-М выбирают по строке таблицы и указывают в заявке полным артикулом.

Поставка и документы

Модели KADAMM СК-К-М подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на СК-К-М?
К карточке СК-К-М приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии СК-К-М?
По таблице исполнений СК-К-М: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у СК-К-М?
У СК-К-М — SMB, SMP, SSMP, MCX, MMCX; точный тип и пол разъёма указан в таблице для каждой модели.

Зачем соединителям СК-К-М нормированный момент затяжки?
Он даёт повторяемый контакт и КСВН и не позволяет деформировать проводники.

Много ли отражает КСВН 1,15–1,5 у СК-К-М?
При худшем значении — около 4 % падающей мощности, остальное проходит дальше по тракту.
