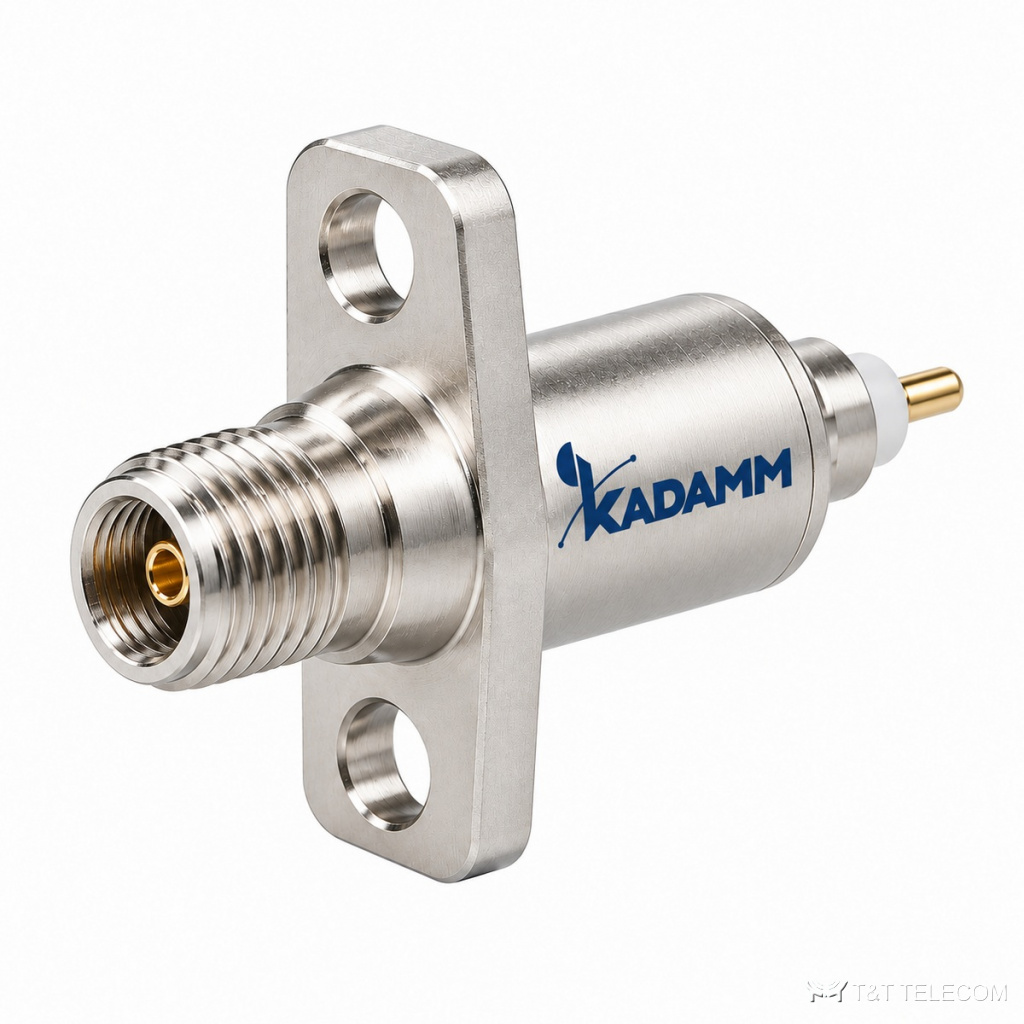

KADAMM СК-0,8 — серия из 2 разъёмов СВЧ, до 145 ГГц. Разъёмы СК-0,8 рассчитаны на работу в широкой полосе с малыми отражениями. Основное о СК-0,8: диапазон до 145 ГГц; соединители 0,8 мм.
Устройство и принцип работы
Соединители СК-0,8 выводят СВЧ-сигнал на кабель, плату или стенку корпуса; соединение образуют вилка и розетка. Верхняя частота соединителя СК-0,8 определяется размером канала: чем тоньше внешний проводник, тем выше частота, до которой в нём распространяется только основная волна. Торцевые и угловые исполнения СК-0,8 переводят сигнал с полосковой линии платы на коаксиал; вывод под пайку делают как можно короче.
Диапазон частот серии СК-0,8 — до 145 ГГц. В серии СК-0,8 2 исполнения; различаются соединитель.
Соединители СК-0,8 затягивают тарированным ключом: при недотяге контакт нестабилен, при перетяге деформируются проводники.
Область применения
- Печатные платы СВЧ-модулей — вывод сигнала через СК-0,8.
- Корпуса блоков и измерительной оснастки — СК-0,8.
- Прототипы и опытные образцы СВЧ-устройств — СК-0,8.
- Платы и корпуса СВЧ-модулей, кабельные сборки, измерительная оснастка — соединители СК-0,8.
Исполнения серии СК-0,8
| Артикул | Соединитель |
|---|---|
| KADAMM СК-0,8(в) | 0,8 мм (вилка) |
| KADAMM СК-0,8(р) | 0,8 мм (розетка) |
Общие характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–145 |
| КСВН, не более | 1,60 |
| Число соединений, не менее | 100 |
| Корпус | нержавеющая сталь, пассивированная |
| Центральный контакт | бериллиевая бронза, золочение |
| Изолятор | PEI |
| Стандарт интерфейса | IEC-61169 |
| Длина вывода, мм | 1,01 |
| Рабочая температура, °C | −40…+85 |
Подбор исполнения
- Полоса модели СК-0,8 должна перекрывать рабочие частоты (серия: до 145 ГГц).
- Соединители СК-0,8 — 0,8 мм; ответные кабели и переходы подбирают под них.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения СК-0,8 (по серии — до 145 ГГц).
- Тип соединителя СК-0,8 выбирают по верхней частоте тракта и ответной части.
- Место установки СК-0,8 — кабель, плата (торцевой или угловой вариант) или стенка корпуса.
- Исполнение СК-0,8 выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Поставляем KADAMM СК-0,8 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии СК-0,8?
По таблице исполнений СК-0,8: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-0,8?
У СК-0,8 — 0,8 мм; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия СК-0,8?
Диапазон серии СК-0,8 — до 145 ГГц; полоса конкретной модели — в таблице исполнений.
Зачем соединителям СК-0,8 нормированный момент затяжки?
Он даёт повторяемый контакт и КСВН и не позволяет деформировать проводники.
