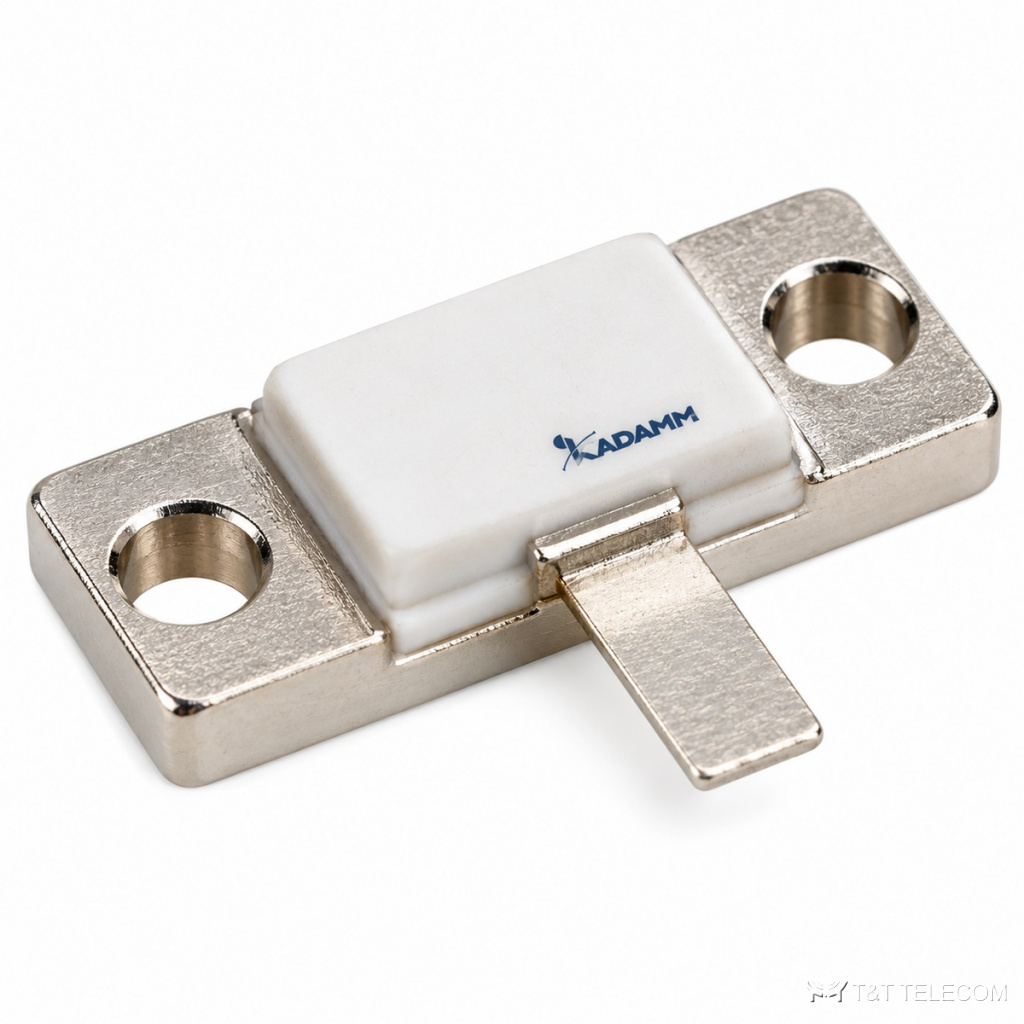

Серия мощных резисторов СВЧ KADAMM РСВ — 22 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM РСВ — серия из 22 мощных резисторов СВЧ. Резисторы РСВ ставят на плату или радиатор там, где обычный SMD-резистор перегреется и потеряет согласование на высокой частоте. Коротко о РСВ: мощность 10–800 Вт.
Как устроена РСВ
Нагрузки РСВ — оконечный элемент тракта: они поглощают или отражают приходящую энергию.
В серии РСВ 22 исполнения; различаются мощность, сопротивление, корпус. Мощность по исполнениям РСВ — 10–800 Вт; какая именно (средняя, импульсная) — по таблице.
Где применяют
- Согласованные нагрузки и эквиваленты антенн собственного изготовления — РСВ.
- Балластные плечи мостов, сумматоров и делителей Уилкинсона в усилителях мощности — РСВ.
- Аттенюаторы и поглотители мощности в передатчиках и испытательных стендах — РСВ.
- Свободные порты пассивных узлов, испытания передатчиков, калибровка — нагрузки РСВ.
Исполнения серии РСВ
| Артикул | Мощность, Вт | Сопротивление, Ом | Корпус |
|---|---|---|---|
| KADAMM РСВ-100-10-Ф | 10 | 100 | фланцевый |
| KADAMM РСВ-100-100-Ф | 100 | 100 | фланцевый |
| KADAMM РСВ-100-20-В | 20 | 100 | с выводами (tab) |
| KADAMM РСВ-100-20-Ф | 20 | 100 | фланцевый |
| KADAMM РСВ-100-20-Ч | 20 | 100 | чип |
| KADAMM РСВ-100-250-Ф | 250 | 100 | фланцевый |
| KADAMM РСВ-100-30-Ф | 30 | 100 | фланцевый |
| KADAMM РСВ-100-500-Ф | 500 | 100 | фланцевый |
| KADAMM РСВ-100-60-В | 60 | 100 | с выводами (tab) |
| KADAMM РСВ-100-60-Ф | 60 | 100 | фланцевый |
| KADAMM РСВ-100-800-Ф | 800 | 100 | фланцевый |
| KADAMM РСВ-200-250-Ф | 250 | 200 | фланцевый |
| KADAMM РСВ-200-800-Ф | 800 | 200 | фланцевый |
| KADAMM РСВ-50-100-Ф | 100 | 50 | фланцевый |
| KADAMM РСВ-50-150-Ф | 150 | 50 | фланцевый |
| KADAMM РСВ-50-250-В | 250 | 50 | с выводами (tab) |
| KADAMM РСВ-50-250-Ф | 250 | 50 | фланцевый |
| KADAMM РСВ-50-400-Ф | 400 | 50 | фланцевый |
| KADAMM РСВ-50-500-В | 500 | 50 | с выводами (tab) |
| KADAMM РСВ-50-60-В | 60 | 50 | с выводами (tab) |
| KADAMM РСВ-50-60-Ф | 60 | 50 | фланцевый |
| KADAMM РСВ-50-800-Ф | 800 | 50 | фланцевый |
Общие характеристики
| Параметр | Значение |
|---|---|
| Допуск сопротивления | ±5% |
| Материал | подложка — оксид бериллия (BeO) |
| Рабочая температура, °C | −55…+150 |
| ТКС | 150 ppm/°C — KADAMM РСВ-200-800-Ф |
Как выбрать модель
- Допустимая мощность моделей РСВ — от 10 до 800 Вт; выбирайте с запасом над мощностью в тракте.
- Допустимую мощность РСВ берут с запасом к мощности, которая придёт на вход.
- Исполнение РСВ выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Модели KADAMM РСВ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на РСВ?
К карточке РСВ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии РСВ?
По таблице исполнений РСВ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у РСВ?
У РСВ — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
Можно ли оставить порт без нагрузки РСВ?
Нет: открытый порт отражает мощность обратно в тракт.
