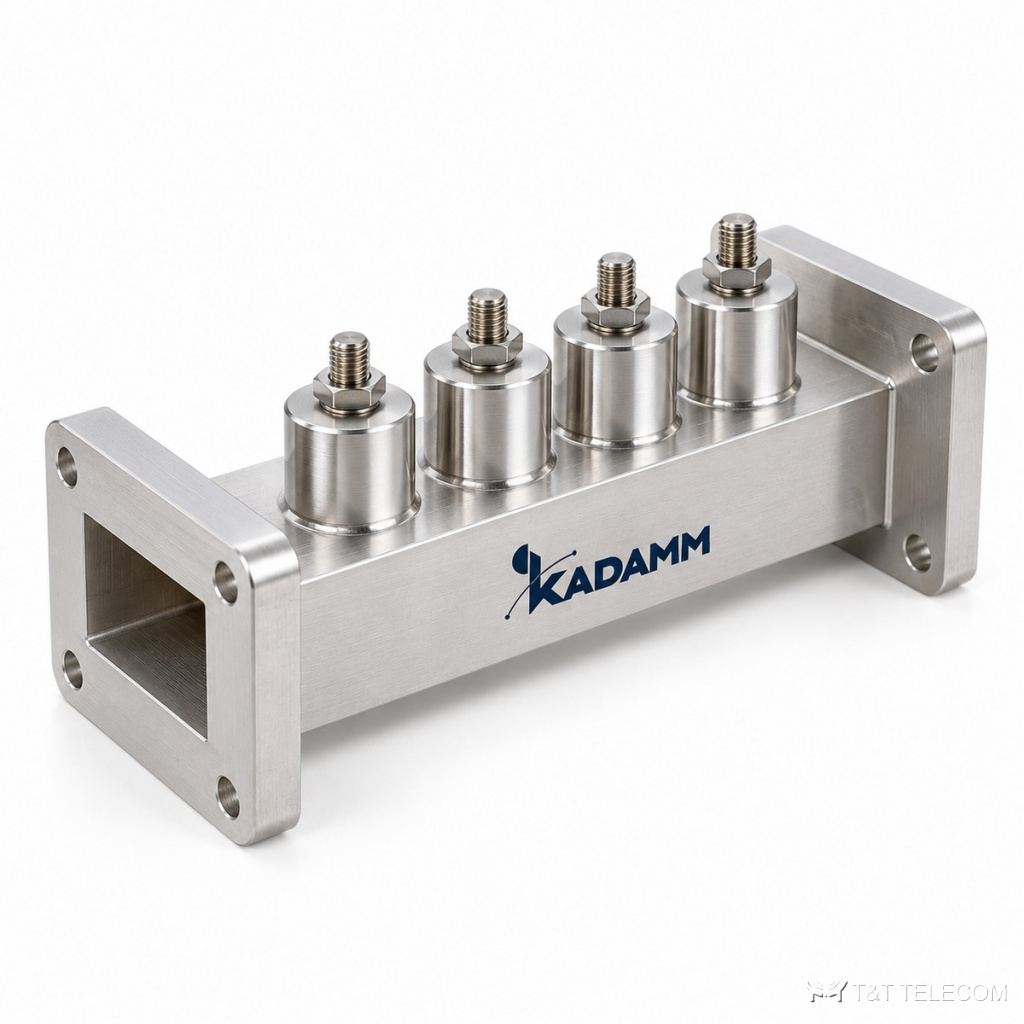

KADAMM ПЗФ-В: серия из 2 фильтров СВЧ, 27 – 52,4 ГГц. ПЗФ-В пропускают нужную полосу и подавляют сигналы за её пределами. Основное о ПЗФ-В: диапазон 27 – 52,4 ГГц; волноводы WR28, WR19; вносимые потери 1,2–1,5 дБ; КСВН 1,5–1,6.
Где применяют
- Защита приёмных трактов от помех — ПЗФ-В.
- Измерительные установки — ПЗФ-В.
- Подавление гармоник передатчиков — ПЗФ-В.
Исполнения серии ПЗФ-В
| Артикул | Полоса пропускания, ГГц | Потери, дБ | КСВН | Подавление, дБ | Волновод | Материал | Полоса задерживания, ГГц |
|---|---|---|---|---|---|---|---|
| KADAMM ПЗФ-27000/40000-WR28 | 27-40 | 1,2 | 1,6 | ≥60 | WR28 | алюминий | 32,7-33,7 |
| KADAMM ПЗФ-47000/52400-WR19 | 47-52,4 | 1,5 | 1,5 | ≥40 | WR19 | медь | 50,2-50,4 |
Как выбрать модель
- Полоса модели ПЗФ-В должна перекрывать рабочие частоты (серия: 27 – 52,4 ГГц).
- Вносимые потери в серии ПЗФ-В — от 1,2 до 1,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ПЗФ-В — от 1,5 до 1,6: чем ниже, тем меньше отражение в тракте.
- Подавление вне полосы у ПЗФ-В — от 40 до 60 дБ.
- Волноводы ПЗФ-В — WR28, WR19; ответные фланцы и переходы подбирают под них.
Поставка и документы
Модели KADAMM ПЗФ-В подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ПЗФ-В?
По таблице исполнений ПЗФ-В: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ПЗФ-В?
У ПЗФ-В — WR28, WR19; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ПЗФ-В?
Диапазон серии ПЗФ-В — 27 – 52,4 ГГц; полоса конкретной модели — в таблице исполнений.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM ПЗФ-В — техническое описание 219.47 КБ
