Серия волноводных переключателей KADAMM ПВ-2-Ф — 9,1 – 30 ГГц, волноводы WR28, WR42, WR90, 3 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

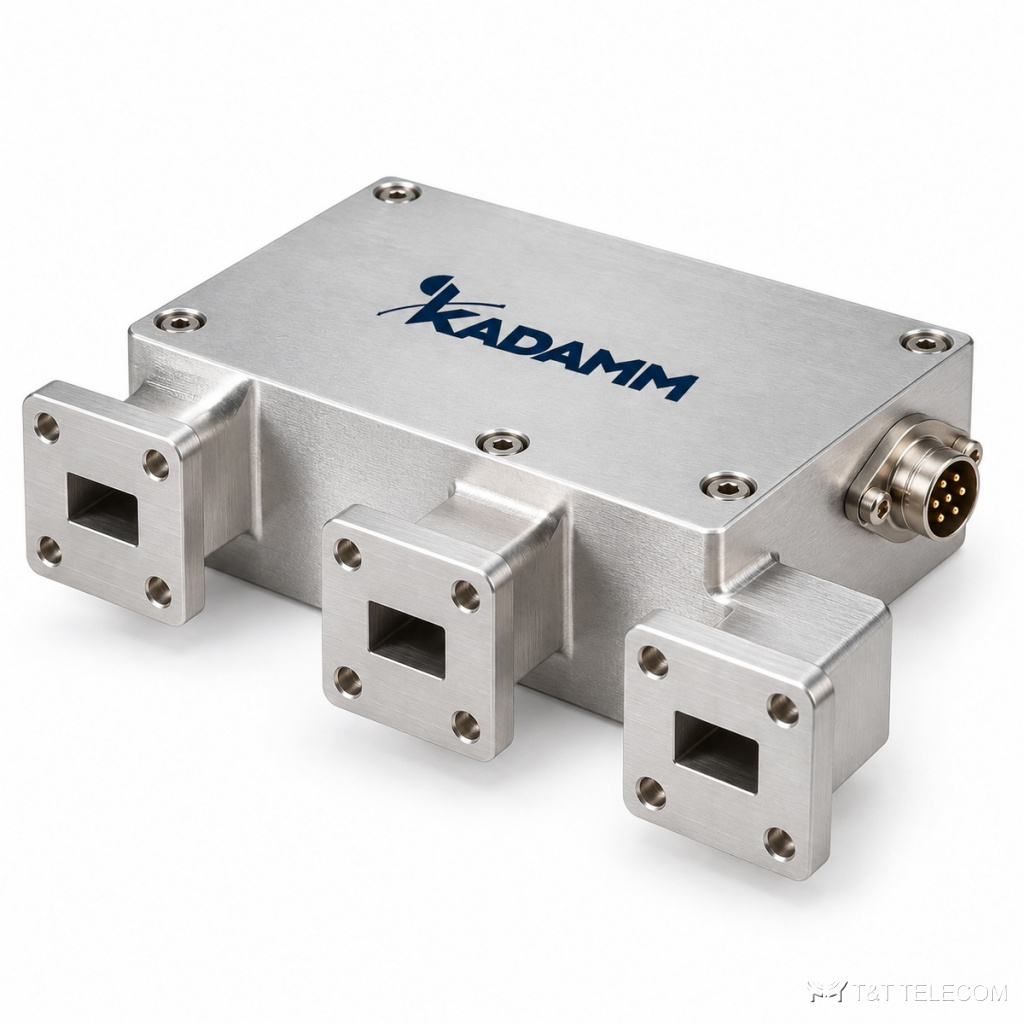

KADAMM ПВ-2-Ф: серия из 3 волноводных переключателей, 9,1 – 30 ГГц. Переключатели ПВ-2-Ф переводят мощность между волноводными каналами. Основное о ПВ-2-Ф: диапазон 9,1 – 30 ГГц; волноводы WR28, WR42, WR90.
Для каких задач
- Коммутация антенн и нагрузок — ПВ-2-Ф.
- Испытательные стенды — ПВ-2-Ф.
- Резервирование передатчиков — ПВ-2-Ф.
Исполнения серии ПВ-2-Ф
| Артикул | Частоты, ГГц | Волновод |
|---|---|---|
| KADAMM ПВ-2-WR28-Ф | 29,6-30 | WR28 |
| KADAMM ПВ-2-WR42-Ф | 21,7-22,1 | WR42 |
| KADAMM ПВ-2-WR90-Ф | 9,1-9,2 | WR90 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Вносимые потери, дБ, не более | 0,5 |
| Развязка, дБ, не менее | 20 |
| КСВН, не более | 1,2 |
| Время переключения, мкс | ≤2 |
| Разъём управления | J30J-9ZKP |
На что смотреть при выборе
- Полоса модели ПВ-2-Ф должна перекрывать рабочие частоты (серия: 9,1 – 30 ГГц).
- Волноводы ПВ-2-Ф — WR28, WR42, WR90; ответные фланцы и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ПВ-2-Ф по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ПВ-2-Ф?
К карточке ПВ-2-Ф приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ПВ-2-Ф?
По таблице исполнений ПВ-2-Ф: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ПВ-2-Ф?
У ПВ-2-Ф — WR28, WR42, WR90; точный тип и пол разъёма указан в таблице для каждой модели.
