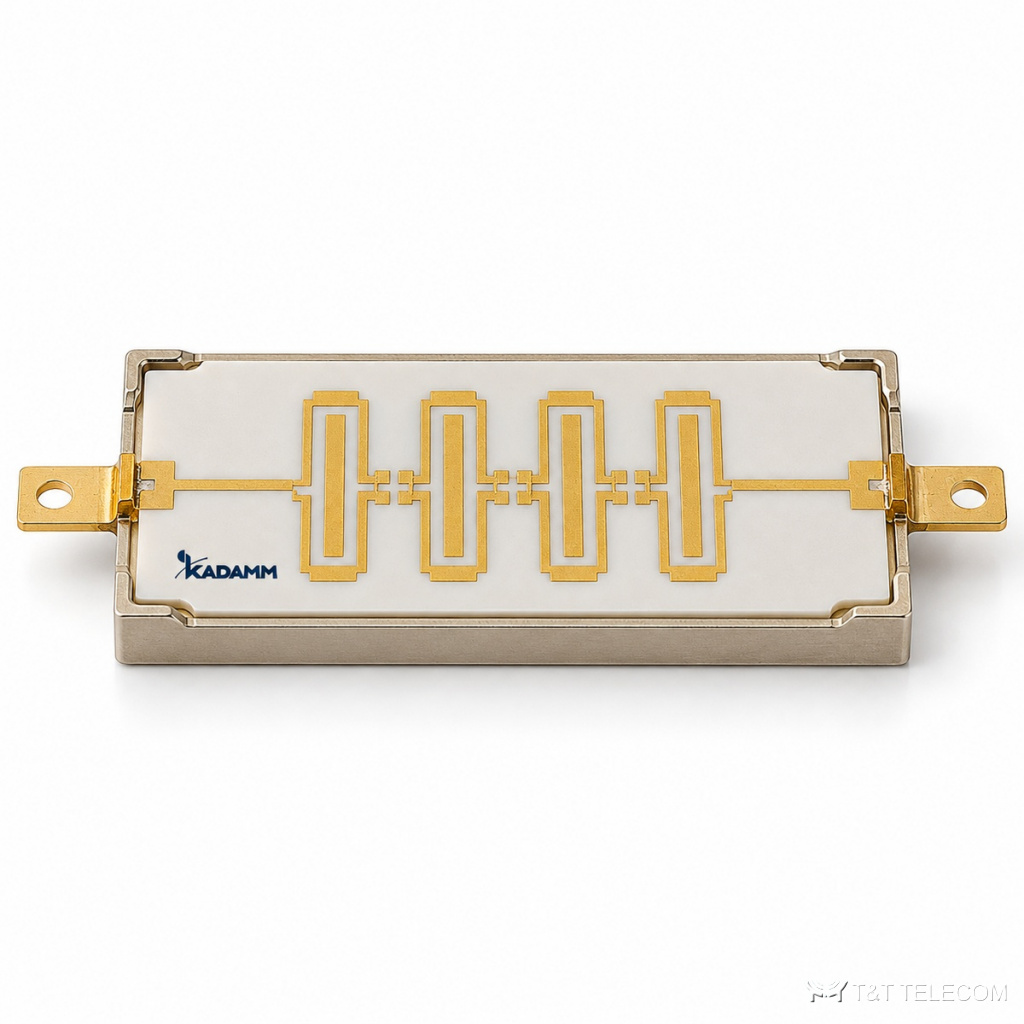

KADAMM ППФ-МП: серия из 6 фильтров СВЧ, до 13,1 ГГц. ППФ-МП пропускают нужную полосу и подавляют сигналы за её пределами. Коротко о ППФ-МП: диапазон до 13,1 ГГц; вносимые потери 1,5–2,5 дБ; КСВН 1,5–1,8.
Для каких задач
- Защита приёмных трактов от помех — ППФ-МП.
- Измерительные установки — ППФ-МП.
- Подавление гармоник передатчиков — ППФ-МП.
Исполнения серии ППФ-МП
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Подавление, дБ |
|---|---|---|---|---|
| KADAMM ППФ-10500/13100-МП | 10,5-13,1 | 2,5 | 1,8 | 40 на 15,1 ГГц |
| KADAMM ППФ-2650/3120-МП | 2,65 – 3,12 | 2,5 | 1,5 | 50 на 4-5 ГГц |
| KADAMM ППФ-6600/7265-МП | 6,6 – 7,265 | 2,5 | 1,5 | 50 на 8-10 ГГц |
| KADAMM ППФ-8150/9000-МП | 8,15-9 | 2,5 | 1,5 | 50 на 10-15 ГГц |
| KADAMM ФНЧ-0/11000-МП | 0-11,0 | 1,5 | 1,5 | 40 на 15,1 ГГц |
| KADAMM ФНЧ-0/4000-МП | 0-4,0 | 2,0 | 1,6 | 40 на 5,15 ГГц |
Подбор исполнения
- Полоса модели ППФ-МП должна перекрывать рабочие частоты (серия: до 13,1 ГГц).
- Вносимые потери в серии ППФ-МП — от 1,5 до 2,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ППФ-МП — от 1,5 до 1,8: чем ниже, тем меньше отражение в тракте.
- Подавление вне полосы у ППФ-МП — от 4 до 50 дБ.
Поставка и документы
Поставляем KADAMM ППФ-МП по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ППФ-МП?
К карточке ППФ-МП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ППФ-МП?
По таблице исполнений ППФ-МП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ППФ-МП?
У ППФ-МП — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
