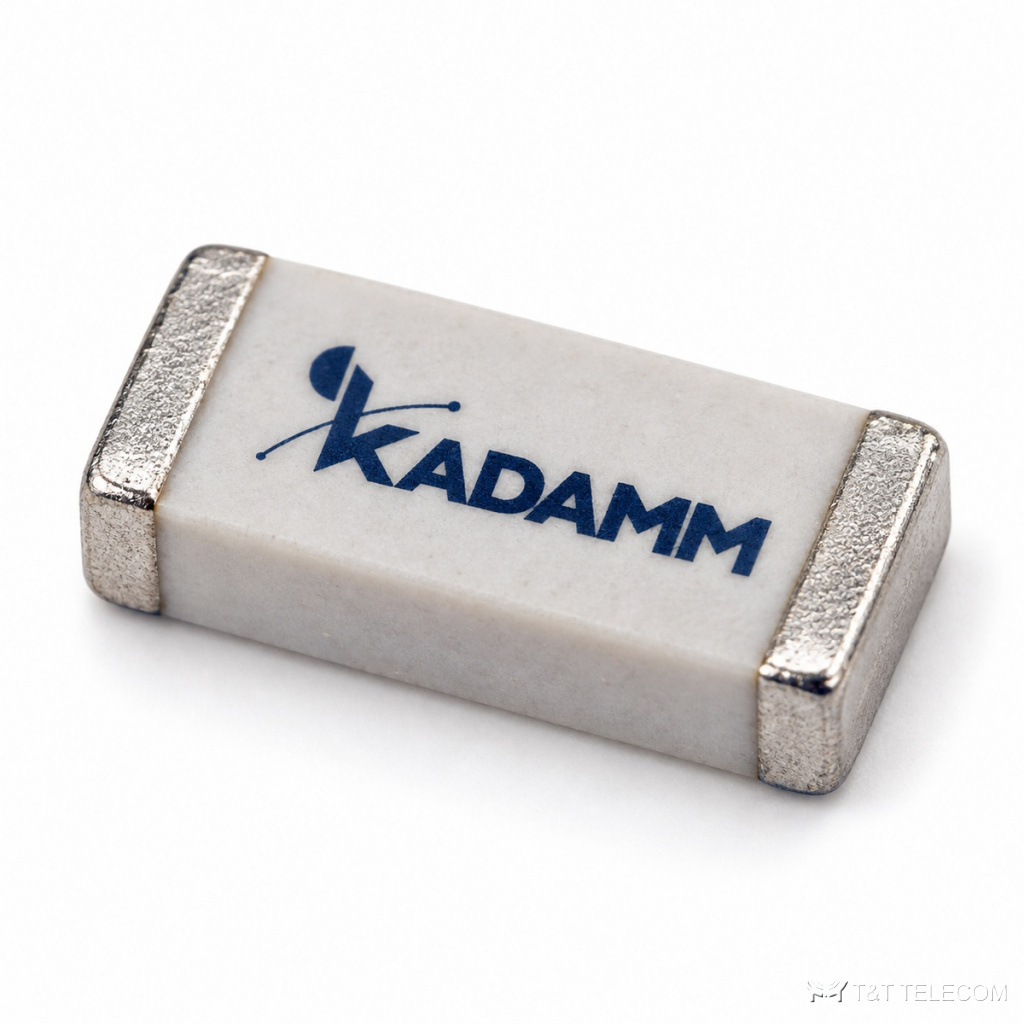

KADAMM ФНЧ-LTCC: серия из 4 фильтров СВЧ, до 4,6 ГГц. ФНЧ-LTCC пропускают нужную полосу и подавляют сигналы за её пределами. Параметры ФНЧ-LTCC: диапазон до 4,6 ГГц; вносимые потери 1,5–2,5 дБ.
Область применения
- Защита приёмных трактов от помех — ФНЧ-LTCC.
- Измерительные установки — ФНЧ-LTCC.
- Подавление гармоник передатчиков — ФНЧ-LTCC.
Исполнения серии ФНЧ-LTCC
| Артикул | Частоты, ГГц | Потери, дБ | Подавление, дБ |
|---|---|---|---|
| KADAMM ППФ-1580/2200-Л | 1,58-2,2 | 1,5 | 30 на 3-4 ГГц |
| KADAMM ППФ-3000/4600-Л | 3,0-4,6 | 2,0 | 23 на 2,1 ГГц |
| KADAMM ФНЧ-0/1000-Л | 0-1,0 | 2,0 | 30 на 2,5-7,5 ГГц |
| KADAMM ФНЧ-0/2200-Л | 0-2,2 | 2,5 | 37 на 3-9 ГГц |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
Подбор исполнения
- Полоса модели ФНЧ-LTCC должна перекрывать рабочие частоты (серия: до 4,6 ГГц).
- Вносимые потери в серии ФНЧ-LTCC — от 1,5 до 2,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- Подавление вне полосы у ФНЧ-LTCC — от 2,1 до 37 дБ.
Поставка и документы
Поставляем KADAMM ФНЧ-LTCC по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии ФНЧ-LTCC?
По таблице исполнений ФНЧ-LTCC: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ФНЧ-LTCC?
У ФНЧ-LTCC — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ФНЧ-LTCC?
Диапазон серии ФНЧ-LTCC — до 4,6 ГГц; полоса конкретной модели — в таблице исполнений.
