Направленные антенны Wi-Fi

Подбор по параметрам
Название



Страницы: Пред. 1 2
Страницы: Пред. 1 2

Направленная антенна Wi-Fi собирает энергию в узкий луч и за счёт этого передаёт сигнал на сотни метров и километры. Её используют для радиомоста между двумя зданиями, подключения удалённого поста, камеры или шлагбаума, а также для приёма сигнала далёкой точки доступа. Обе антенны моста наводят друг на друга, поэтому между ними нужна прямая видимость.

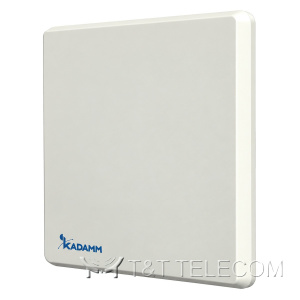

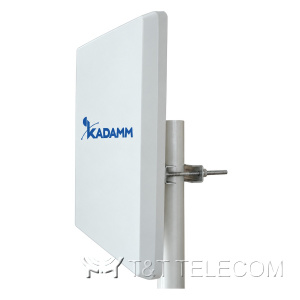

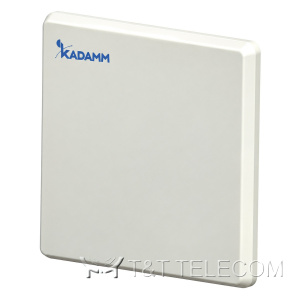

В разделе 45 моделей KADAMM. Для 2,4 ГГц — антенны на 12–19 дБи, самая мощная из них APWD24BGT18 на 19 дБи с двумя портами. Основная часть раздела — модели на 4800–6100 МГц с усилением 12–24 дБи: у APWD515824 и APWD515824-2 — 24 дБи, у APW496123 — 23 дБи. Двухдиапазонные APW245814 и APW245817 работают в 2,4 и 5 ГГц с усилением 17 и 20 дБи, широкополосные APW247106, APW247175, APWD247110 и APWD247195 — в 2400–7125 МГц. Число портов — от одного до шести у APWD5158145.

Модели

МодельПолосаУсилениеРазъёмы
KADAMM AOW2459-92400–2500 МГц и 5150–5900 МГц9–12 дБи2×N
KADAMM APW240012B2400–2483 МГц12 дБи1×SMA
KADAMM APW2400152400–2500 МГц15 дБи1×N
KADAMM APW2420DP162400–2500 МГц16 дБи2×N
KADAMM APW2440VP142400–2500 МГц14 дБи1×N
KADAMM APW2445VH142400–2500 МГц14 дБи2×N
KADAMM APW2458142400–2483 МГц и 5150–5850 МГц17 дБи2×U.FL
KADAMM APW2458172400–2483 МГц и 5150–5850 МГц20 дБи2×U.FL
KADAMM APW2471062400–2500 МГц и 5150–6000 МГц и 6000–7125 МГц6 дБи4×N
KADAMM APW2471752400–2500 МГц и 5150–6000 МГц и 6000–7125 МГц7,5 дБи1×N
KADAMM APW24BFLB2400–2500 МГц15 дБи1×SMA
KADAMM APWD2458152400–2500 МГц и 5150–5850 МГц15 дБи4×N

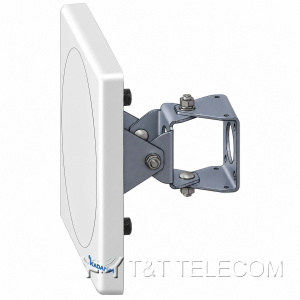

KADAMM APWD2471102400–2500 МГц и 5150–6000 МГц и 6000–7125 МГц10–13,5 дБи4×N

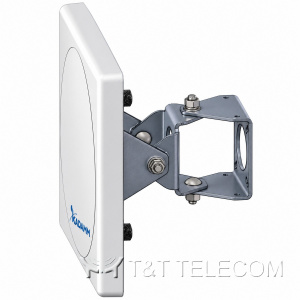

KADAMM APWD2471952400–2500 МГц и 5150–6000 МГц и 6000–7125 МГц9,5–12 дБи4×N
KADAMM APWD24BGT182400–2500 МГц19 дБи2×N

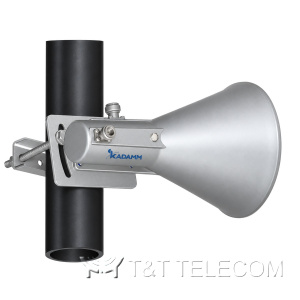

KADAMM APWD4859164800–5950 МГц16 дБи2×N
KADAMM APW4958204900–5850 МГц20 дБи1×SMA
KADAMM APW4960164900–5500 МГц и 5500–6000 МГц16 дБи1×N
KADAMM APW4961234900–5500 МГц и 5500–6100 МГц23 дБи1×N

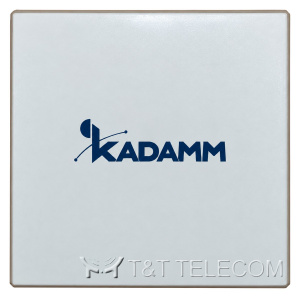

KADAMM APWD4961234900–5150 МГц20,5 дБи2×N
KADAMM APW5158135100–5900 МГц13 дБи1×SMA
KADAMM APW515818-35100–5850 МГц18 дБи1×N

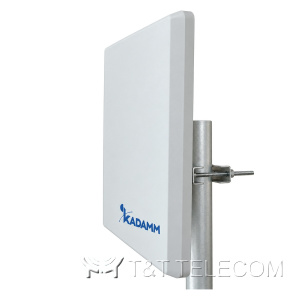

KADAMM APWX5161195125–5850 МГц и 5850–6100 МГц19 дБи3×N
KADAMM APW5158125150–5850 МГц12 дБи2×N
KADAMM APW515814-35150–5850 МГц14 дБи4×N
KADAMM APW515814-45150–5850 МГц14 дБи2×N
KADAMM APW51581655150–5850 МГц16,5 дБи1×N
KADAMM APW515818-45150–5850 МГц18 дБи1×SMA
KADAMM APW515845DP16-25150–5850 МГц15,5 дБи2×N
KADAMM APW5159185150–5950 МГц18 дБи1×N

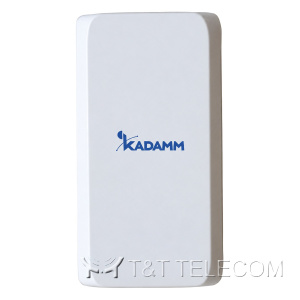

KADAMM APWD51581255150–5850 МГц12,5 дБи2×N

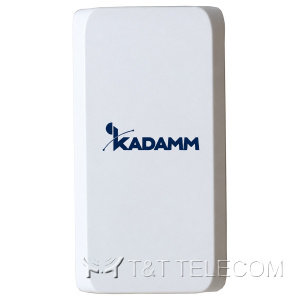

KADAMM APWD5158135150–5850 МГц13 дБи2×SMA

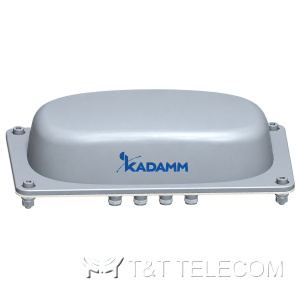

KADAMM APWD515813-25150–5850 МГц13 дБи4×N
KADAMM APWD51581355150–5850 МГц13,5 дБи4×N

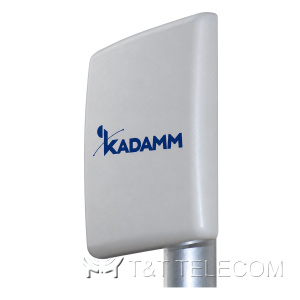

KADAMM APWD515814-25150–5850 МГц14 дБи4×N

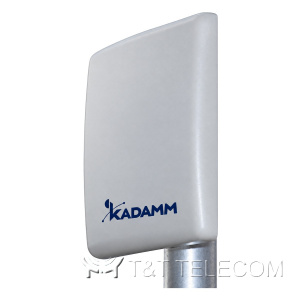

KADAMM APWD515814-35150–5850 МГц14 дБи2×N

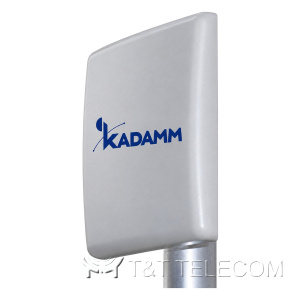

KADAMM APWD515814-45150–5850 МГц14 дБи2×N

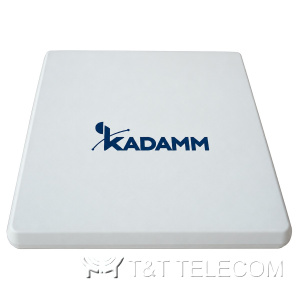

KADAMM APWD51581455150–5850 МГц14,5 дБи6×N

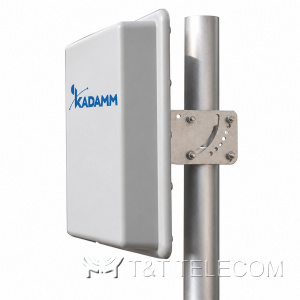

KADAMM APWD5158175150–5850 МГц17 дБи4×N
KADAMM APWD515817-35150–5850 МГц17 дБи2×N

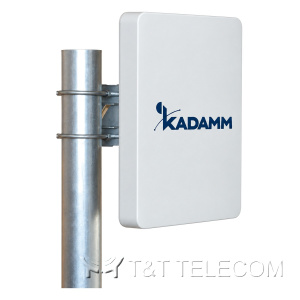

KADAMM APWD515818-25150–5900 МГц18 дБи1×N
KADAMM APWD5158245150–5850 МГц24 дБи2×MCX
KADAMM APWD515824-25150–5850 МГц24 дБи2×N

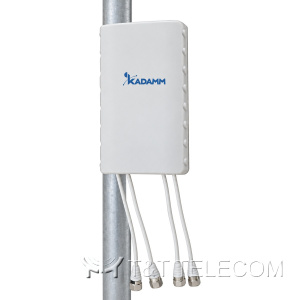

KADAMM APWX515814-35150–5850 МГц14 дБи4×N

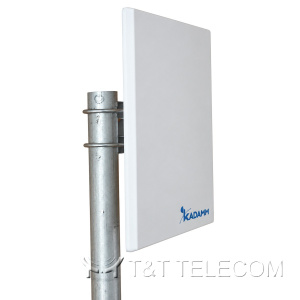

KADAMM APWX5158165150–5875 МГц16 дБи4×N

Задачи для направленных антенн Wi-Fi

  • Радиомосты точка–точка между корпусами предприятия, складами, офисом и проходной.
  • Подключение видеокамер, шлагбаумов и постов охраны на удалении от основной сети.
  • Приём сигнала удалённой точки доступа в загородном доме.
  • Каналы точка–многоточка, где центральный узел обслуживает несколько удалённых абонентов в одном направлении.

Как подобрать направленную антенну

  • Дальность: направленная антенна Wi-Fi 2,4 ГГц на 14–16 дБи подходит для коротких мостов, для протяжённых трасс выбирают 5 ГГц и 18–24 дБи.
  • Диапазон: направленная антенна Wi-Fi 5 ГГц — APW495820 на 4900–5850 МГц и 20 дБи, APW515818-4, APWD515817-3; для оборудования с поддержкой 6 ГГц — APWD247110 на 10–13,5 дБи.
  • Порты и MIMO: однопортовые модели — для простых радиомодулей; два порта нужны для двухпоточного MIMO, четыре — у APW515814-3, APWD515813-2 и APWX515816.
  • Две полосы: к двухпортовой APW245817 можно подключить радиомодули 2,4 и 5 ГГц одновременно.
  • Наведение: чем выше усиление, тем уже луч и тем точнее нужно юстировать антенну; для моделей на 24 дБи нужна жёсткая мачта без раскачки.

Вопросы и ответы

Какая направленная антенна Wi-Fi нужна для моста на несколько километров?
Обычно выбирают пару антенн 5 ГГц на 18–24 дБи: APW515818-3, APW515918 или двухпортовые APWD515824 для MIMO-оборудования.

Можно ли раздавать Wi-Fi через направленную антенну?
Только в одном направлении — например, вдоль улицы или на дальнюю часть территории. Для кругового покрытия нужны всенаправленные или секторные антенны.

Смотрите также

Подберём пару направленных антенн Wi-Fi KADAMM под протяжённость трассы, частоты и радиооборудование.
