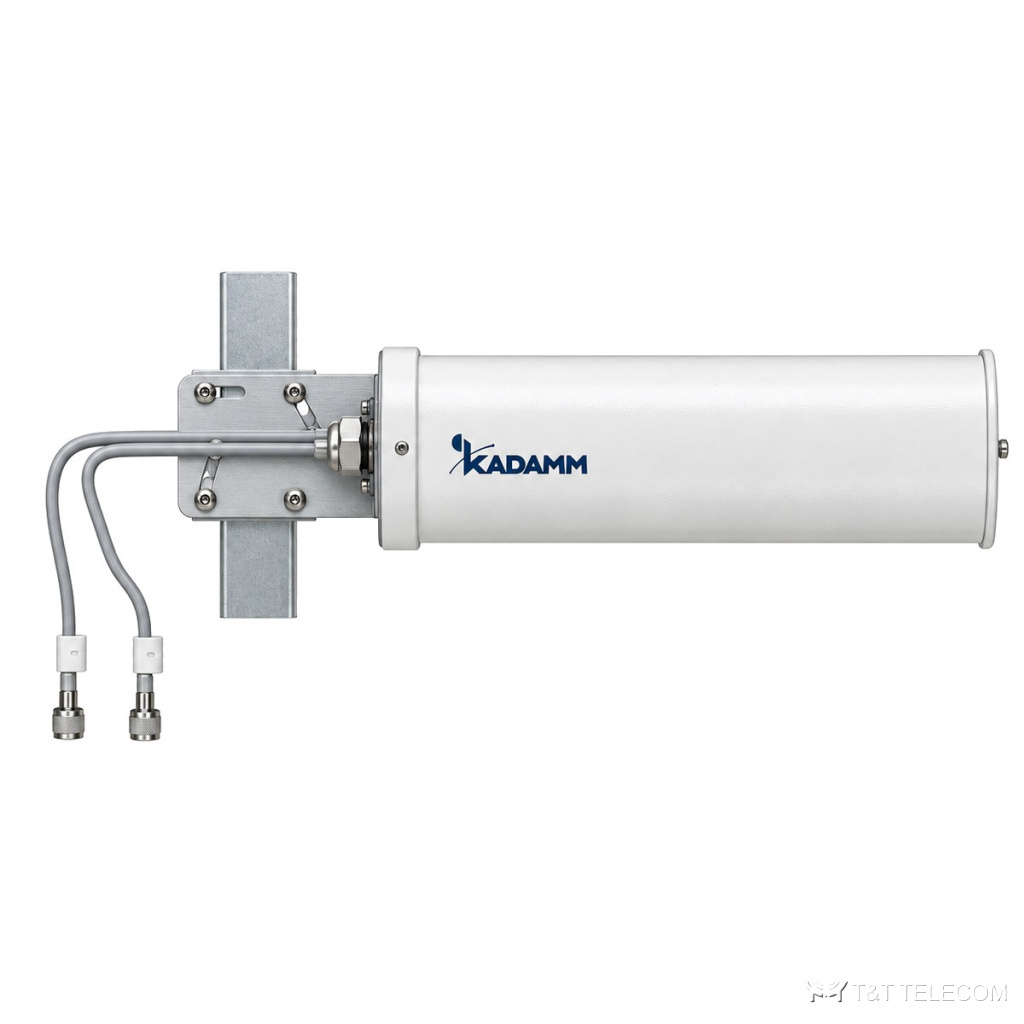

KADAMM APW496016 — двухдиапазонная направленная антенна Wi-Fi 4900–5500 / 5500–6000 МГц, 16 дБи, 1 порт
Направленные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APW496016 — направленная антенна Wi-Fi. APW496016 расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Коротко о APW496016: полоса 4900–5500 МГц и 5500–6000 МГц; усиление 16 дБи; ширина луча 20°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Уличные и внутренние сети Wi-Fi — APW496016.
Технические характеристики
Система 4900–5500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 16,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 20° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 20° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| КСВН | ≤1,8 |
| Развязка между входами, дБ | ≥23 |
Система 5500–6000 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 16,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 20° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 20° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| КСВН | ≤1,8 |
| Развязка между входами, дБ | ≥23 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø110 × 380( ± 5) мм |
| Масса антенны | 2,1 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Рабочая температура | −40…+60 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APW496016: 4900–5500 МГц и 5500–6000 МГц.
- Усиление APW496016 — 16 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APW496016: в горизонтальной плоскости 20°, в вертикальной 20°.
- Под разъёмы APW496016 (1×N) подбирают джамперы и переходы.
- Габариты и масса APW496016: Ø110 × 380( ± 5) мм, 2,1 кг.
Поставка и документы
Подберём KADAMM APW496016 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у APW496016?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у APW496016?
16 дБи. Ширина луча — 20°.
Что нужно для подбора APW496016?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APW496016.
