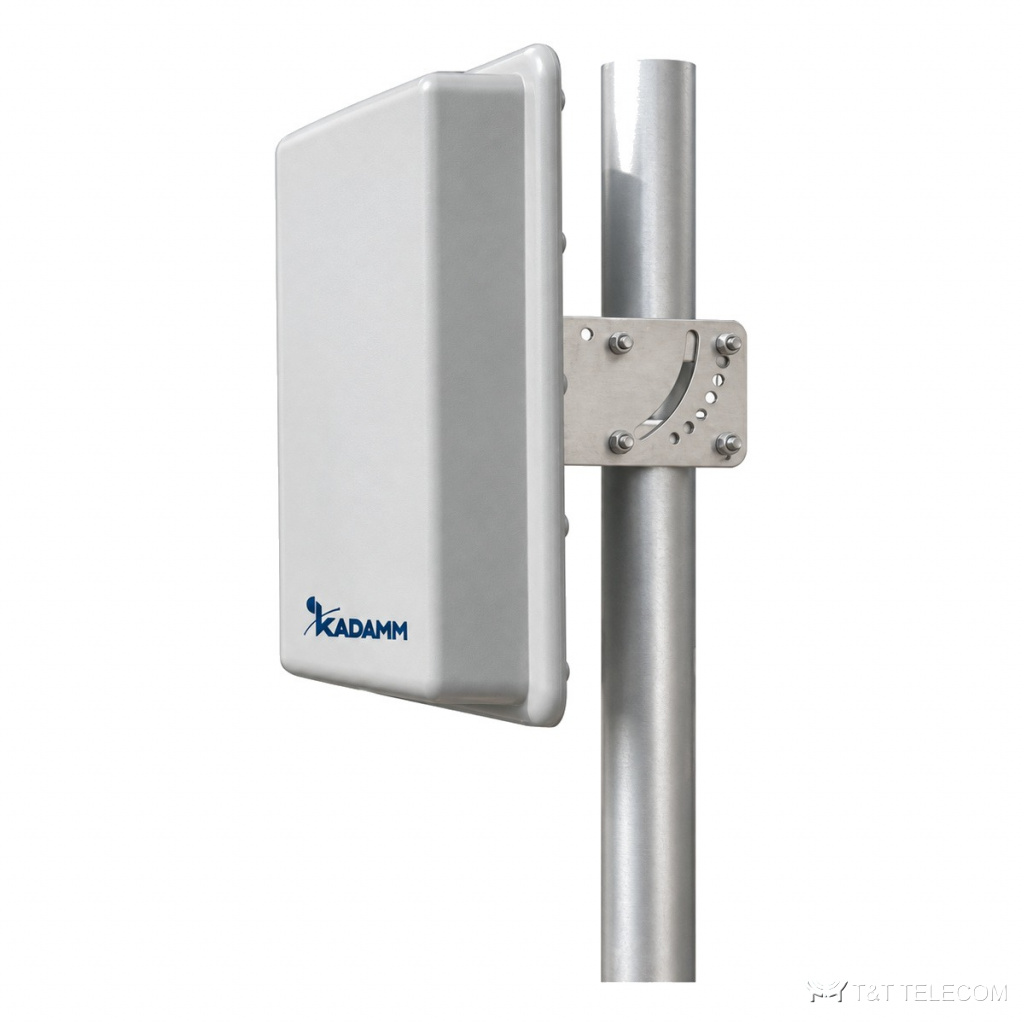

KADAMM APW245814 — двухдиапазонная направленная антенна Wi-Fi 2400–2483 / 5150–5850 МГц, 17 дБи, 2 порта

KADAMM APW245814 — двухдиапазонная направленная антенна Wi-Fi 2400–2483 / 5150–5850 МГц, 17 дБи, 2 порта
Направленные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM APW245814 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM APW245814 — направленная антенна Wi-Fi. APW245814 расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Коротко о APW245814: полоса 2400–2483 МГц и 5150–5850 МГц; усиление 17 дБи; ширина луча 40°; поляризация вертикальная; разъёмы 2×U.FL; мощность до 20 Вт.

Область применения

  • Через APW245814 работают Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
  • Радиомосты и точки доступа операторов — APW245814.

Технические характеристики

Система 2400–2483 МГц

ПараметрЗначение
Коэффициент усиления, дБи14
Ширина ДН по уровню −3 дБ, горизонтальная плоскость40°
Ширина ДН по уровню −3 дБ, вертикальная плоскость20°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥30
КСВН≤2

Система 5150–5850 МГц

ПараметрЗначение
Коэффициент усиления, дБи17
Ширина ДН по уровню −3 дБ, горизонтальная плоскость20°
Ширина ДН по уровню −3 дБ, вертикальная плоскость11°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥30
КСВН≤2

Общие параметры

ПараметрЗначение
ПоляризацияВертикальная
КСВН≤2
Входное сопротивление50 Ом
Максимальная мощность на порт20 Вт

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыU.FL или по заказу
Размеры (В × Ш × Г)325 × 325 × 65 мм
Масса антенны2,1 кг
Максимальная скорость ветра60 м/с
Рабочая температура−40…+70 °C
Крепление на трубуØ40–50 мм

Подбор под объект

  • Сверьте частоты своей сети с полосой APW245814 — 2400–2483 МГц и 5150–5850 МГц.
  • Усиление APW245814 — 17 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча APW245814: в горизонтальной плоскости 40°, в вертикальной 20°.
  • Под разъёмы APW245814 (2×U.FL) подбирают джамперы и переходы.
  • Монтаж APW245814: Ø40–50 мм.
  • Габариты и масса APW245814: 325 × 325 × 65 мм, 2,1 кг.

Поставка и документы

Поставляем KADAMM APW245814 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у APW245814?
17 дБи. Ширина луча — 40°.

Как крепится APW245814?
Ø.40–50 мм

Что нужно для подбора APW245814?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APW245814.
