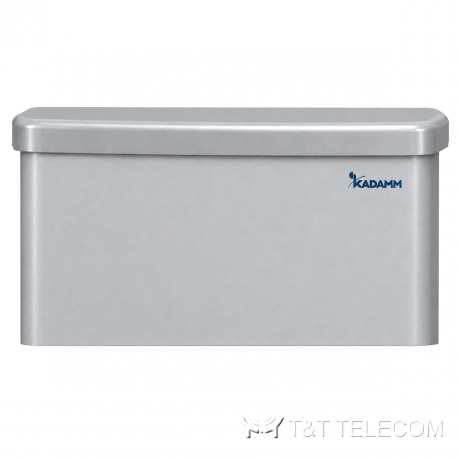

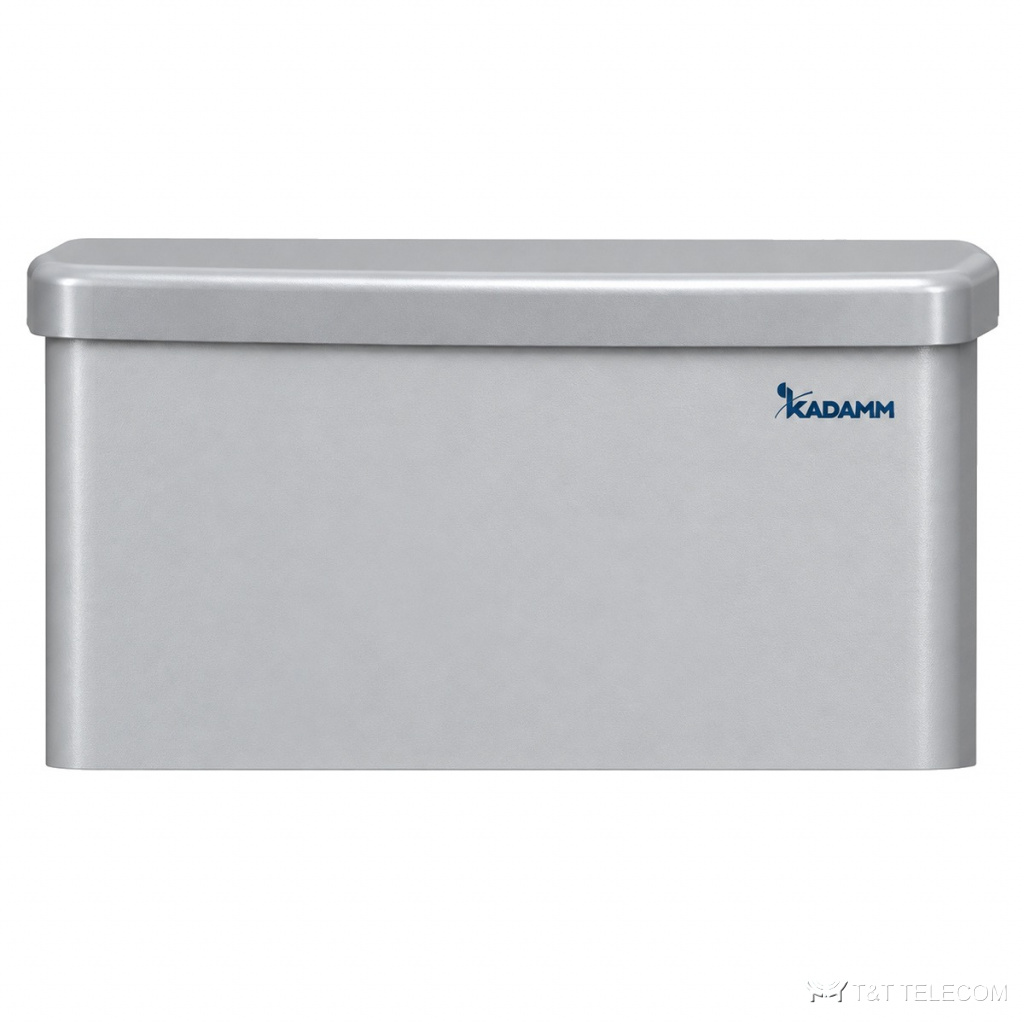

KADAMM APW2445VH14 — направленная антенна Wi-Fi 2400–2500 МГц, 14 дБи, 2 порта
Направленные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM APW2445VH14 — направленная антенна Wi-Fi. Для беспроводных сетей и радиомостов APW2445VH14 даёт нужную форму луча и усиление. Основные данные APW2445VH14: полоса 2400–2500 МГц; усиление 14 дБи; ширина луча 45°; поляризация две линейные (v+h); разъёмы 2×N; мощность до 200 Вт.
Область применения
- Диапазоны APW2445VH14: Wi-Fi 2,4 ГГц.
- Радиомосты и точки доступа операторов — APW2445VH14.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 45° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥10) |
| Развязка между входами, дБ | ≥30 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 250 × 167 × 55 мм |
| Размеры упаковки | 295 × 180 × 125 мм |
| Масса антенны | 1,2 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–75 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APW2445VH14: 2400–2500 МГц.
- Коэффициент усиления APW2445VH14 — 14 дБи; больше усиление — уже луч.
- Ширина луча APW2445VH14: в горизонтальной плоскости 45°, в вертикальной 28°.
- Под разъёмы APW2445VH14 (2×N) подбирают джамперы и переходы.
- Монтаж APW2445VH14: Ø35–75 мм.
- Габариты и масса APW2445VH14: 250 × 167 × 55 мм, 1,2 кг.
Поставка и документы
KADAMM APW2445VH14 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у APW2445VH14?
2×N. Другие исполнения — уточняйте при заказе.
Какое усиление у APW2445VH14?
14 дБи. Ширина луча — 45°.
Как крепится APW2445VH14?
Ø.35–75 мм
